Pour accéder à la commande Switch
|
-
Accédez à l'écran principal du programme. Voir Nœuds de commande.
-

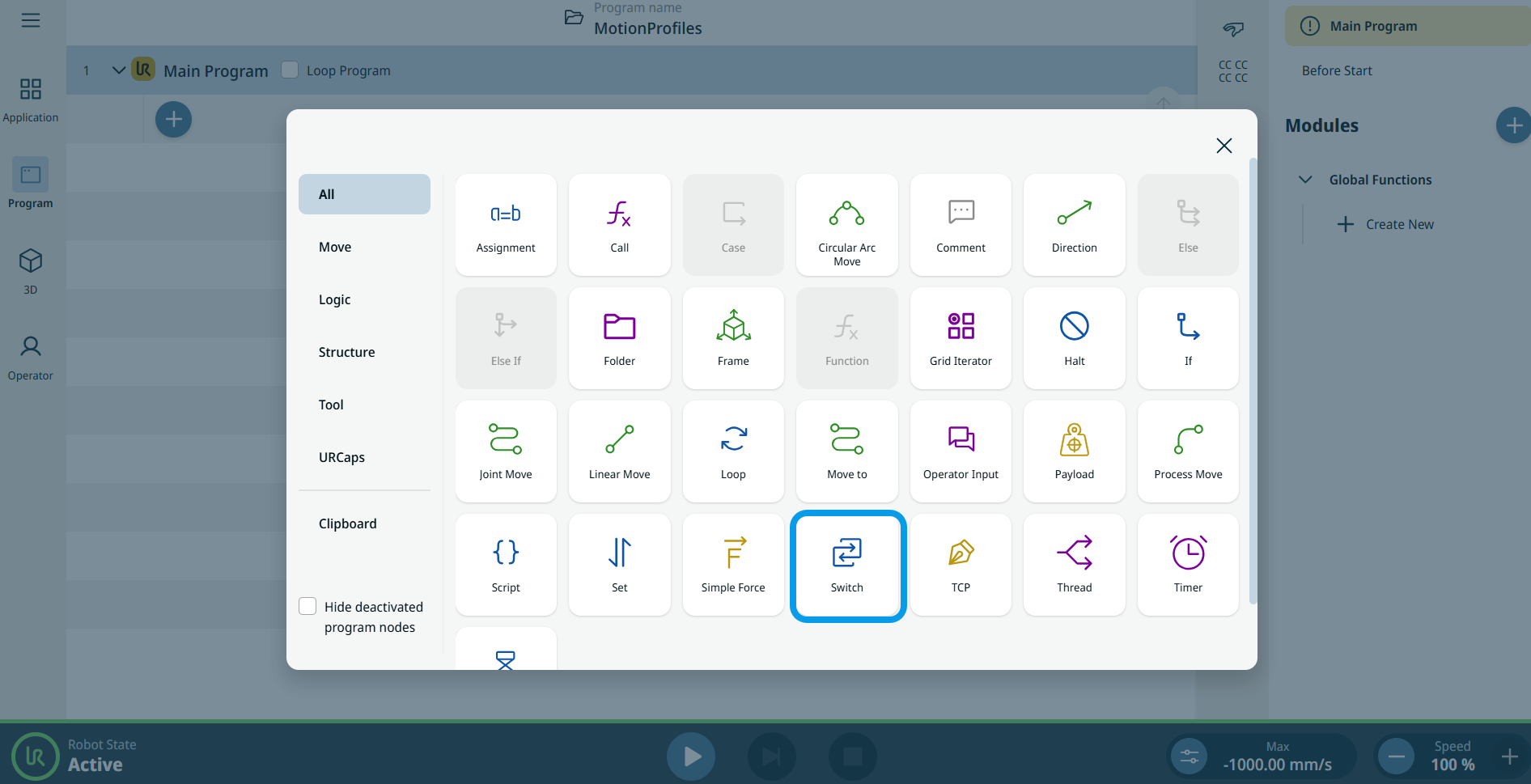

Appuyez sur l'icône « Switch » dans la boîte à outils « Commandes ».
Un nœud comportant le champ « Définir l'expression de commutation » et le bouton « Ajouter un cas par défaut » est inséré dans l'arborescence du programme.
-
Appuyez sur le champ « Définir l'expression de commutation » ; deux options s'offrent alors à vous :
-
Appuyez sur Variable et sélectionnez ou modifiez en fonction d'une variable existante ou d'une expression.
Remarque : ouvrez le nœud de commande « Assignment » pour activer l'onglet « Variable » dans le nœud « Switch ».
-
Saisissez l'expression dans l'onglet « Expression », puis cliquez sur « Confirmer ».
|
| |
-

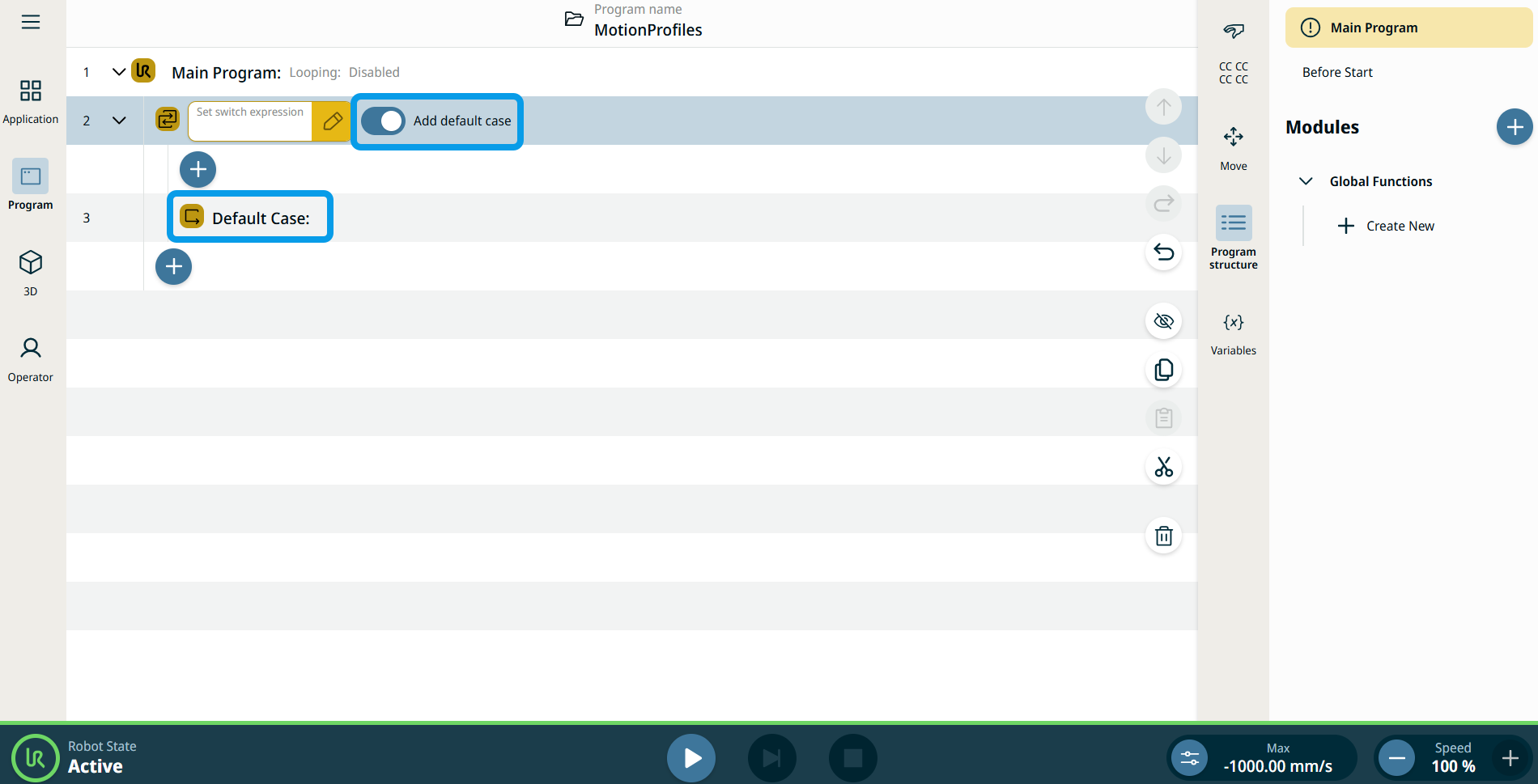

Appuyez sur le bouton « Ajouter un cas par défaut » ; le cas par défaut est alors inséré.
-

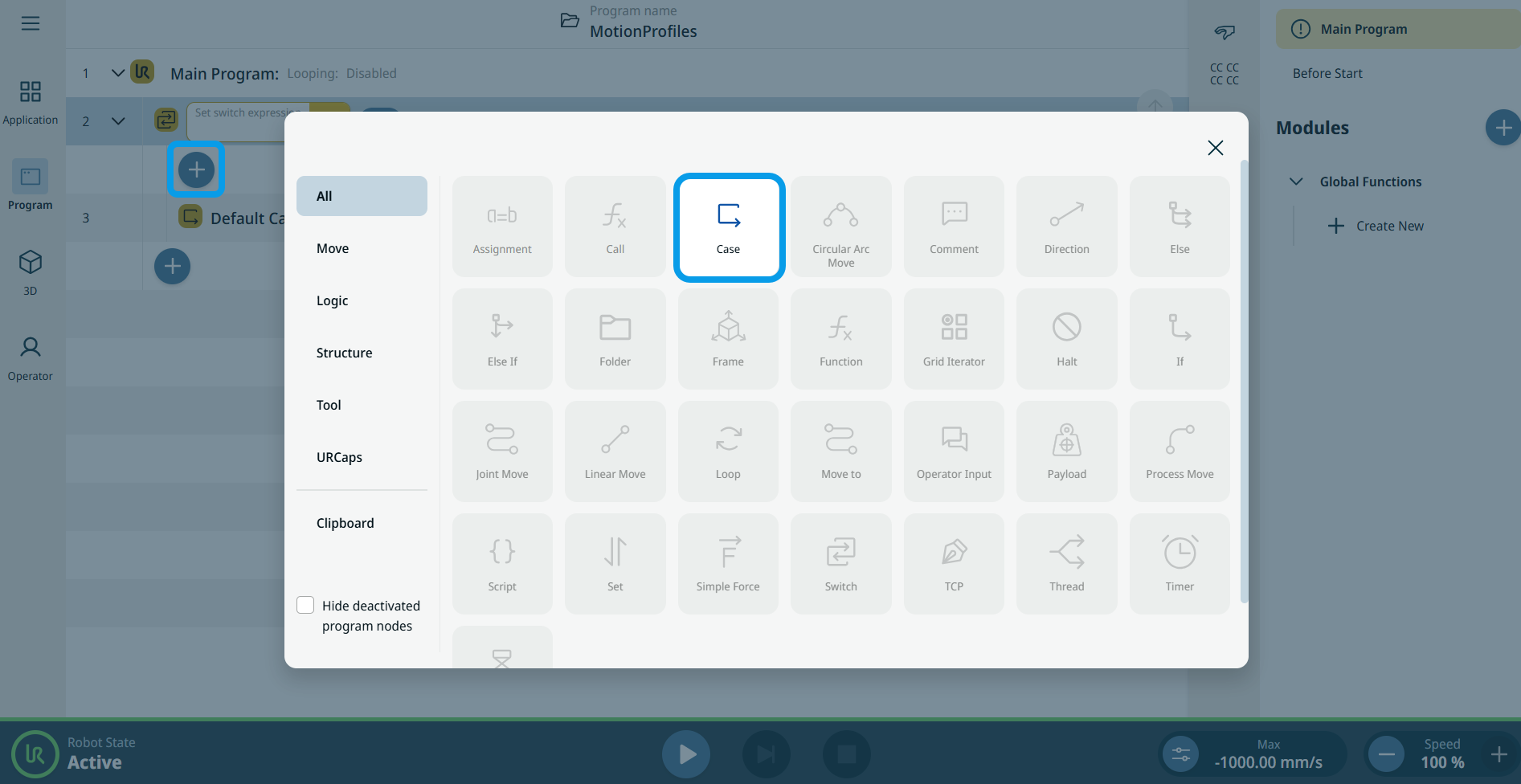

Appuyez sur l'icône « Ajouter » à l'intérieur du nœud Switch pour ajouter un nœud Case.
-
Appuyez sur l'icône « Case » dans la boîte à outils « Commandes ». Voir Cas Cas

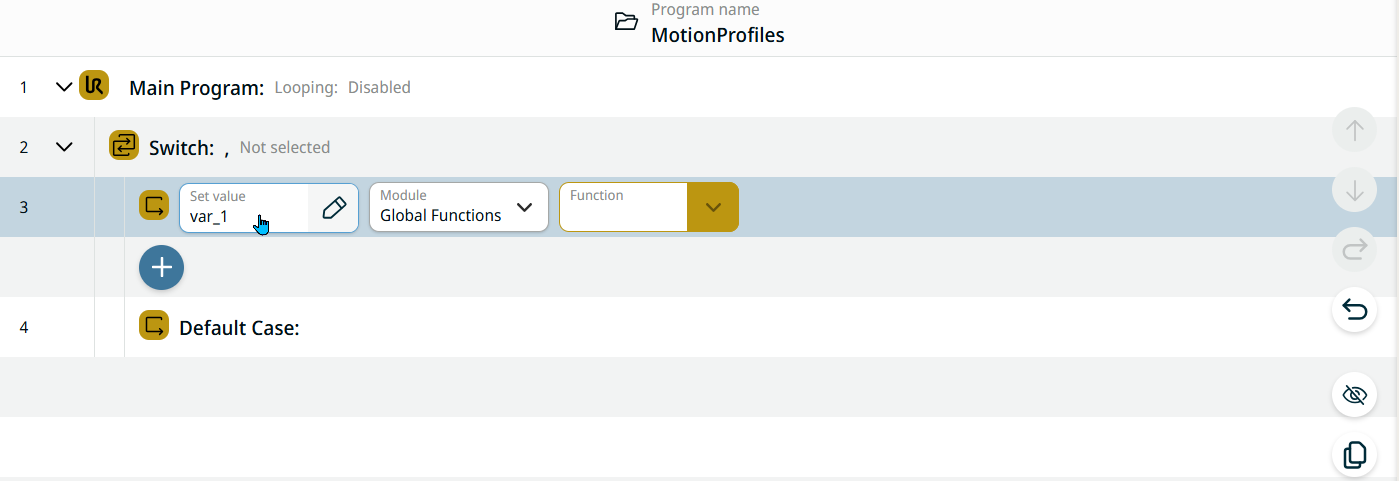

Chaque cas compare la variable ou l'expression du commutateur à une seule valeur.
Si un cas et un commutateur correspondent, la fonction que vous spécifiez dans le nœud « case » est appelée.
|
