Pour accéder à la commande « Set »
|
-
Accédez à l'écran principal du programme. Voir Nœuds de commande.
-

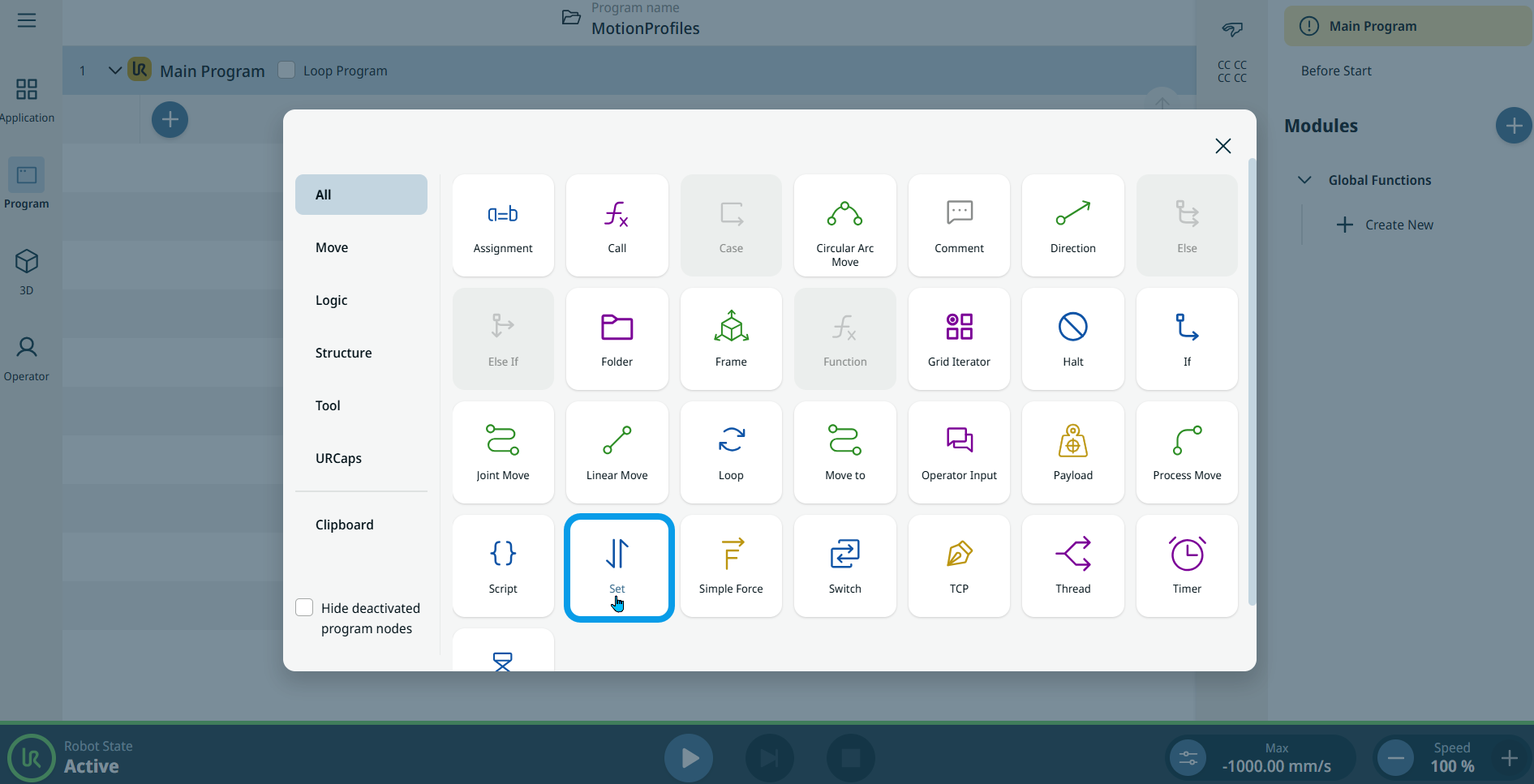

Appuyez sur l'icône « Définir » dans la boîte à outils « Commandes ».
-

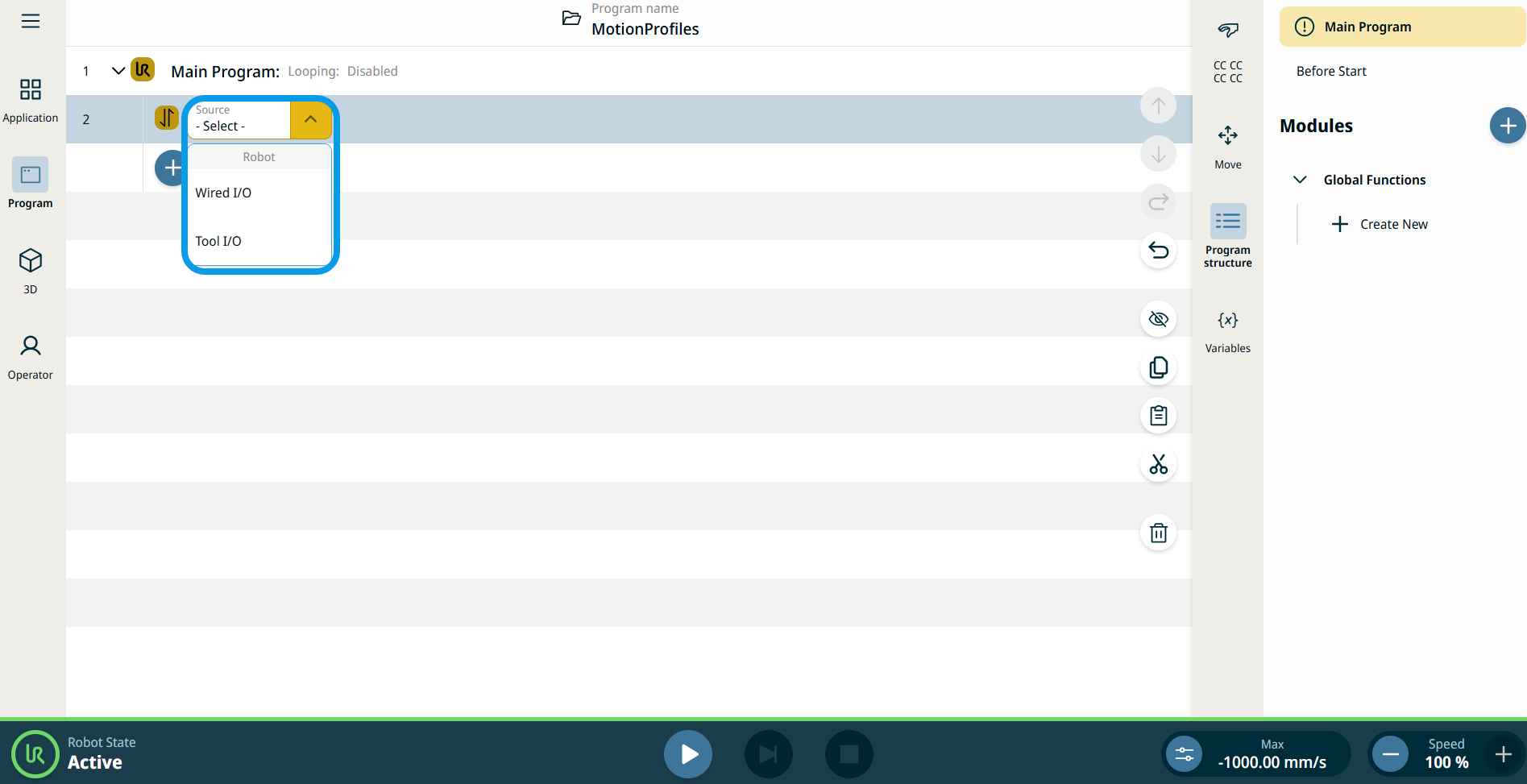

Un nœud doté d'un champ « Source » modifiable est inséré dans l'arborescence du programme ; il vous permet de sélectionner « Wired IO » et « Tool IO ».
-
Appuyez sur le champ « Source ».
|
| |
-
Lorsque vous sélectionnez « Wired IO », un champ « Signal » est inséré.
-
Dans le champ « Signal », sélectionnez le signal de votre choix.
-
DO 0–DO 7 : Signal numérique
-
CO 0–CO 7 : signal numérique
-
AO 0–AO 1 : signal analogique
-
Lorsqu'un signal numérique est sélectionné, un champ « Valeur » s'affiche à droite.
-
Choisissez entre Élevé et Faible .
-
Lorsqu'un signal analogique est sélectionné, un champ « Valeur » s'affiche à droite.
-
Saisissez les données dans les onglets « Valeur », « Variable » et « Expression », puis appuyez sur « Confirmer ». Voir les onglets « Valeur - Variable - Expression Onglets « Valeur », « Variable » et « Expression »
-
Lorsque vous sélectionnez « Tool IO », un champ « Signal » est inséré.
-
Choisissez soit DO 0, soit DO 1.
Un champ « Valeur » est inséré à droite, avec trois options :
-
Utiliser la variable
-
Haut
-
Bas
-
Appuyez sur « Utiliser une variable » ; les onglets « Variable » et « Expression » s'affichent alors.
-
Saisissez les données dans les deux onglets, puis appuyez sur « Confirmer ». Voir les onglets « Valeur - Variable - Expression Onglets « Valeur », « Variable » et « Expression »
-
Vous pouvez également choisir entre Élevé et Faible dans le champ Valeur.
|
