Aby uzyskać dostęp do polecenia „Set”
|
-
Przejdź do głównego ekranu programu. Patrz: Węzły poleceń.
-

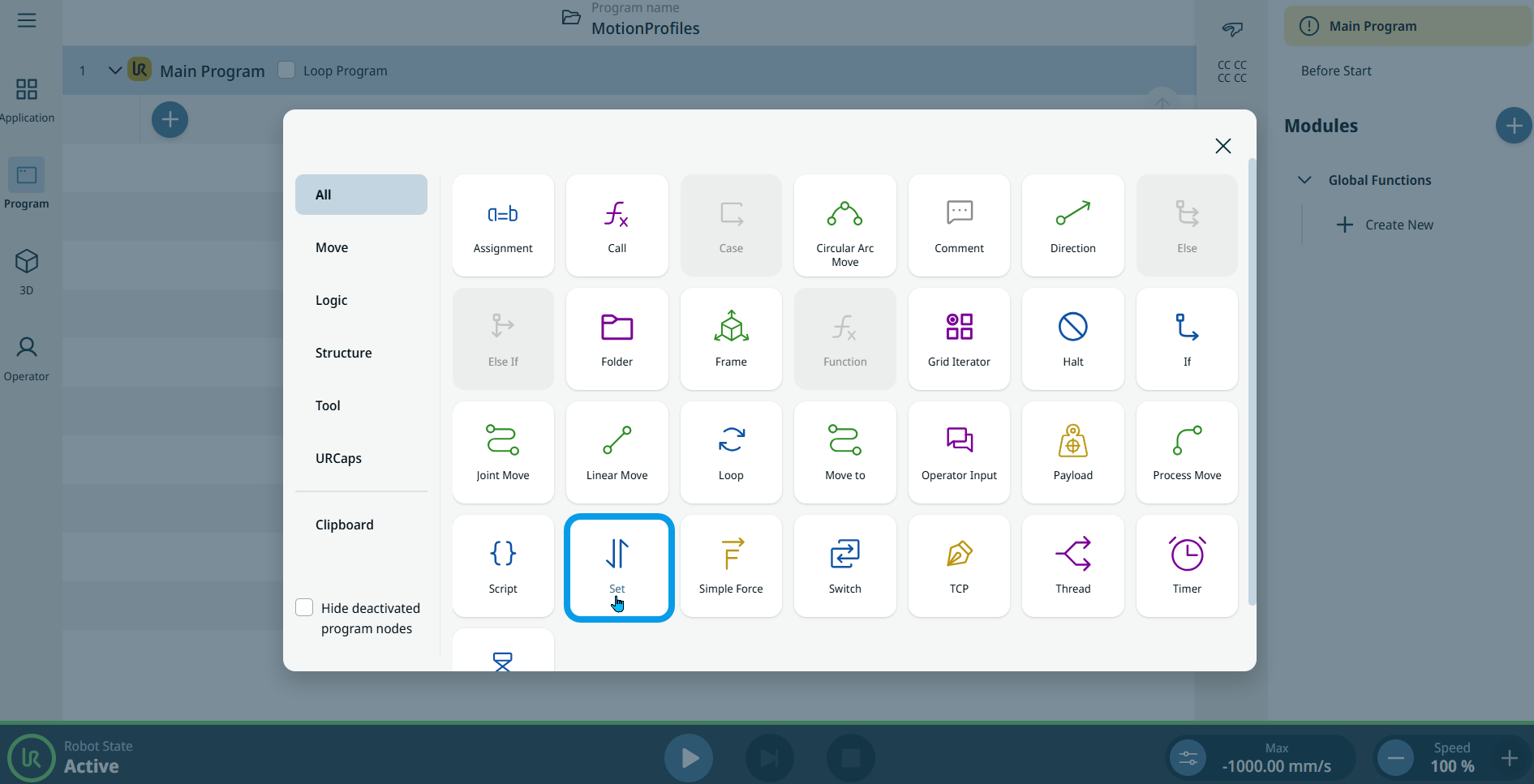

Naciśnij ikonę „Ustaw ” w panelu narzędzi „Polecenia”.
-

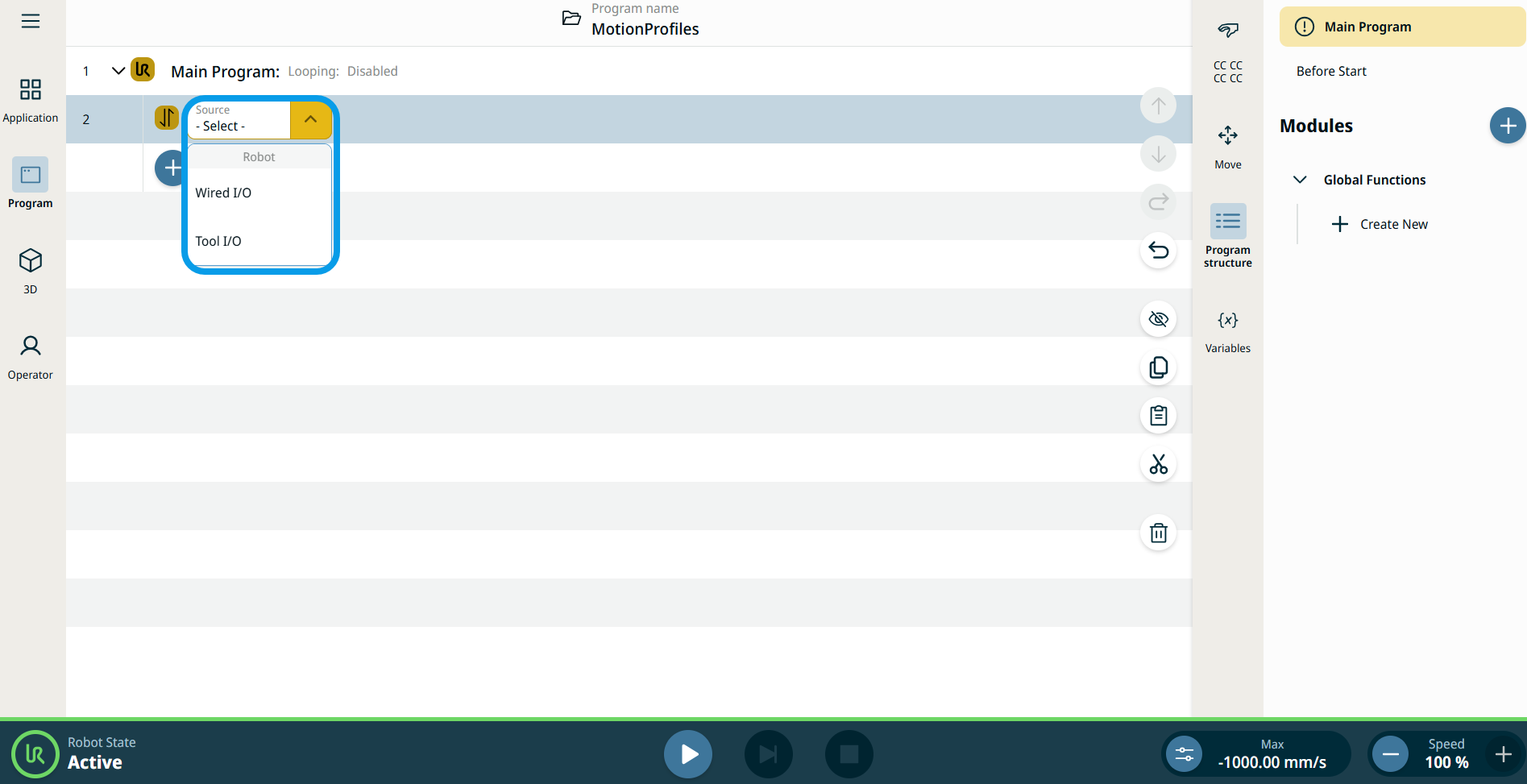

Do drzewa programu dodawany jest węzeł z edytowalnym polem „Źródło”, który umożliwia wybór opcji „Wired IO ” i „Tool IO”.
-
Dotknij pola „Źródło ”.
|
| |
-
Po wybraniu opcji „Wired IO” pojawia się pole „Sygnał ”.
-
W polu „Sygnał” wybierz żądany sygnał.
-
DO 0–DO 7: Sygnał cyfrowy
-
CO 0–CO 7: Sygnał cyfrowy
-
AO 0–AO 1: Sygnał analogowy
-
Po wybraniu sygnału cyfrowego po prawej stronie pojawia się pole „Wartość ”.
-
Wybierz opcję Wysoka lub Niska .
-
Po wybraniu sygnału analogowego po prawej stronie pojawia się pole „Wartość ”.
-
Wprowadź dane w zakładkach „Wartość”, „Zmienna” i „Wyrażenie ”, a następnie naciśnij przycisk „Potwierdź”. Zobacz Zakładki Zakładki „Wartość”, „Zmienna” i „Wyrażenie”
-
Po wybraniu opcji „Tool IO” pojawia się pole „Signal ”.
-
Wybierz opcję DO 0 lub DO 1.
Po prawej stronie pojawia się pole „Wartość” z trzema opcjami:
-
Naciśnij opcję „Użyj zmiennej” — pojawią się zakładki „Zmienna ” i „Wyrażenie ”.
-
Wprowadź dane w obu zakładkach, a następnie naciśnij przycisk Potwierdź. Zobacz Zakładki Zakładki „Wartość”, „Zmienna” i „Wyrażenie”
-
W polu „Wartość” można również wybrać opcję „Wysoka ” lub „Niska ”.
|
