Itérateur de grille

La commande « Grid Iterator » vous permet de déplacer une grille de la première position à la deuxième. La commande « Grid Iterator » s'utilise en association avec une grille créée dans le sous-menu « Grids » du menu « Application », situé dans la barre d'outils de gauche. Voir l'application Grids Application Grids

1. Accédez à l'écran principal du programme. Voir Nœuds de commande.

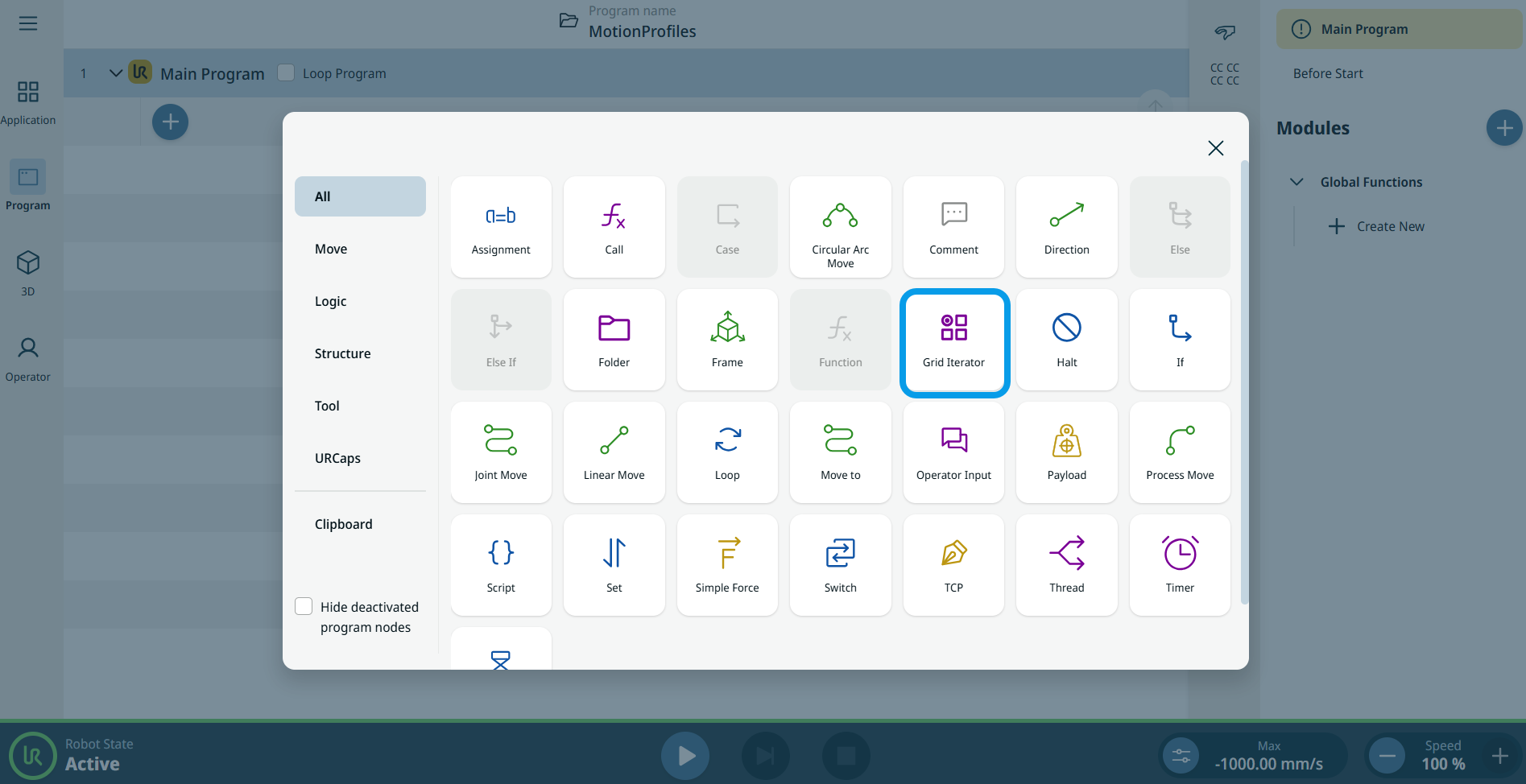

2. Appuyez sur l'icône « Grid Iterator » dans la boîte à outils « Commandes ».



   Un nœud est inséré dans l'arborescence du programme. Le nœud comporte un champ modifiable nommé Variable de grille et Action .

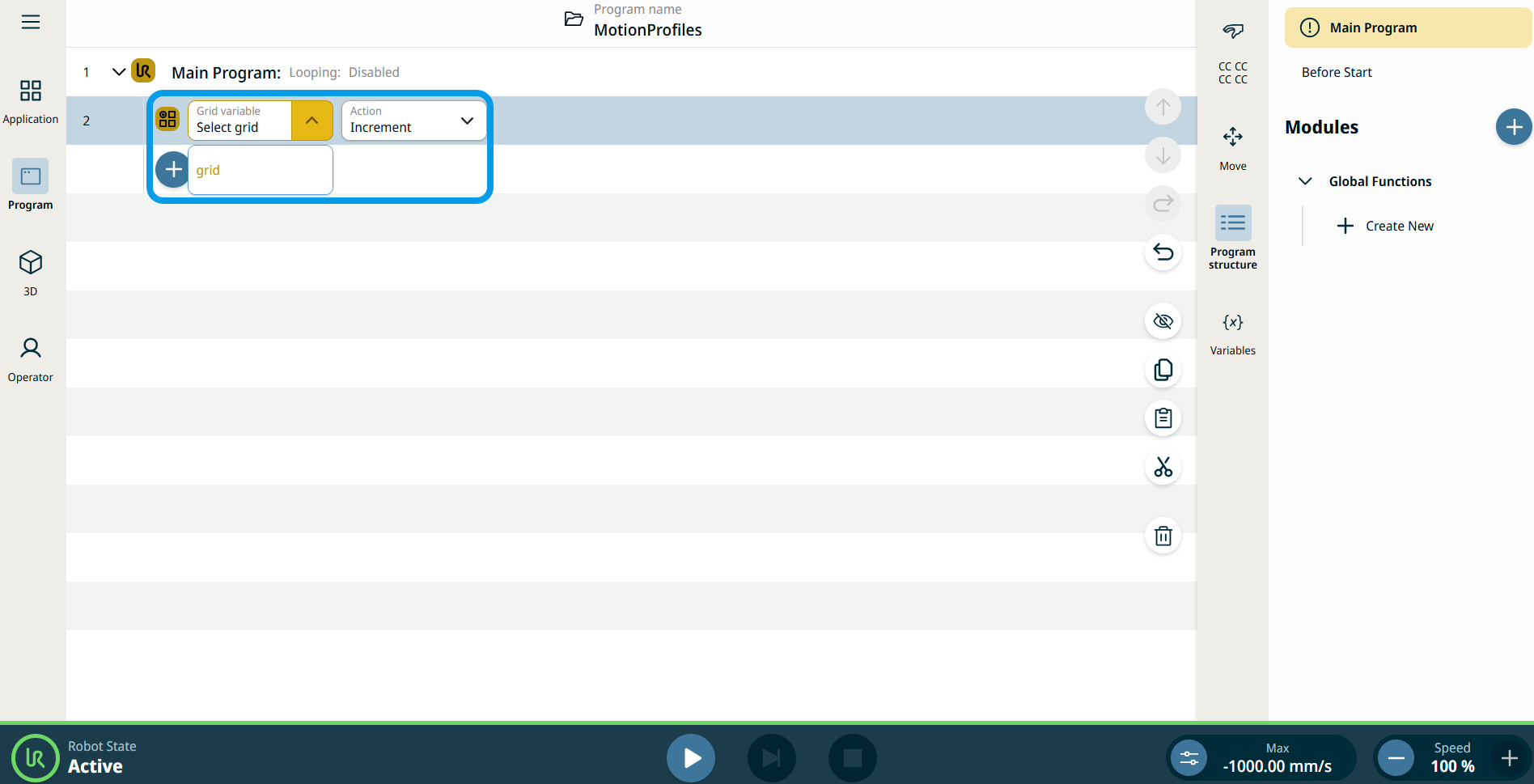

3. Appuyez sur le champ « Variable de grille ».

4. Sélectionnez la grille que vous avez créée dans le sous-menu « Grilles » de l'application.



5. Appuyez sur le champ « Action ».

6. Sélectionnez soit Incrémenter , soit Réinitialiser .

Chaque incrément déplace la variable vers la position suivante de la grille. La variable de posture, grid_iterator ,peut être utilisée comme cible dans un nœud « Move » à la place d’un point de passage fixe, ce qui permet un déplacement séquentiel à travers la grille.
