Prístup k príkazu Nastaviť
|
-
Prejdite na hlavnú obrazovku programu. Pozrite si Príkazové uzly.
-

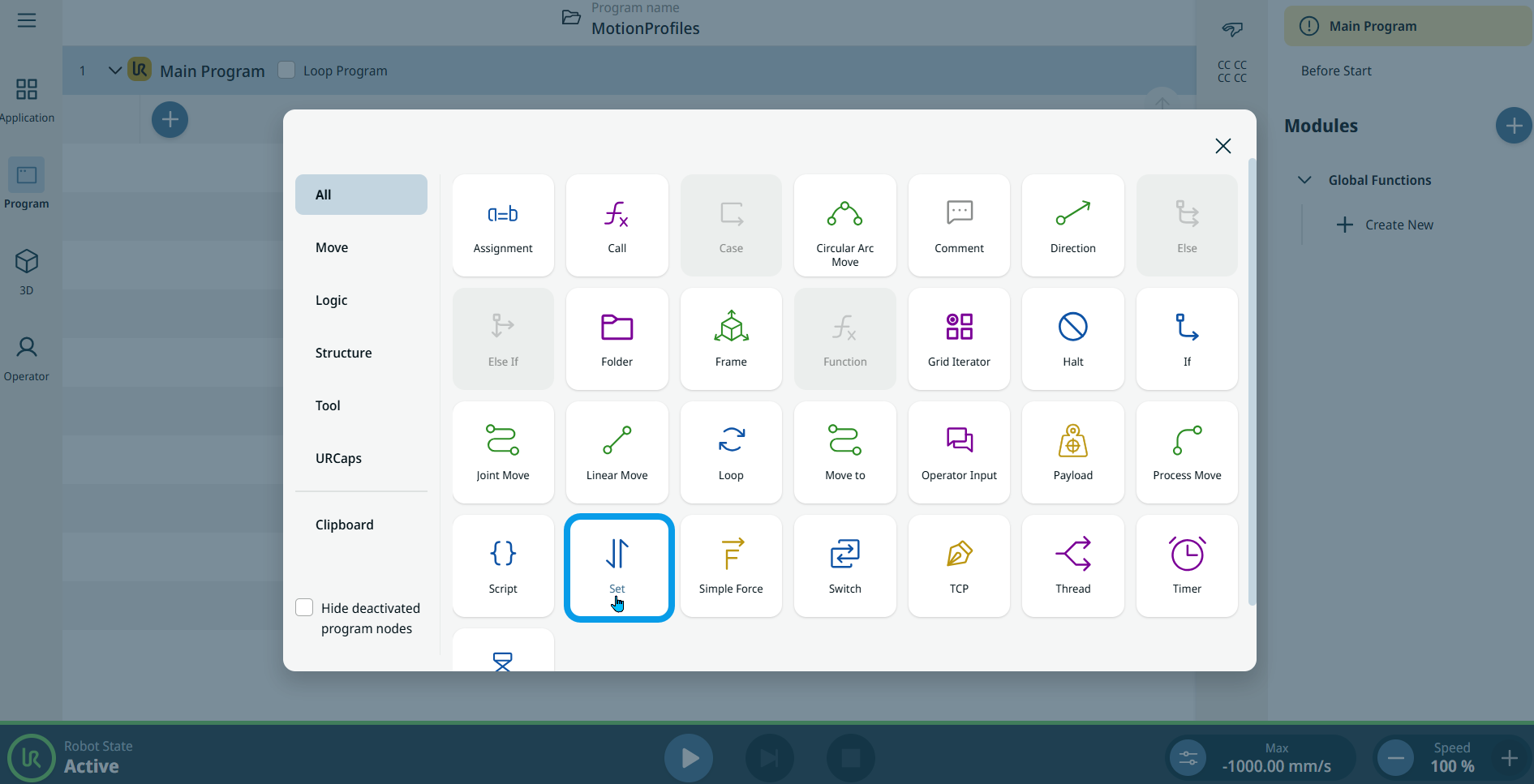

Kliknite na ikonu „Nastaviť “ v paneli nástrojov „Príkazy“.
-

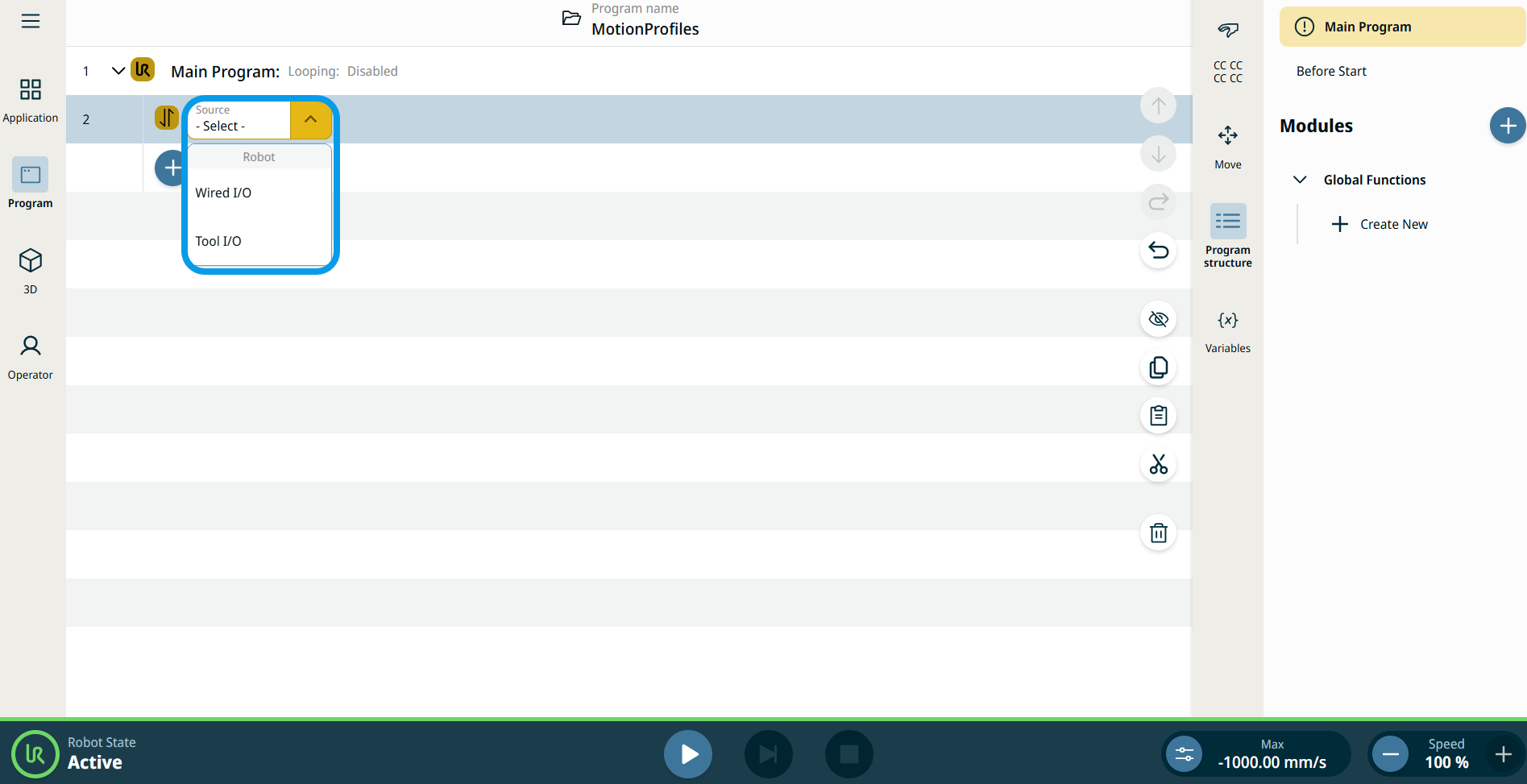

Do programového stromu sa vloží uzol s políčkom „Zdroj“, ktoré je možné upravovať a ktoré umožňuje vybrať možnosti „Wired IO “ a „Tool IO“.
-
Kliknite na pole „Zdroj “.
|
| |
-
Po výbere možnosti „Wired IO“ sa vloží pole „Signal “.
-
V poli „Signál “ ťuknite na požadovaný signál.
-
DO 0–DO 7: Digitálny signál
-
CO 0–CO 7: Digitálny signál
-
AO 0–AO 1: Analógový signál
-
Po výbere digitálneho signálu sa vpravo vloží pole „Hodnota “.
-
Vyberte buď Vysoká alebo Nízka .
-
Pri výbere analógového signálu sa vpravo vloží pole „Hodnota “.
-
Zadajte údaje na kartách Hodnota, Premenná a Výraz a ťuknite na Potvrdiť. Pozrite si Karty Karty „Hodnota“, „Premenná“ a „Výraz“
-
Po výbere položky „Tool IO“ sa vloží pole „Signal “.
-
Vyberte buď DO 0, alebo DO 1.
Vpravo sa vloží pole „Hodnota“ s tromi možnosťami:
-
Kliknite na položku „Použiť premennú“ a zobrazia sa karty „Premenná “ a „Výraz “.
-
Zadajte údaje do oboch kariet a ťuknite na Potvrdiť . Pozrite si Karty Karty „Hodnota“, „Premenná“ a „Výraz“
-
V poli Hodnota môžete tiež zvoliť buď možnosť Vysoká, alebo Nízka.
|
