Gitter-Iterator

Mit dem Befehl „Grid Iterator “ können Sie ein Raster von der ersten Position zur vorletzten Position verschieben. Der Befehl „Grid Iterator“ wird in Verbindung mit einem Raster verwendet, das im Untermenü „Grids“ des Menüs „Application“ in der linken Symbolleiste erstellt wurde. Siehe Anwendung „Grids“

1. Wechseln Sie zum Hauptbildschirm des Programms. Siehe Befehlsknoten.

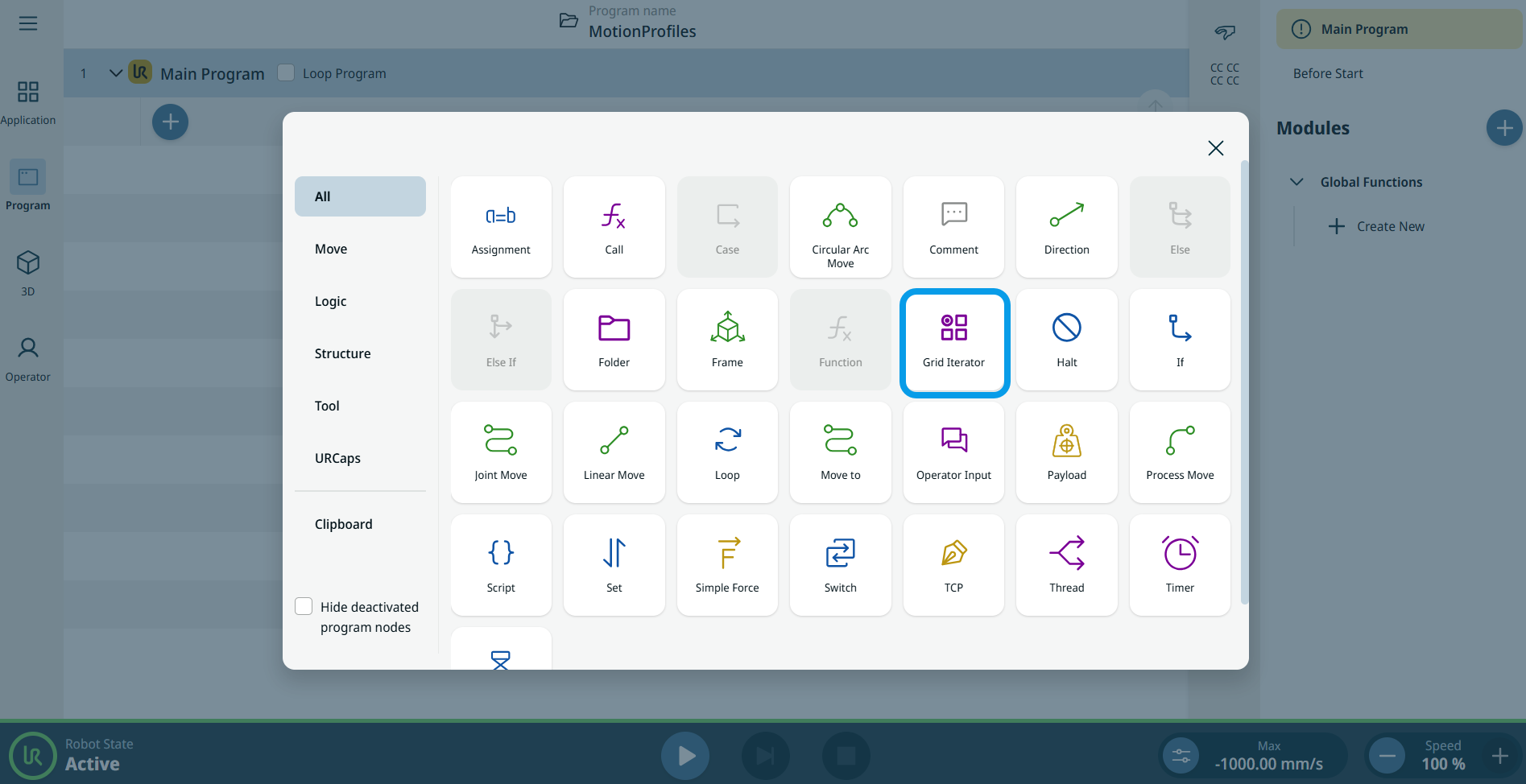

2. Tippen Sie in der Werkzeugpalette „Befehle“ auf das Symbol „Grid Iterator “.



   Ein Knoten wird in die Programmstruktur eingefügt. Der Knoten verfügt über ein bearbeitbares Feld mit den Bezeichnungen „Gittervariable“ und „Aktion“.

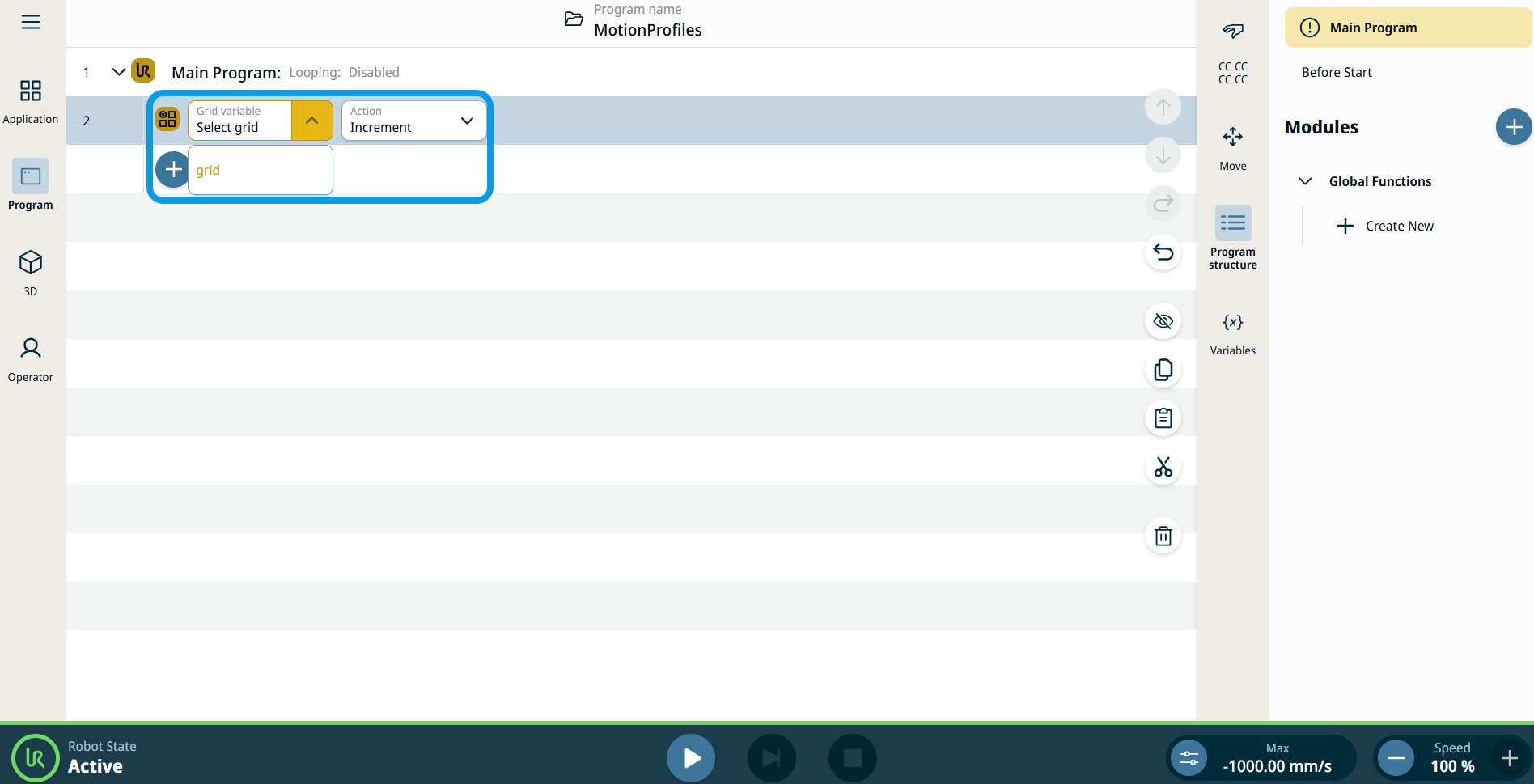

3. Tippen Sie auf das Feld „Grid-Variable “.

4. Wählen Sie das gewünschte Raster aus, das Sie im Untermenü „Raster“ der Anwendung erstellt haben.



5. Tippen Sie auf das Feld „Aktion “.

6. Wählen Sie entweder „Erhöhen“ oder „Zurücksetzen“ .

Mit jedem Schritt wird die Variable zur nächsten Rasterposition verschoben. Die Pose grid_iterator kann anstelle eines festen Wegpunkts als Ziel in einem „Move“-Knoten verwendet werden,wodurch eine sequenzielle Bewegung durch das Rasterlayout ermöglicht wird.
