Rama

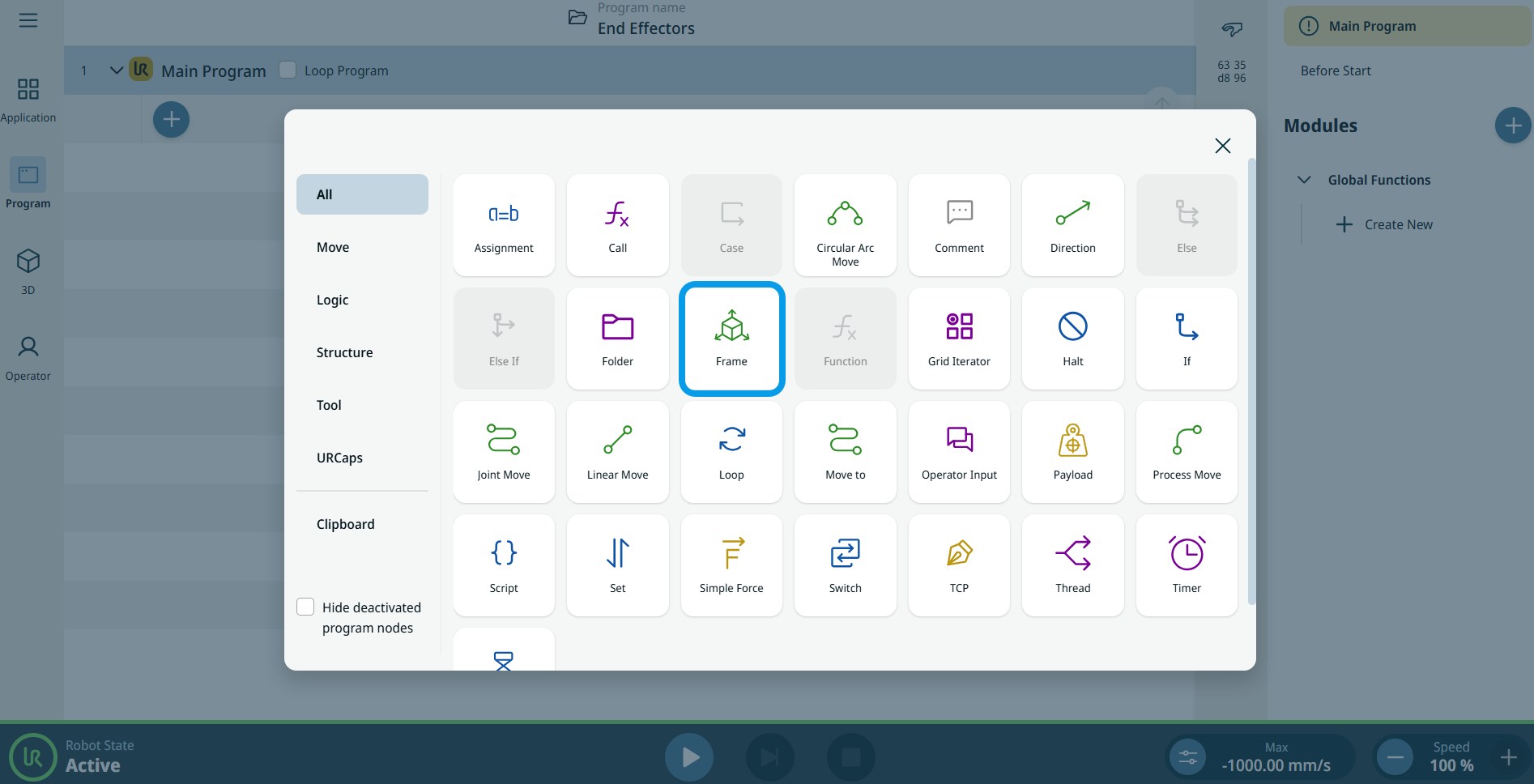

1. Przejdź do głównego ekranu programu. Patrz: Węzły poleceń.

2. Naciśnij ikonę „Układ ” w panelu narzędzi „Polecenia”. W drzewie programu dodano węzeł programu z dwoma edytowalnymi polami: „Action” i „Układ”.

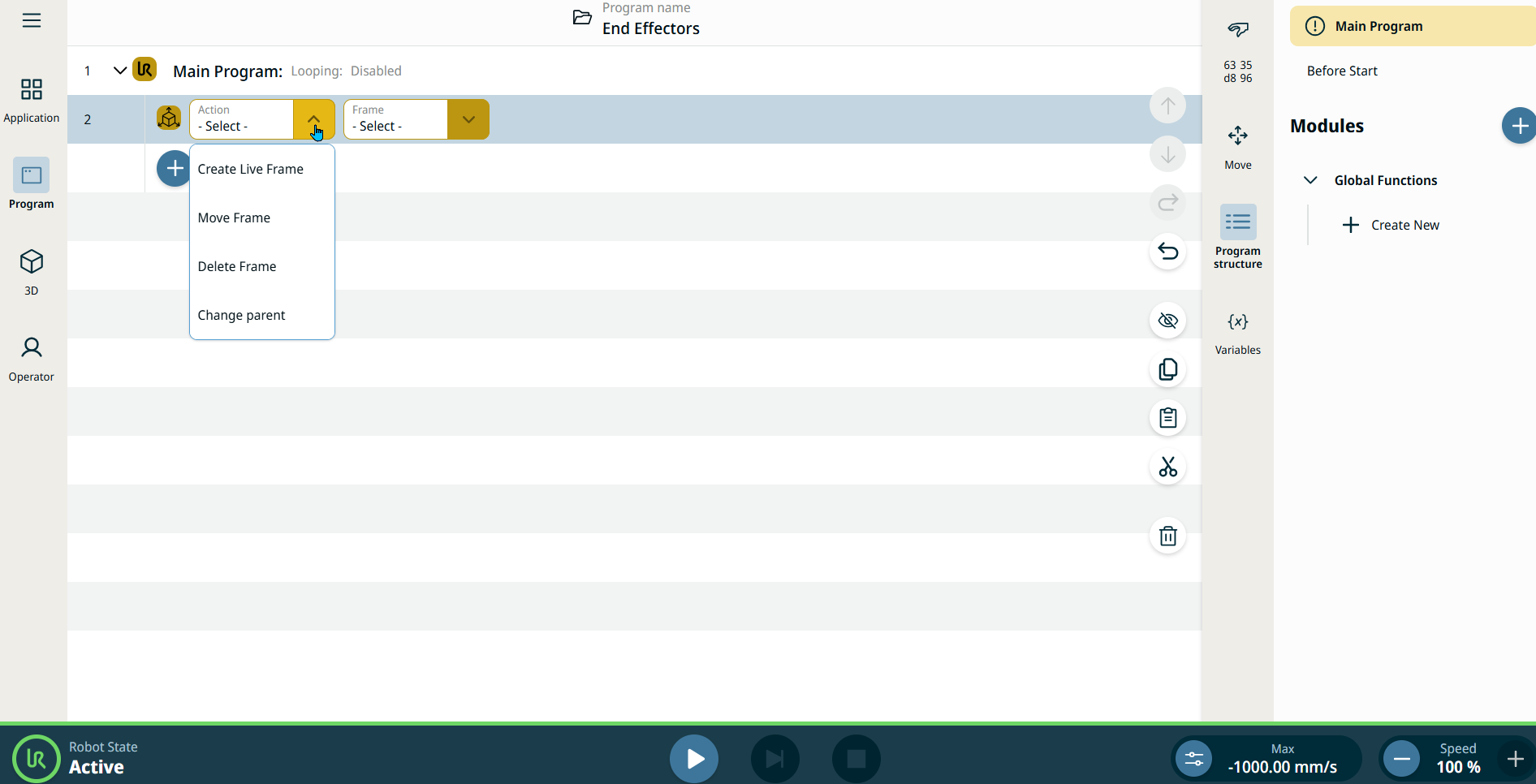

3. Naciśnij pole „Akcja ”, a pojawią się cztery opcje do wyboru:

   • Utwórz aktywną ramę

   • Przenieś ramę

   • Usuń układ

   • Zmień element nadrzędny

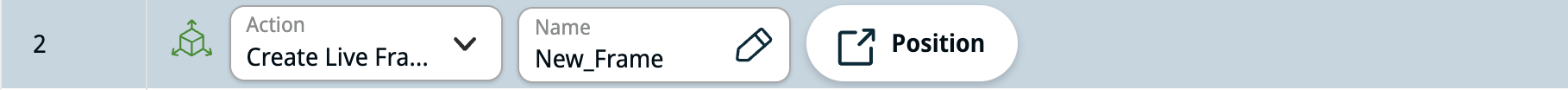

Ta operacja tworzy nowy układ o podanej nazwie. Położenie układu można określić w oknie dialogowym położenia, podobnie jak element nadrzędny układu. Pozycję można podać za pomocą współrzędnych X, Y, Z, RX, RY, RZ lub za pomocą wyrażenia.

1. W polu „Nazwa ” wprowadź wybraną nazwę układu.

2. Naciśnij kartę „Pozycja ”, a pojawią się kolejne pola i karty do wyboru.

3. Pole „Odniesienie ” pozwala wybrać opcje: „świat”, „podstawa”, „kołnierz” oraz „TCP”.

4. W domyślnym zestawie narzędzi dla postaw . należy wprowadzić pozycję w osiach X, Y, Z oraz obrót w osiach RX, RY, RZ.

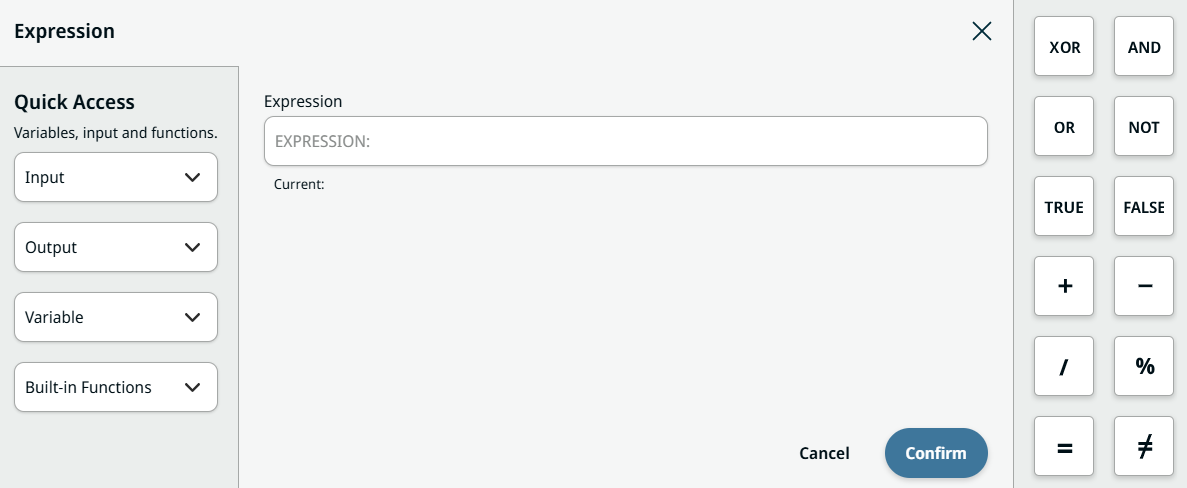

5. W panelu narzędzi „Wyrażenia” dotknij pola „Wyrażenie”, a pojawią się powiązane funkcje, takie jak panel szybkiego dostępu do wejść/wyjść, zmiennych i funkcji wbudowanych.

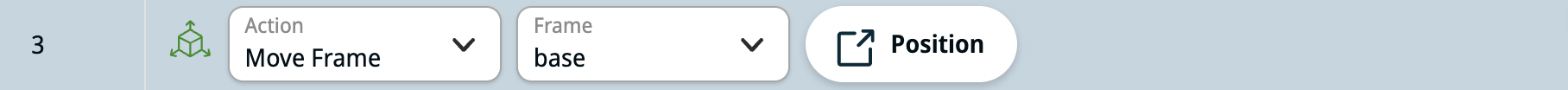

Ta operacja powoduje przesunięcie istniejącego układu w nowe miejsce. Układ może być układem utworzonym w aplikacji lub układem na żywo. Podobnie jak w przypadku tworzenia układu na żywo, pozycję można określić za pomocą współrzędnych lub wyrażenia.

Po wybraniu zakładki „Pozycja” postępuj zgodnie z instrukcjami 2–5 podanymi w sekcji „Utwórz układ na żywo”.

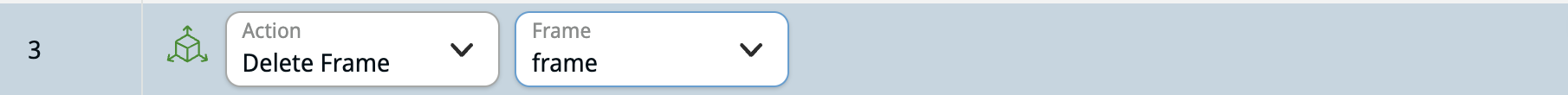

Ta operacja powoduje usunięcie istniejącego układu. Układ może być układem utworzonym w aplikacji lub układem na żywo. Wstępnie zdefiniowanych układów, takich jak „podstawa” i „world”, nie można usunąć.

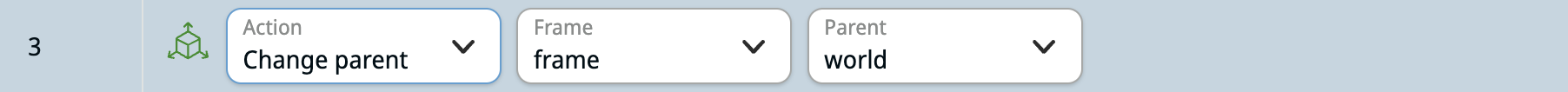

Ta operacja powoduje zmianę elementu nadrzędnego istniejącego układu na nowy.
