Beskrivelse

The Set command enables you to set a given value to either digital or analog outputs.



For å få tilgang til kommandoen «Set»

  1. Gå til hovedskjermen i programmet. Se Kommandoknuter.

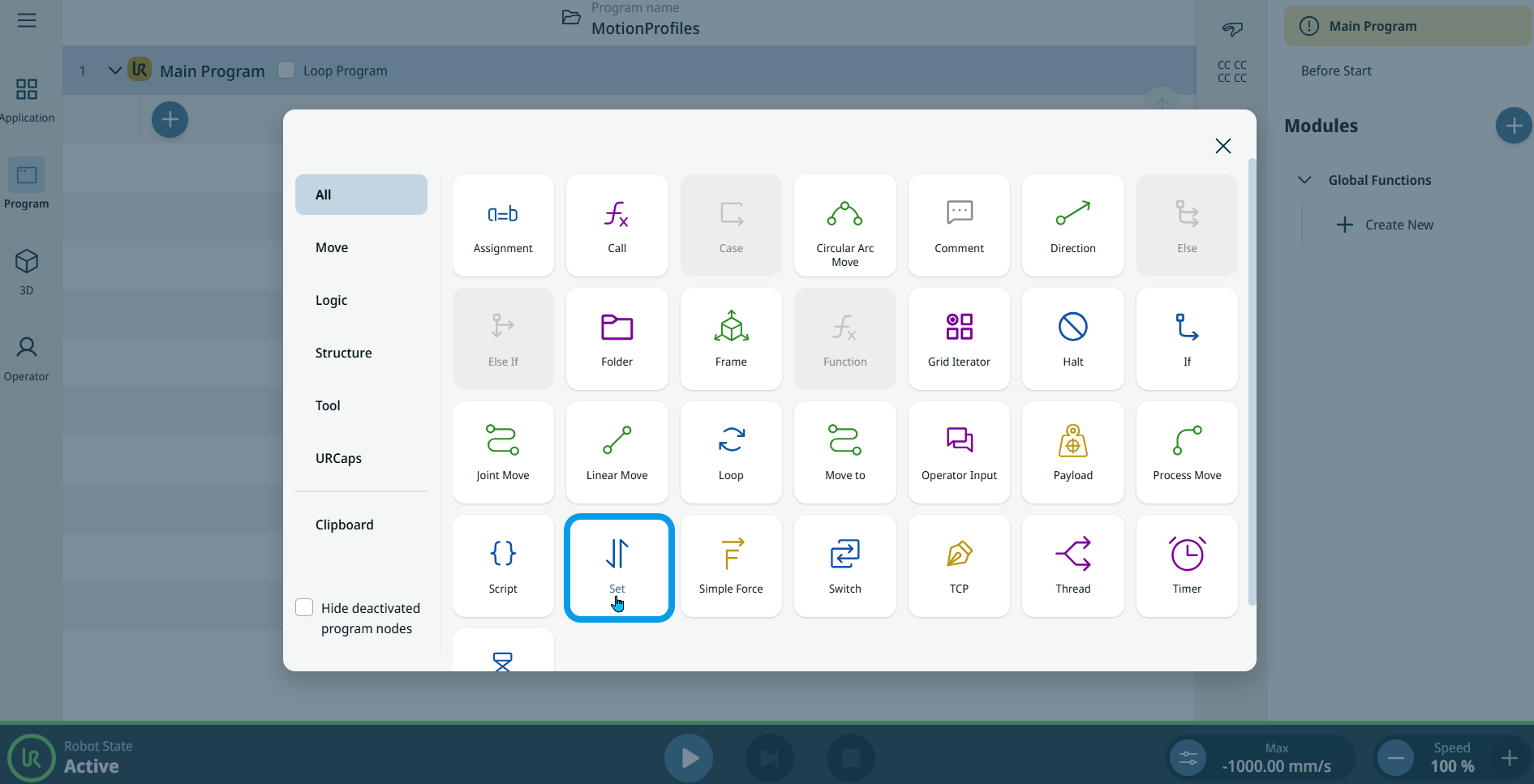

  2. Trykk på Set -ikonet i verktøykassen Kommandoer.

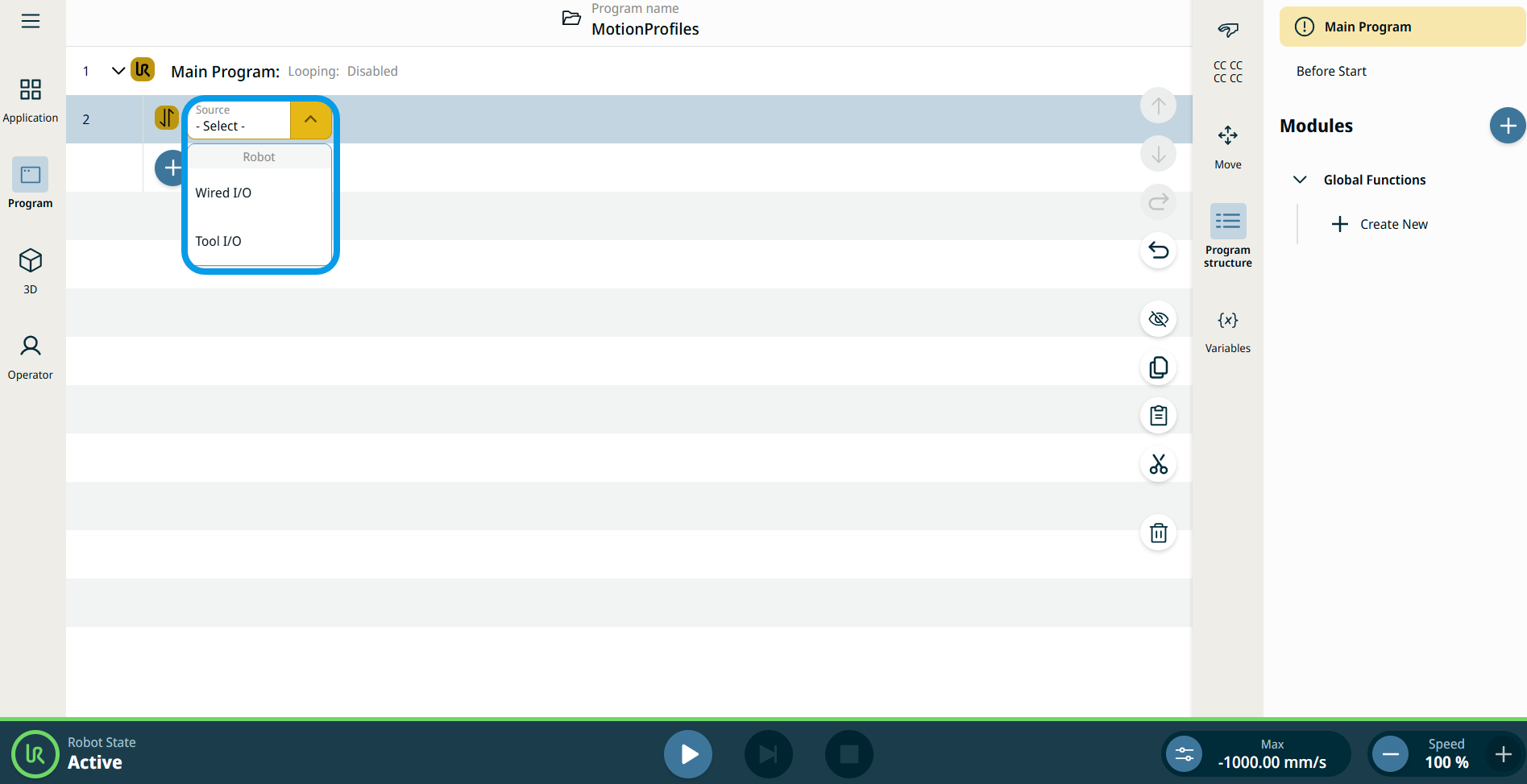

  3. En node med et redigerbart Kilde -felt settes inn i programtreet, slik at du kan velge Kablet IO og Verktøy-IO .

  4. Trykk på Kilde -feltet.




  1. Når du velger Wired IO ,legges det inn et Signal -felt.

  2. In the Signal field, tap your preferred signal.

    • DO 0–DO 7: Digitalt signal

    • CO 0–CO 7: Digitalt signal

    • AO 0–AO 1: Analogt signal

  3. Når et digitalt signal velges, settes det inn et Value -felt til høyre.

  4. Velg enten Høy eller Lav .

  5. Når et analogt signal velges, legges et Value -felt inn til høyre.

  6. Enter data in the Value, Variable, and Expression tabs, and tap Confirm. Se Fanene for verdier Faner for verdier, variabler og uttrykk

  7. Når du velger Tool IO ,legges det inn et Signal -felt.

  8. Velg enten DO 0 eller DO 1.

    Et Value -felt er lagt inn til høyre med tre alternativer:

    • Bruk variabel

    • Høy

    • Lav

  9. Tap Use Variable, and the Variable and Expression tabs appear.

  10. Skriv inn data i de to fanene, og trykk på Bekreft. Se Fanene for verdier Faner for verdier, variabler og uttrykk

  11. Du kan også velge enten Høy eller Lav i feltet Verdi.
