Menu verplaatsen

Het menu ‘Verplaatsen’ biedt functies om de robotarm rechtstreeks te verplaatsen, hetzij door het robotgereedschap te verschuiven en/of te draaien, hetzij door de robotgewrichten afzonderlijk te bewegen.

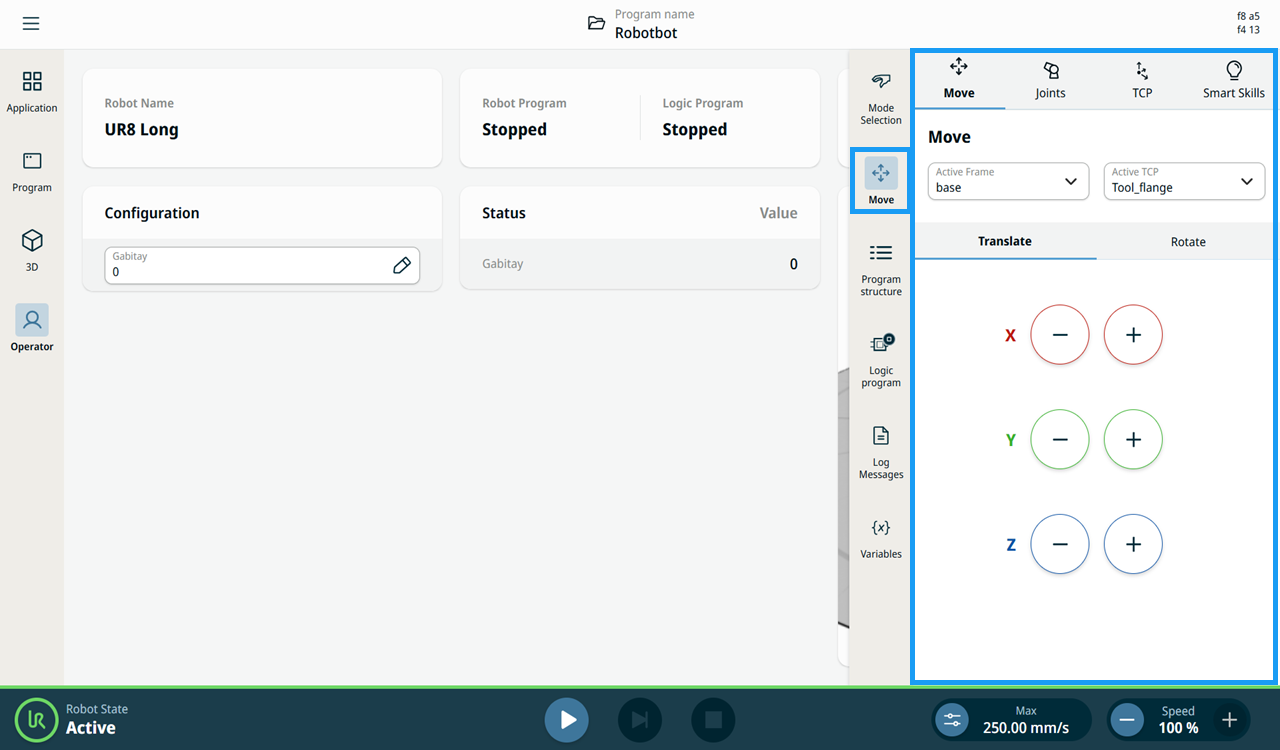

1. Tik op het pictogram Verplaatsen in de zijbalk.

   Het multitask-scherm wordt naar het midden uitgebreid. U ziet hier de velden en tabbladen die betrekking hebben op het menu 'Verplaatsen'.



2. Tik op het 3D-pictogram in de hoofdnavigatie.

   Het hoofdscherm toont de robotarm in X-, Y- en Z-coördinaten, met de afmetingen van de afzonderlijke onderdelen, de positie en de oriëntatie van de robotarm.

   In het hoofdscherm ziet u de bewegingen van de robot die overeenkomen met wat u in het multitask-scherm invoert.
