Rasteriterator

Met het commando ‘Grid Iterator’ kun je een raster van de eerste positie naar de op één na eerste positie verplaatsen. Het commando ‘Grid Iterator’ wordt gebruikt in combinatie met een raster dat is aangemaakt in het submenu ‘Grids’ onder het menu ‘Application’, dat zich op de linkerwerkbalk bevindt. Zie Grids-toepassing

1. Ga naar het hoofdscherm van het programma. Zie Commando-knooppunten.

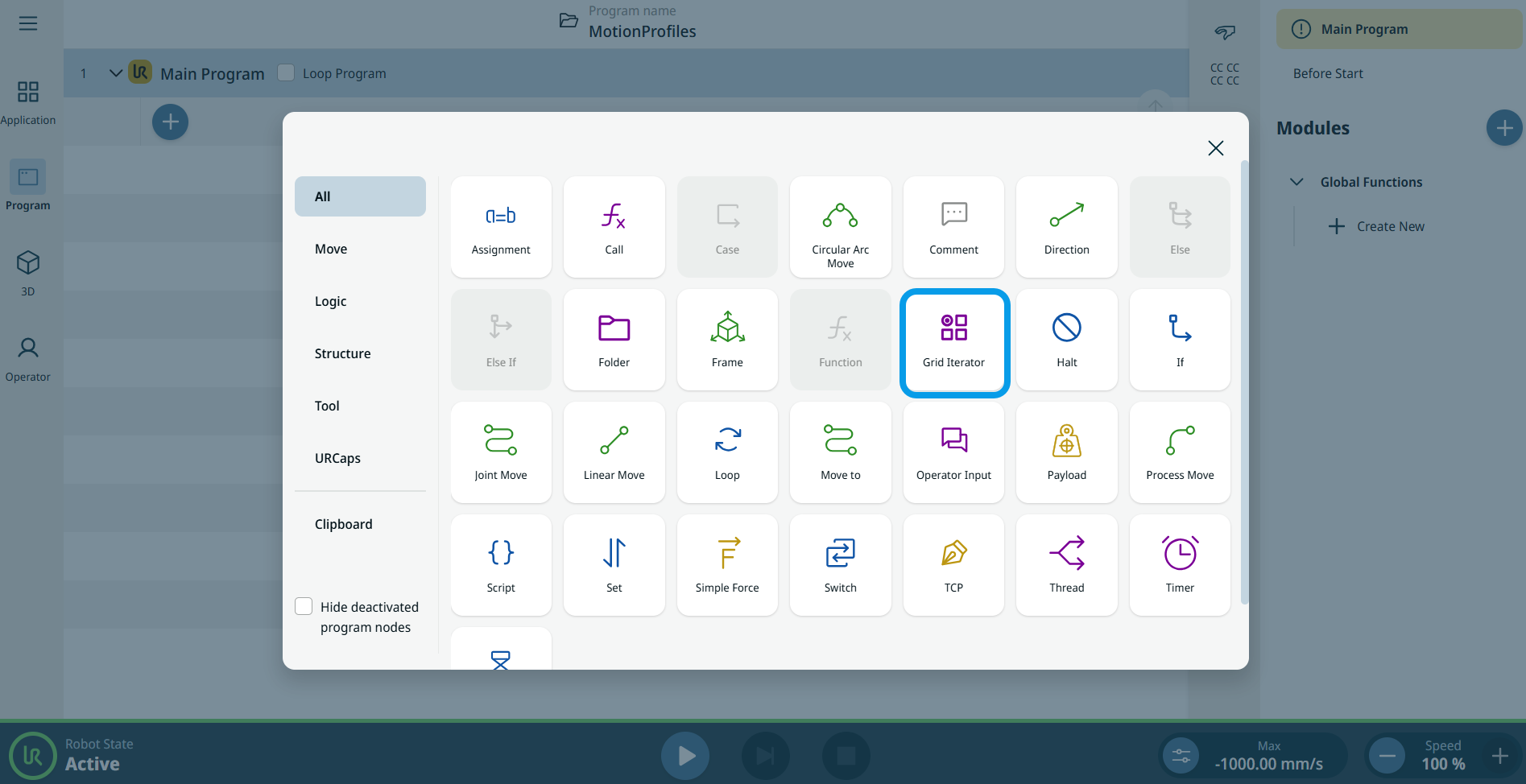

2. Tik op het pictogram ‘Grid Iterator ’ in de werkbalk ‘Commands’.



   Er wordt een programmanode ingevoegd in de programmastructuur. Het knooppunt heeft een bewerkbaar veld met de naam Rastervariabele en Actie .

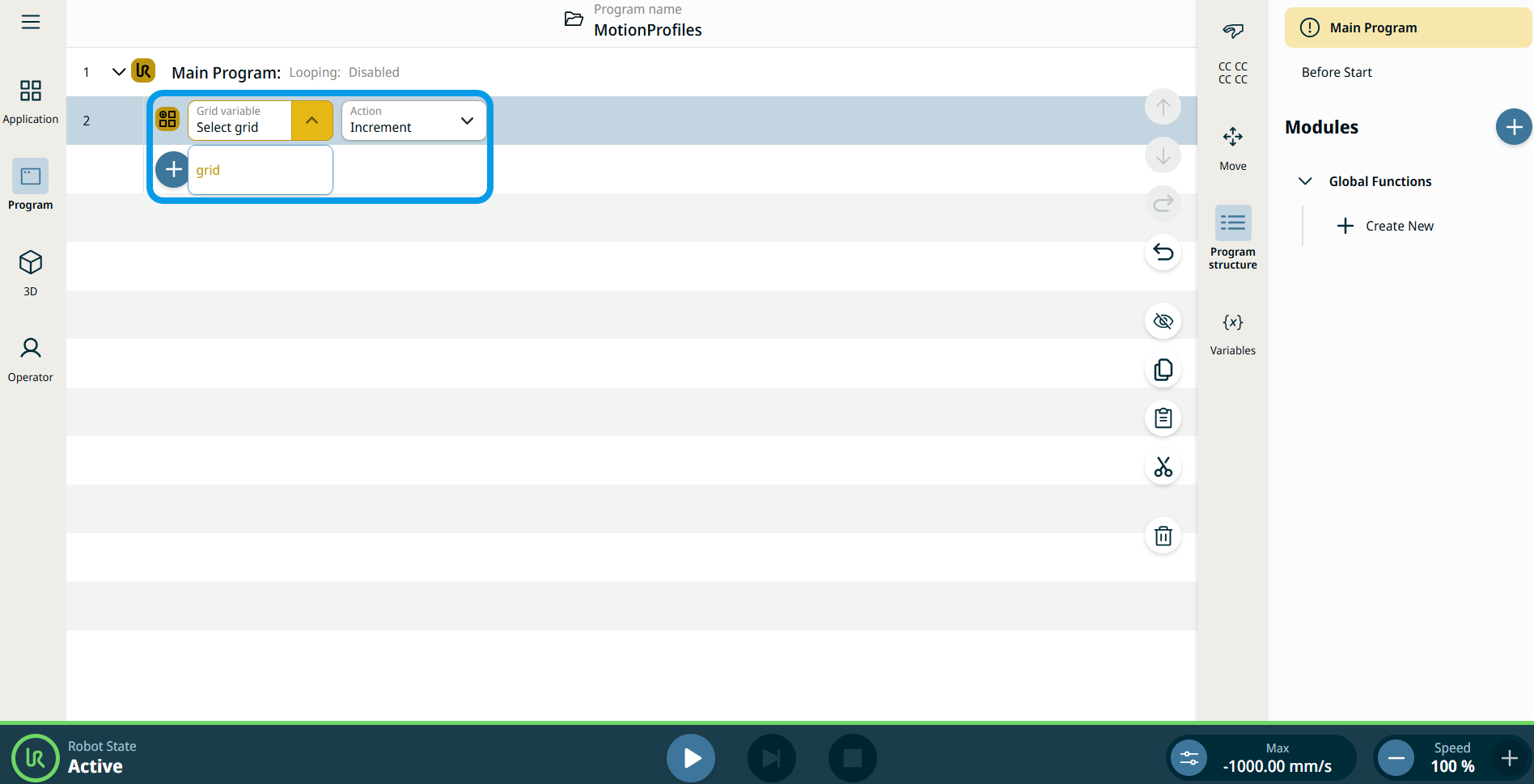

3. Tik op het veld ‘Grid-variabele ’.

4. Kies het specifieke raster dat u hebt aangemaakt in het submenu Rasters van de toepassing.



5. Tik op het veld ‘Actie ’.

6. Kies Increment of Reset .

Elke stap verplaatst de variabele naar de volgende rasterpositie. De positie-variabele, grid_iterator ,kan in een Move-knooppunt worden gebruikt als doel in plaats van een vast waypoint, waardoor een sequentiële beweging door de rasterindeling mogelijk wordt.
