Imposta

Descrizione

Il comando Set consente di impostare un determinato valore sulle uscite digitali o analogiche.



Per accedere al comando "Imposta"

  1. Vai alla schermata principale del programma. Vedere Nodi di comando.

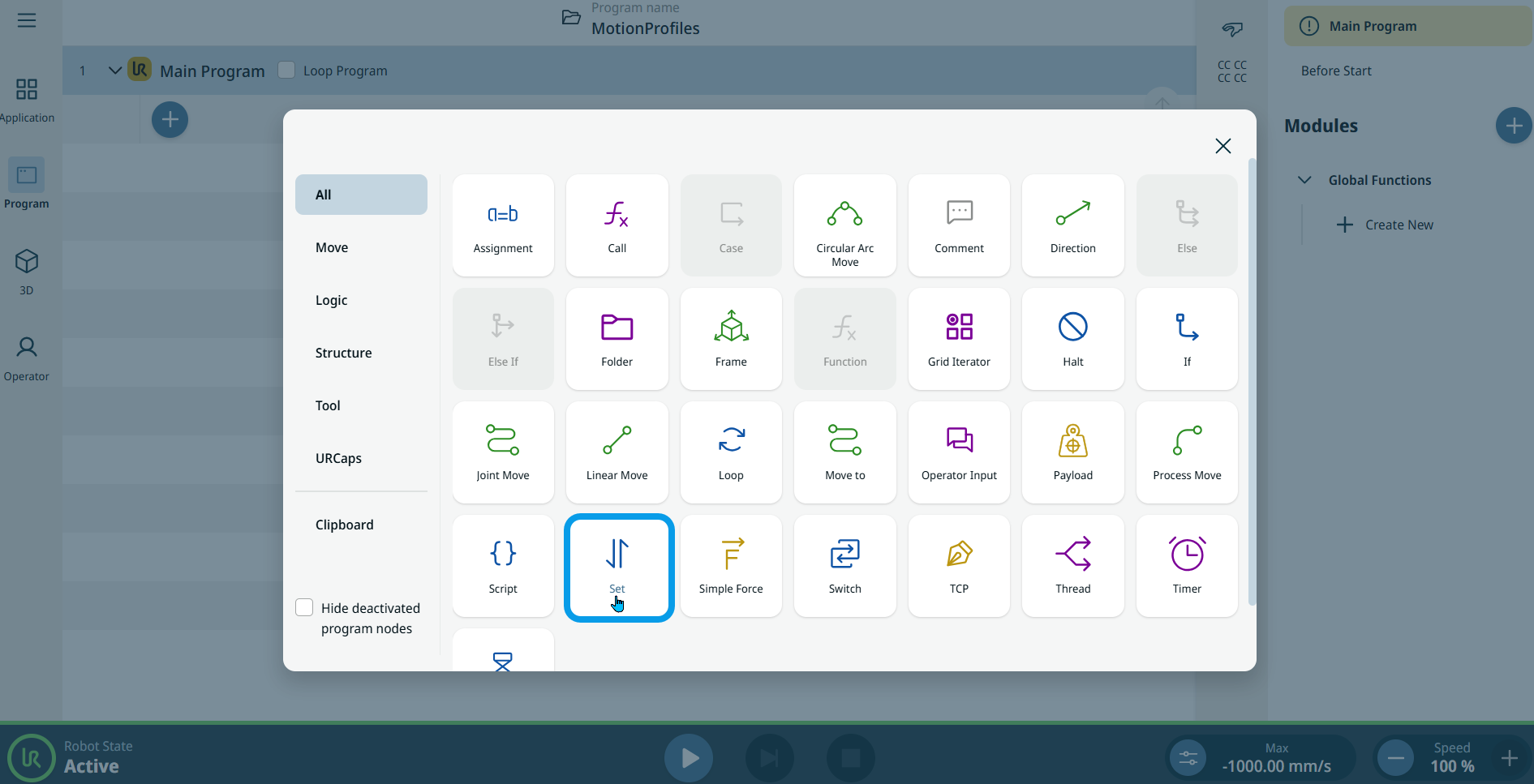

  2. Tocca l'icona "Imposta " nella casella degli strumenti "Comandi".

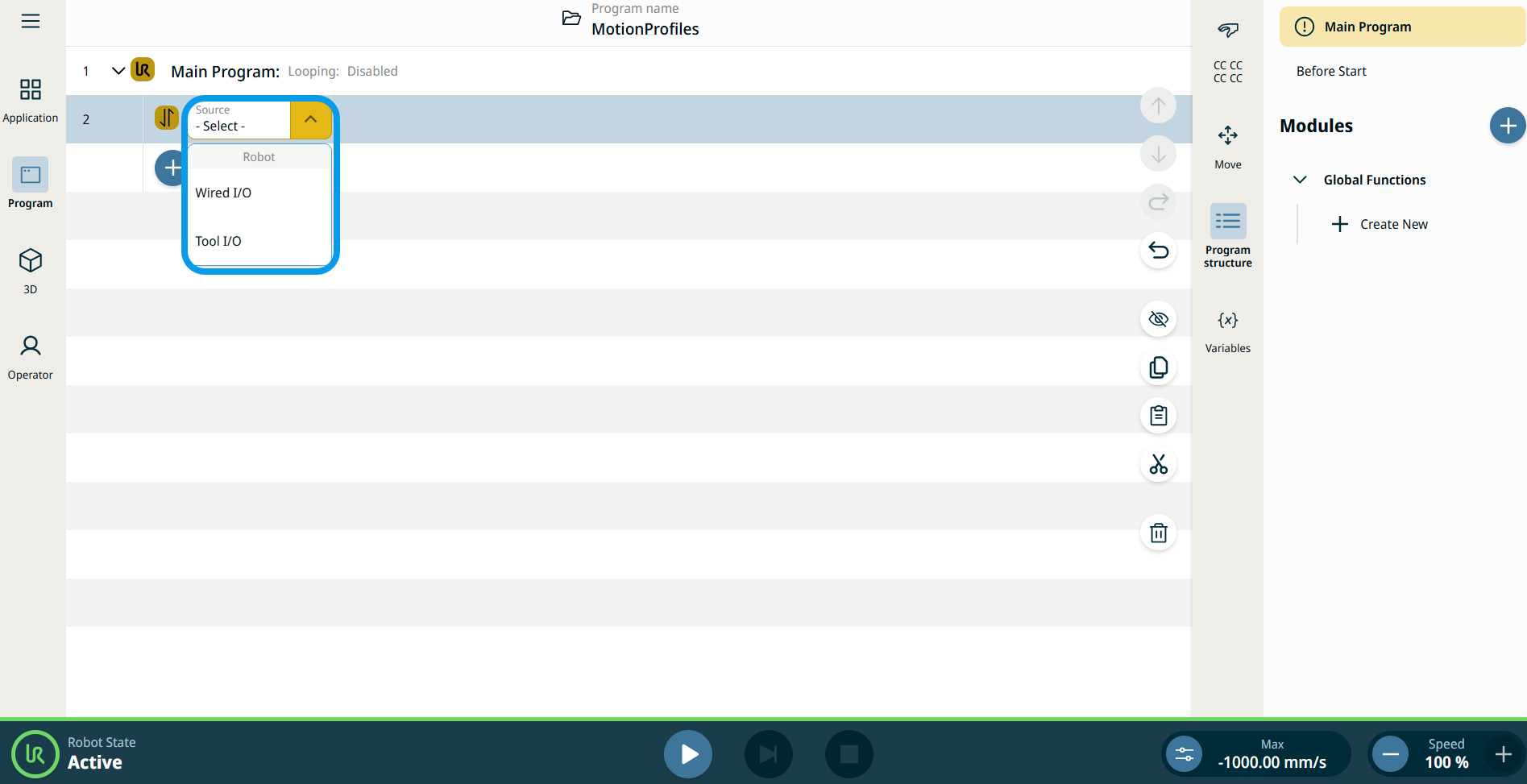

  3. Nell'albero del programma viene inserito un nodo con un campo "Source" modificabile che consente di selezionare "Wired IO " e "Tool IO".

  4. Tocca il campo " Fonte ".




  1. Quando si seleziona " Wired IO", viene inserito un campo "Segnale".

  2. Nel campo " Segnale ", tocca il segnale che preferisci.

    • DO 0–DO 7: Segnale digitale

    • CO 0–CO 7: Segnale digitale

    • AO 0–AO 1: Segnale analogico

  3. Quando si seleziona un segnale digitale, viene inserito un campo "Valore " sulla destra.

  4. Scegliere tra Alta o Bassa .

  5. Quando si seleziona un segnale analogico, viene inserito un campo "Valore " sulla destra.

  6. Inserisci i dati nelle schede "Valore", " Variabile" ed "Espressione ", quindi tocca "Conferma". Vedi le schede Valore-Variabile-Espressione Schede "Valore-Variabile-Espressione"

  7. Quando si seleziona " Tool IO", viene inserito un campo " Segnale".

  8. Scegliere tra DO 0 e DO 1.

    A destra viene inserito un campo " Valore " con tre opzioni:

    • Usa variabile

    • HI

    • LO

  9. Toccare " Usa variabile": verranno visualizzate le schede " Variabile " ed " Espressione ".

  10. Inserire i dati nelle due schede, quindi toccare Conferma. Vedi le schede Valore-Variabile-Espressione Schede "Valore-Variabile-Espressione"

  11. È inoltre possibile selezionare Alto o Basso nel campo Valore.
