| Zum Erstellen einer Programmstruktur
|
- Tippen Sie in PolyScope in der Kopfzeile auf „Programm“ und wählen Sie SGMS.
- Wählen Sie den ersten gewünschten Programmstrukturknoten aus den unten aufgeführten Optionen aus.
Sie können so viele Knoten auswählen, wie für Ihr Programm erforderlich sind.
- Startprüfung: Stellen Sie sicher, dass der Roboter und die SGM korrekt eingestellt sind, bevor das Formen beginnt.
- Auf Werkstück warten: Roboter wartet auf die Bereitstellung eines SGM-Werkstücks.
- Auswerfer zurück: Der Auswerfer kehrt zurück in Position.
- Auswerfer vor: Der Auswerfer entfernt ein Werkstück aus der Form.
- Kernzüge ein: Wählen Sie aus, welche Kernzüge in Position 1 bewegt werden.
- Kernzüge aus: Wählen Sie aus, welche Kernzüge in Position 2 bewegt werden.
- Formbereich frei: Signale zur SGM für den Beginn der Formung
- Vorlage: Verwendet eine vordefinierte Programmstruktur

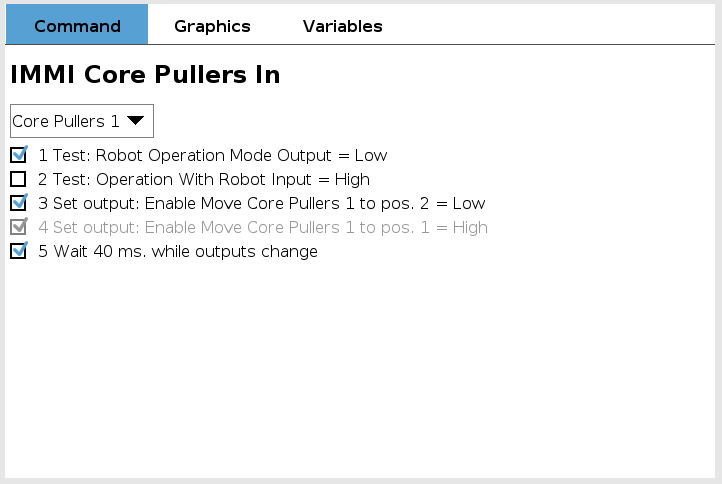

- Markieren Sie unter Befehl die relevanten Kontrollkästchen für die einzelnen Programmknoten, um sie zu aktivieren/deaktivieren.
Die Kontrollkästchen, die Sie markieren, bilden den Satz der Aktionen, die der Programmknoten ausführt. Dies wird im Folgenden veranschaulicht.
|
