Pentru a accesa comanda Set
|
-
Accesați ecranul principal al programului. Consultați Noduri de comandă.
-

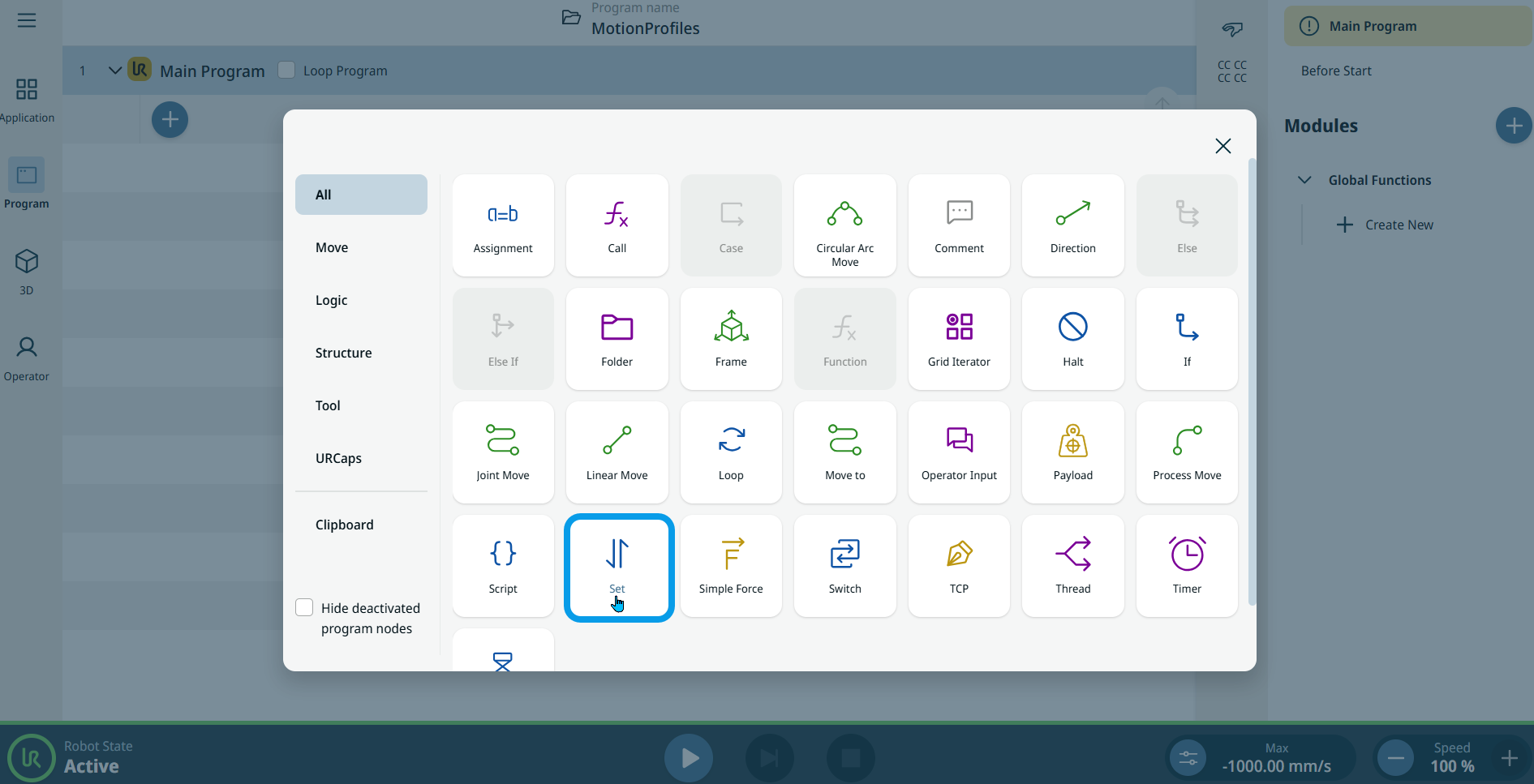

Atingeți pictograma „Set ” din caseta de instrumente „Comandă”.
-

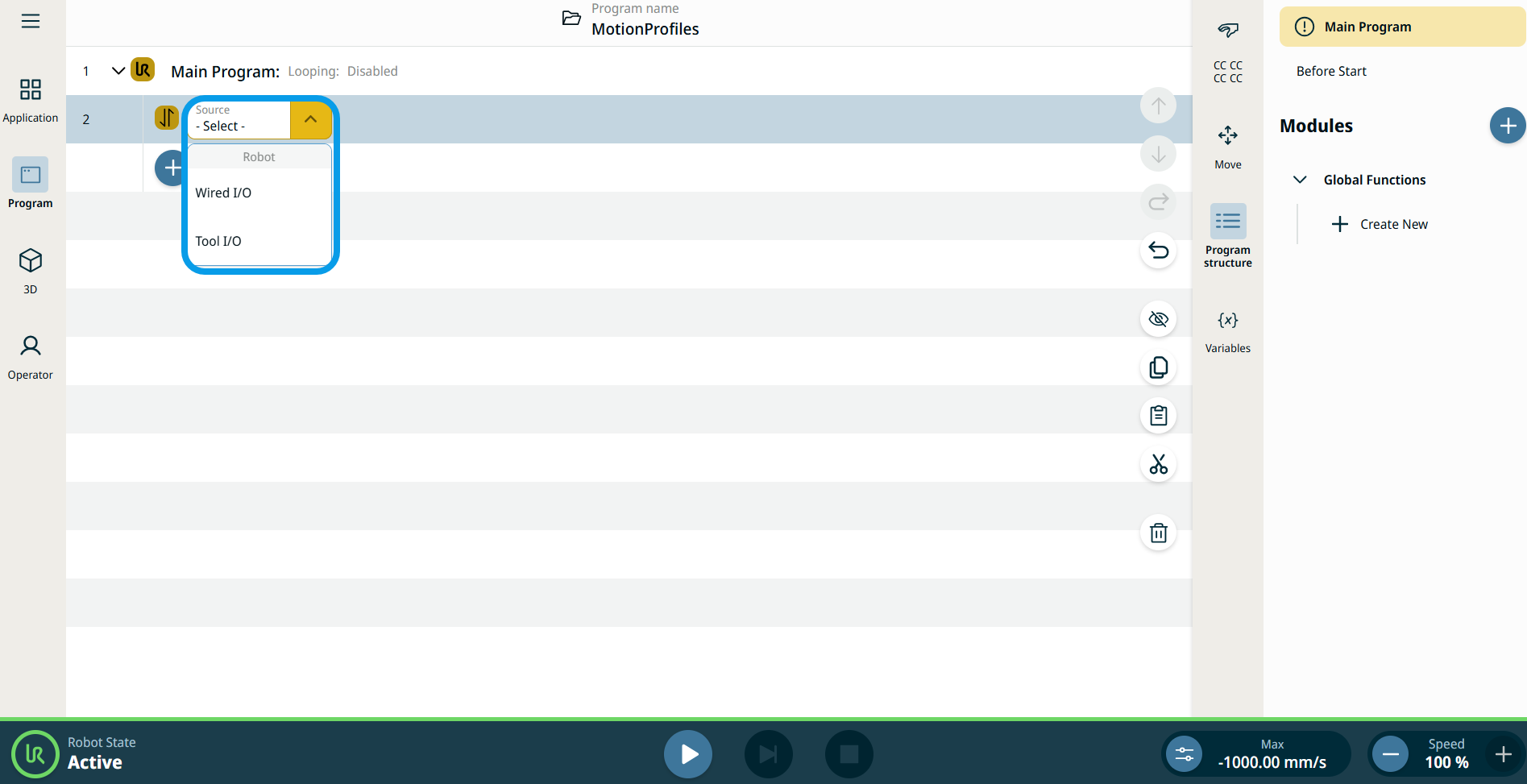

În arborele programului se inserează un nod cu câmpul „Sursă ” editabil, care vă permite să selectați „Wired IO ” și „Tool IO”.
-
Atingeți câmpul „Sursă ”.
|
| |
-
Când selectați „Wired IO”, se inserează un câmp „Semnal ”.
-
În câmpul „Semnal”, atingeți semnalul preferat.
-
DO 0–DO 7: Semnal digital
-
CO 0–CO 7: Semnal digital
-
AO 0–AO 1: Semnal analogic
-
Atunci când se selectează un semnal digital, se inserează un câmp „Valoare” în partea dreaptă.
-
Alegeți fie Ridicat , fie Scăzut .
-
Atunci când se selectează un semnal analogic, în partea dreaptă se inserează un câmp „Valoare ”.
-
Introduceți datele în filele „Valoare”, „Variabilă” și „Expresie ”, apoi atingeți „Confirmare”. Consultați Filele File „Valori-Variabile-Expresii”
-
Când selectați „Tool IO”, se inserează un câmp „Signal ”.
-
Alegeți fie DO 0, fie DO 1.
În partea dreaptă se inserează un câmp „Valoare” cu trei opțiuni:
-
Utilizare variabilă
-
Ridicată
-
Scăzută
-
Atingeți opțiunea „Utilizează variabilă”, iar filele „Variabilă” și „Expresie” vor apărea.
-
Introduceți datele în cele două file, apoi atingeți Confirmare. Consultați Filele File „Valori-Variabile-Expresii”
-
De asemenea, puteți alege fie High , fie Low în câmpul „Value”.
|
