Rács iterátor

A Grid Iterator parancs lehetővé teszi, hogy egy rácsot az első pozícióból a következő pozícióba mozgasson. A Grid Iterator parancsot a bal oldali eszköztáron található Application menü Grids almenüjében létrehozott rácsokkal együtt kell használni. Lásd: Grids Grids alkalmazás

1. Lépjen a program főképernyőjére. Lásd Parancscsomópontok.

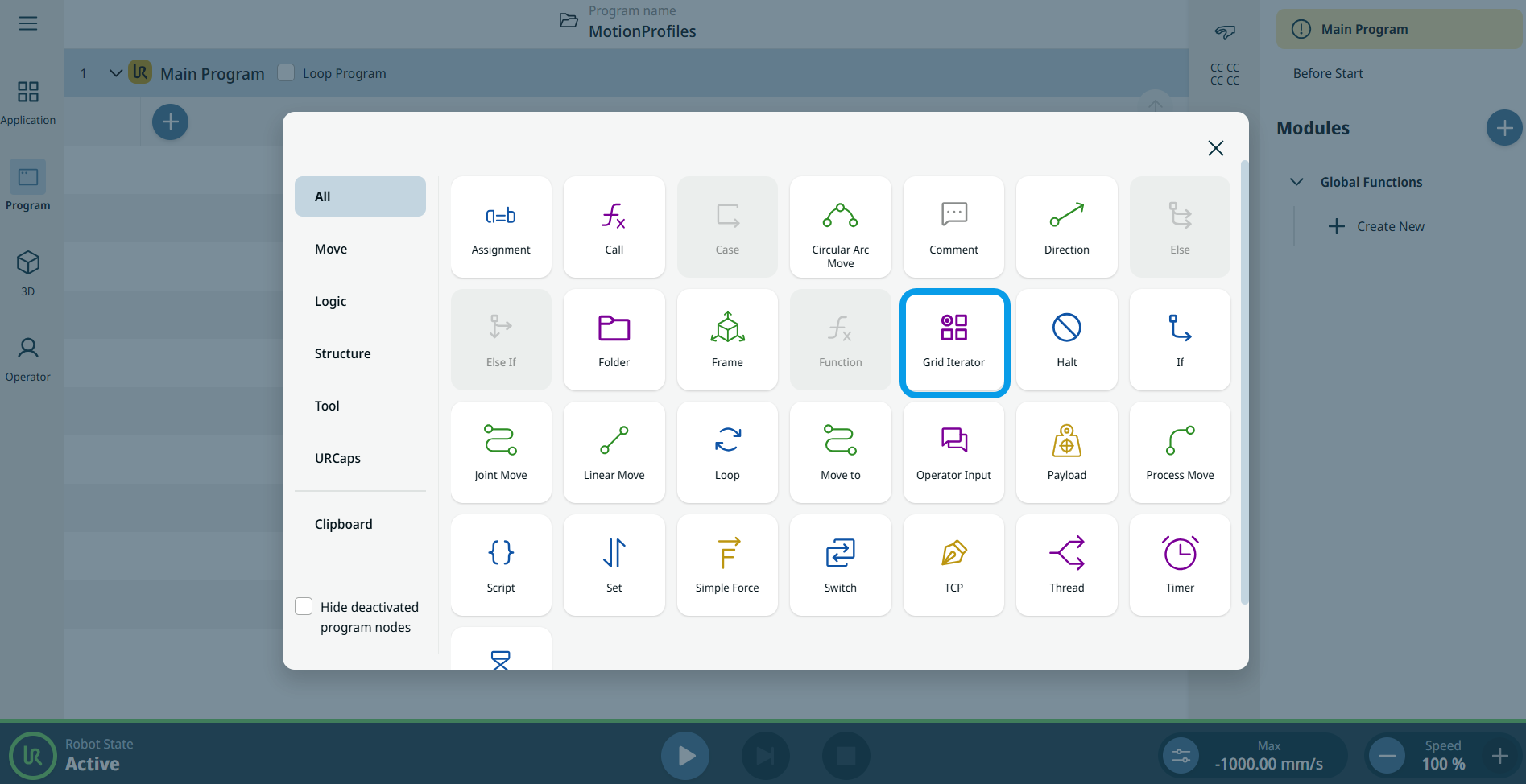

2. Érintse meg a Grid Iterator ikont a Parancsok eszköztárban.



   Egy csomópont kerül beillesztésre a programfába. A csomópontnak van egy szerkeszthető mezője, amelynek neve Rácsváltozó és Művelet .

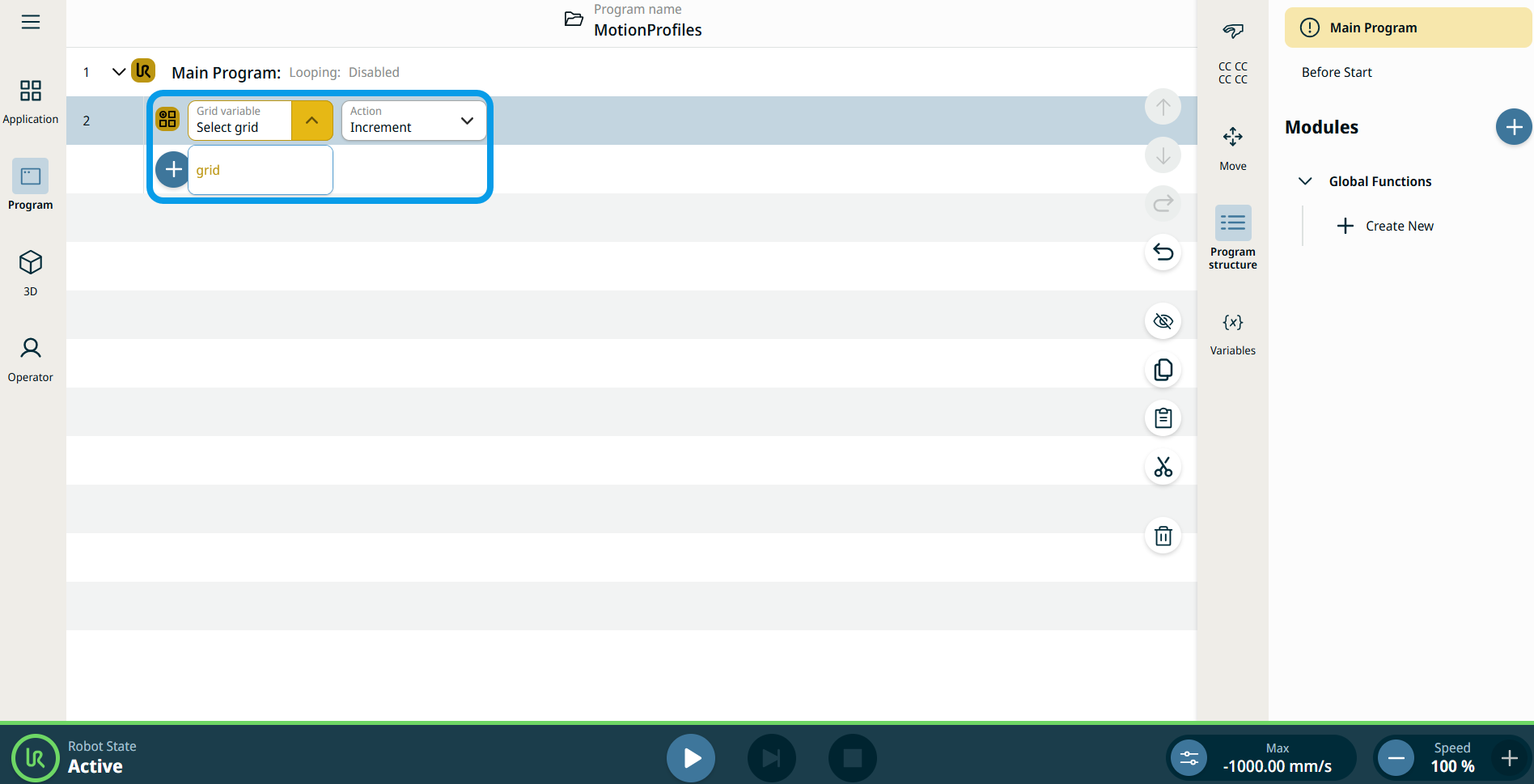

3. Érintse meg a Rácsváltozó mezőt.

4. Válassza ki azt a rácsot, amelyet az Alkalmazás menü Rácsok almenüjében hozott létre.



5. Érintse meg a „Művelet” mezőt.

6. Válassza az Increment vagy a Reset lehetőséget.

Minden lépés a változót a következő rácspozícióba mozgatja. A grid_iterator pozícióváltozó használható célpontként egy Move csomópontban egy rögzített útpont helyett,lehetővé téve a rácsos elrendezésen keresztüli egymást követő mozgást.
