設定

描述

「Set」命令可讓您將指定值設定至數位或類比輸出端。



存取「設定」命令

  1. 前往主程式畫面。 請參閱命令節點。

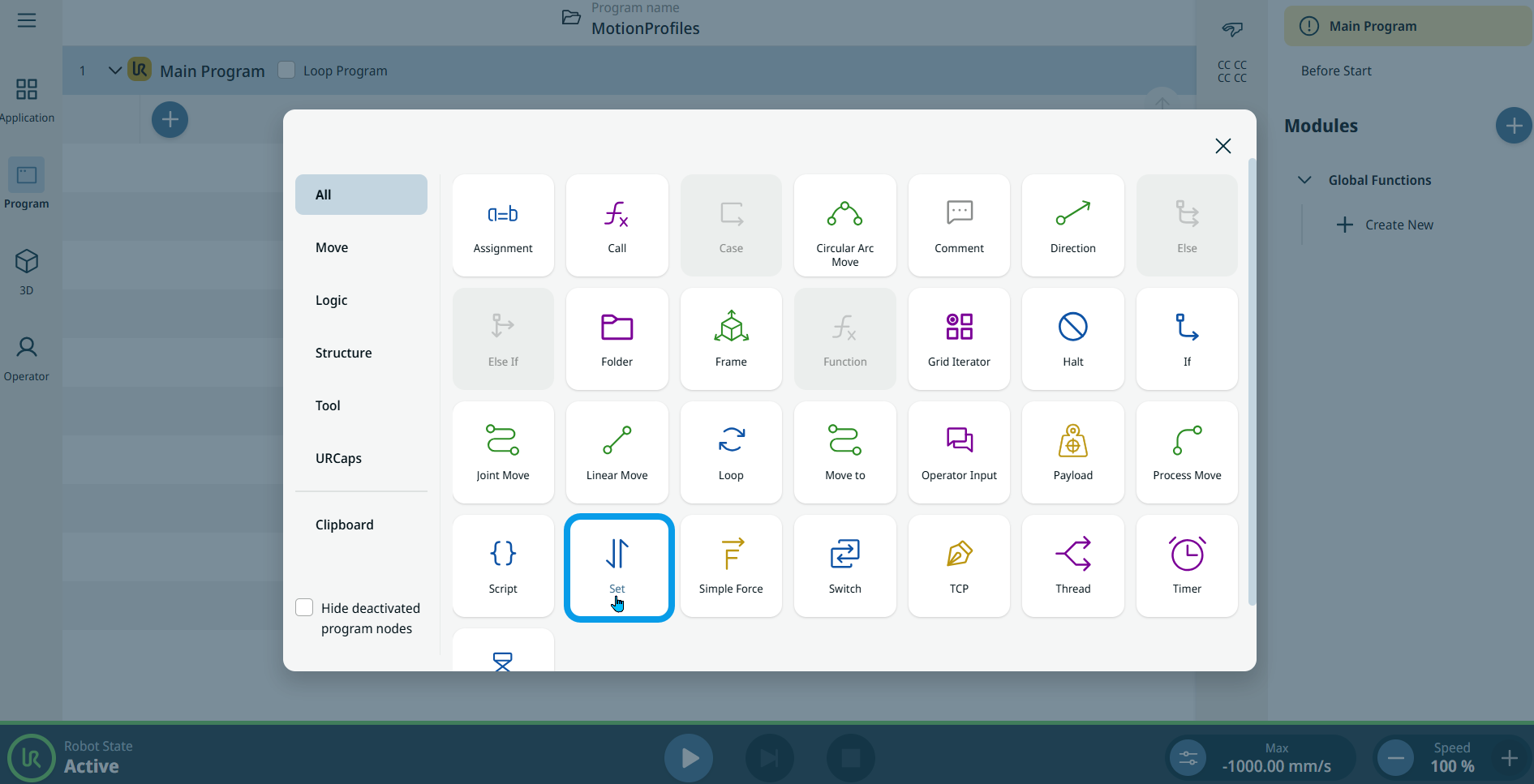

  2. 點選「命令」工具箱中的「設定」圖示。

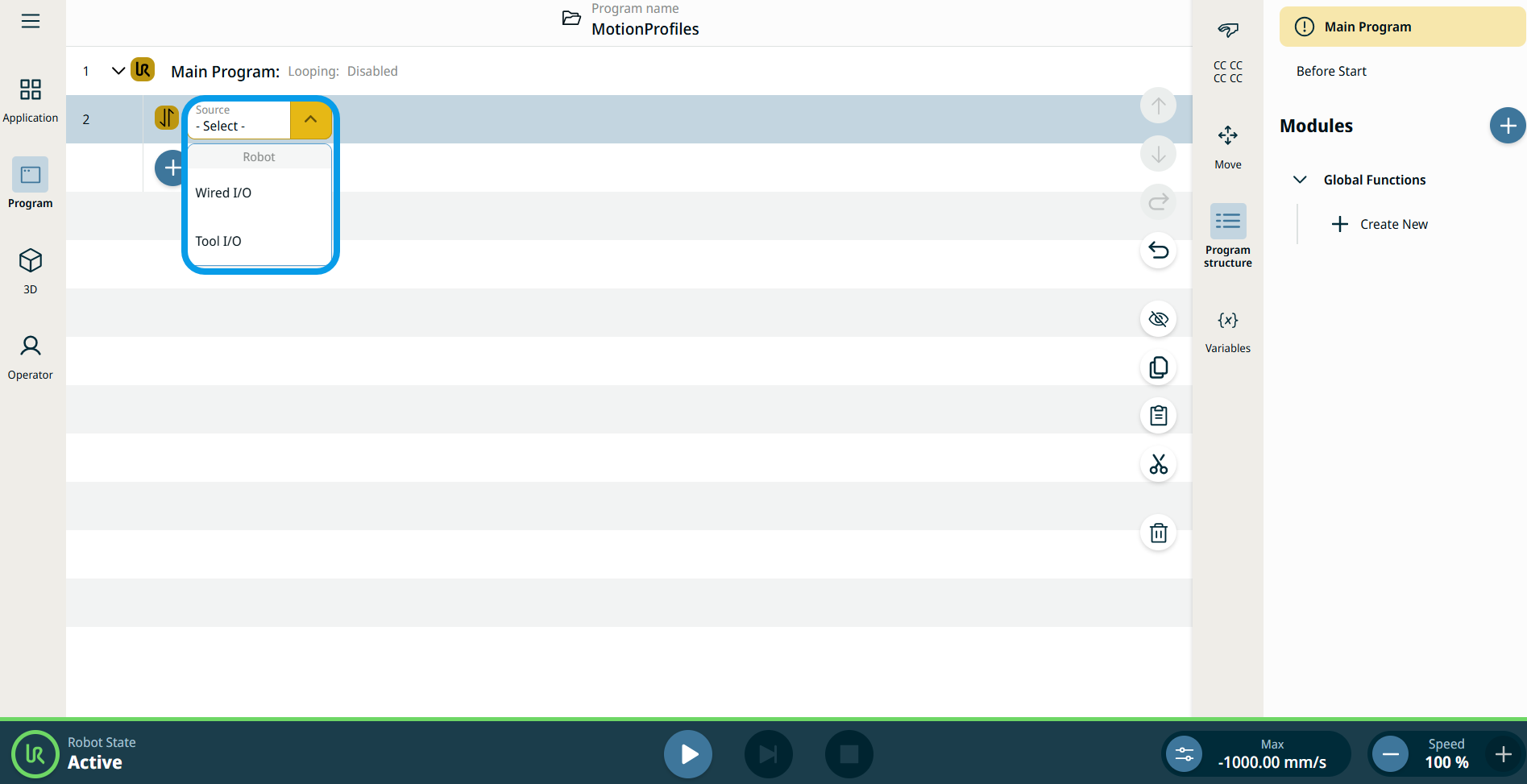

  3. 程序树中已插入一个“来源”栏位可编辑的节点，让您可以选择“有线 I/O”和“工具 I/O”。

  4. 點選「來源」欄位。




  1. 當您選取「有線 I/O」時，系統會插入一個「訊號」欄位。

  2. 在「訊號 」欄位 中，點選您偏好的訊號。

    • DO 0–DO 7：數位 訊號

    • CO 0–CO 7：數位訊號

    • AO 0–AO 1：類比訊號

  3. 選取數位訊號時，右側會插入一個「值」欄位。

  4. 請選擇「高 」或 「低 」。

  5. 當選取類比訊號時，右側會插入一個「值」欄位。

  6. 請在「值」、「變數」和「運算式」分頁中輸入資料，然後點選「確認」。 請參閱「值－變 「值－變數－表達式」標籤頁

  7. 當您選取「Tool IO」時，系統會插入一個「Signal」欄位。

  8. 請選擇 DO 0 或 DO 1。

    右側插入了一個「值」欄位，其中包含三個選項：

    • 使用變數

    • 高

    • 低

  9. 點選「 使用變數」，隨即會顯示「 變數」與 「運 算式」兩個 分頁。

  10. 請在兩個分頁中輸入資料，然後點選「確認 」。 請參閱「值－變 「值－變數－表達式」標籤頁

  11. 您也可以在「數值」欄位中選擇「高」或「低」。
