Edytor wyrażeń

Opis

Zakładka „Wyrażenie” umożliwia wstawienie wyrażenia, które powinno być poprawnym kodem URScript i dawać wynik o właściwym typie. Wyrażenie w węźle If zwraca wartość logiczną. Natomiast w przypadku typu String należy używać cudzysłowów. Ponadto zakładka Wyrażenie umożliwia łatwe wstawienie zmiennej do wyrażenia.



Przykładowe zastosowanie zakładki „Wyrażenia”

Utwórz licznik pętli programu.

  1. W głównym menu nawigacyjnym dotknij ikony Program .

  2. Naciśnij ikonę dodaj .

  3. Naciśnij polecenie węzła Zadanie . Zobacz Przypisanie .

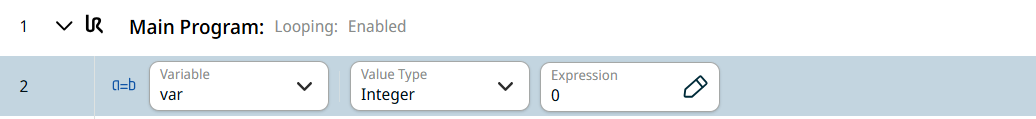

  4. W polu „Typ wartości ” wybierz opcję „Liczba całkowita ”.

  5. Dotknij pola „Wyrażenie ”.

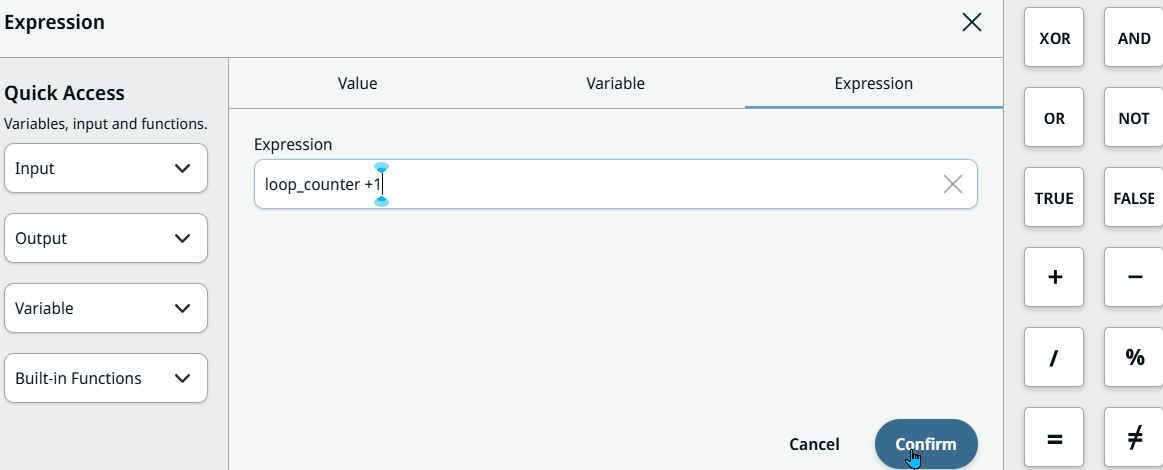

  6. Naciśnij wyskakującą kartę „Wyrażenie”, a pojawi się edytor wyrażeń. W tym miejscu można ustawić wyrażenie na loop_counter +1 i Potwierdź .

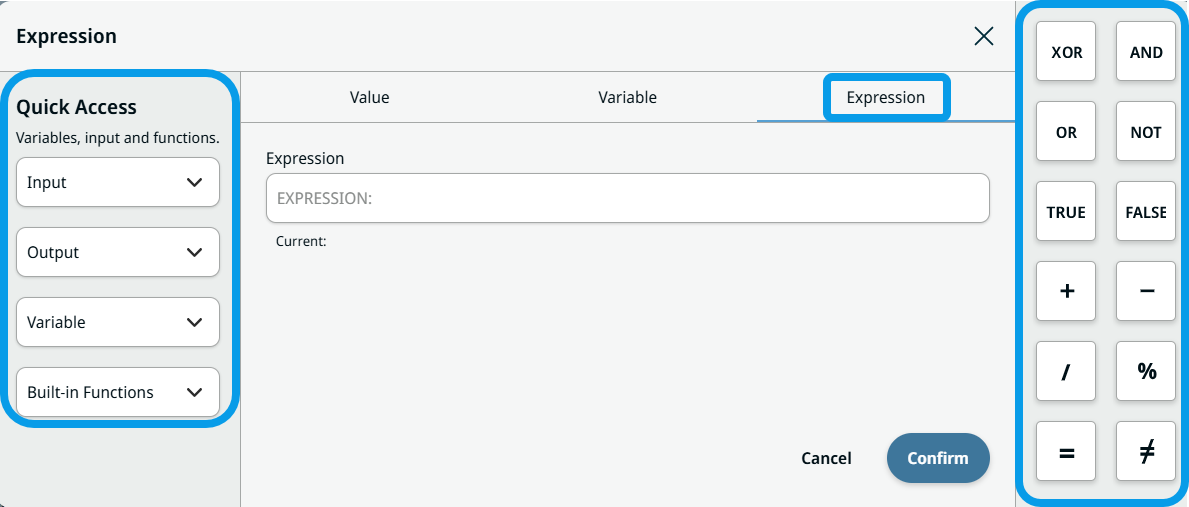

Edytor wyrażeń

W edytorze wyrażeń dostępne są skróty służące do wstawiania funkcji, wejść/wyjść oraz operatorów logicznych do wyrażeń.

W lewej kolumnieznajduje się sekcja „Szybki dostęp”, która umożliwia łatwe wstawienie wartości wejściowej, wyjściowej, zmiennej lub funkcji wbudowanej w bieżącej pozycji kursora. Począwszy od wersji PolyScope X 10.14, sygnały wejściowe i wyjściowe są wykrywane dynamicznie ze wszystkich zarejestrowanych źródeł i grupowane według źródła w selektorach. Zobacz sekcję Sygnały edytora wyrażeń”.

W prawej kolumnie znajdują się przyciski służące do wstawiania typowych operatorów logicznych i wartości, takich jak AND, OR, NOT, TRUE, FALSE. Ta funkcja została dodana do wszystkich okien dialogowych z zakładkami, a także do kilku pól węzłów, które wcześniej akceptowały wyłącznie ciąg znaków, takich jak węzeł If.
