Ställ in

Beskrivning

Med kommandot ”Set” kan du ställa in ett visst värde på antingen digitala eller analoga utgångar.



Så här kommer du åt kommandot Set

  1. Gå till programmets huvudskärm. Se Kommandonoder.

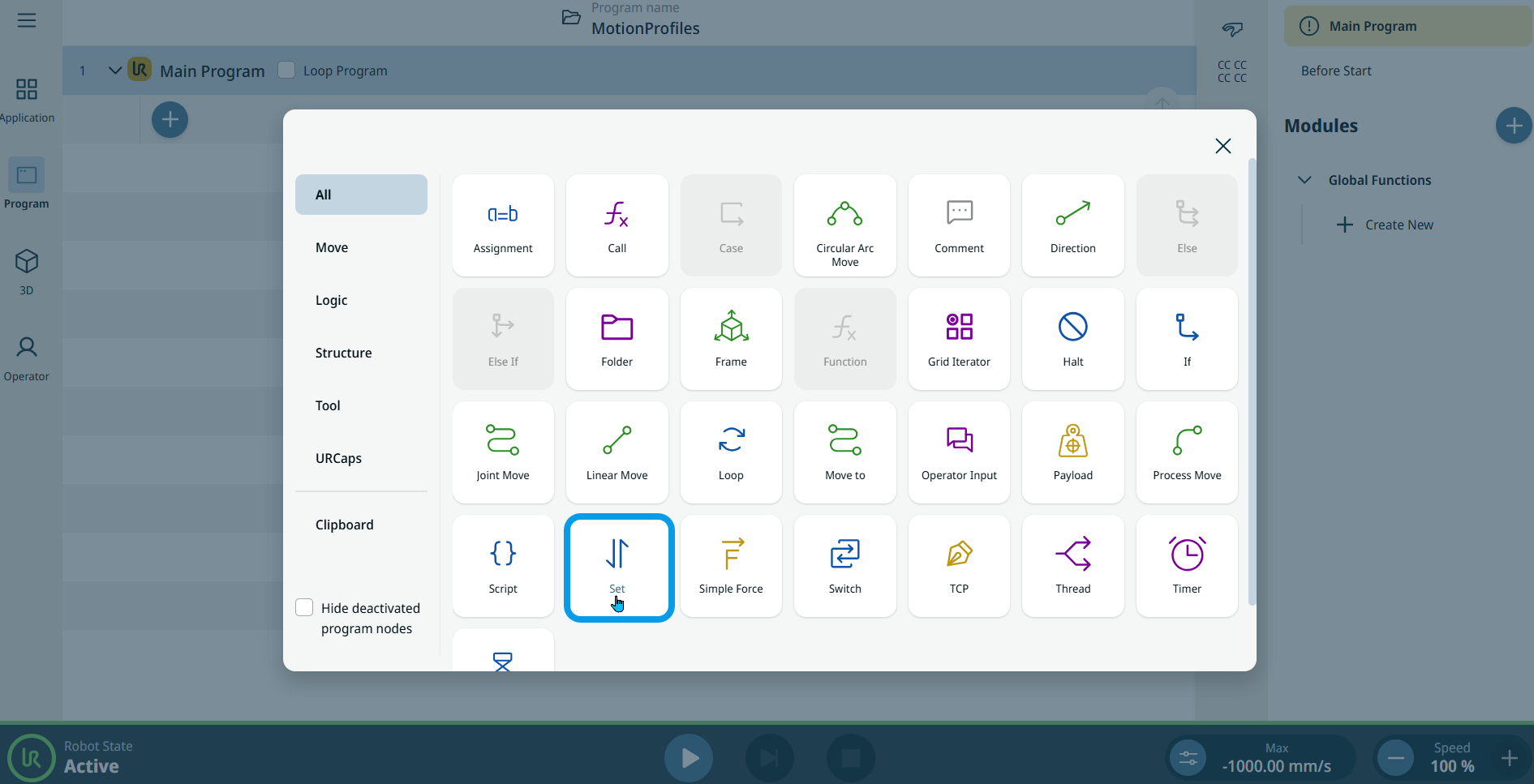

  2. Tryck på ikonen ”Ställ in” i verktygslådan ”Kommandon”.

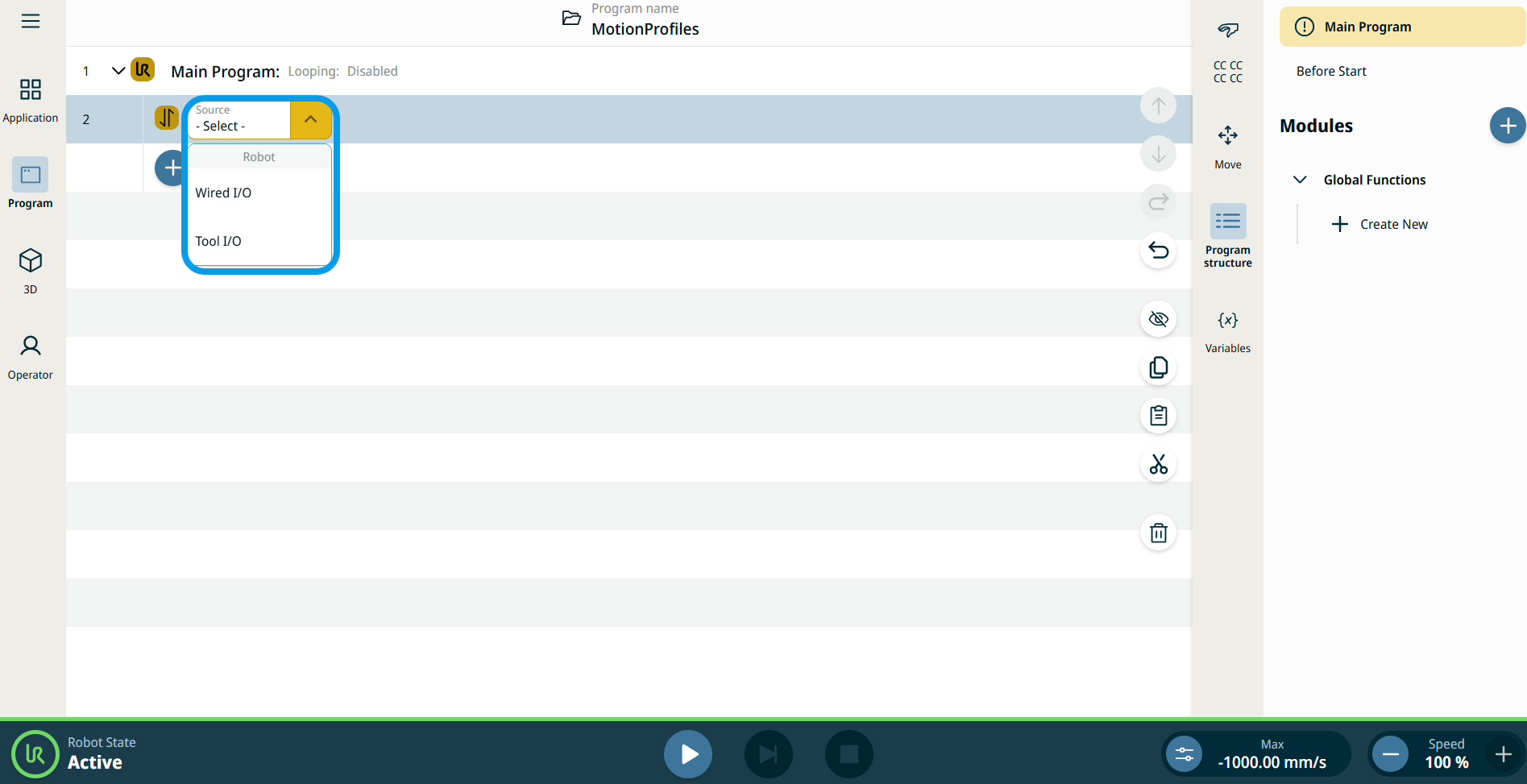

  3. En nod med ett redigerbart fält för källa infogas i programträdet, vilket gör det möjligt att välja mellan Wired IO och Tool IO.

  4. Tryck på fältet ”Källa ”.




  1. När du väljer ”Wired IO” läggs ett fält för ”Signal” till.

  2. I fältet ”Signal” trycker du på den signal du vill använda.

    • DO 0–DO 7: Digital signal

    • CO 0–CO 7: Digital signal

    • AO 0–AO 1: Analog signal

  3. När en digital signal väljs infogas ett värdefält till höger.

  4. Välj antingen Hög eller Låg .

  5. När en analog signal väljs infogas ett värdefält till höger.

  6. Ange data på flikarna ”Värde”, ”Variabel” och ”Uttryck ” och tryck på ”Bekräfta”. Se flikarna Värde-Variabel-Uttryck Flikarna för värde, variabel och uttryck

  7. När du väljer Tool IO infogas ett fält med namnet Signal.

  8. Välj antingen DO 0 eller DO 1.

    Ett vär defält infogas till höger med tre alternativ:

    • Använd variabel

    • HÖG

    • LÅG

  9. Tryck på ”Använd variabel” så visas flikarna ”Variabel ” och ”Uttryck ”.

  10. Ange data i de två flikarna och tryck på Bekräfta . Se flikarna Värde-Variabel-Uttryck Flikarna för värde, variabel och uttryck

  11. Du kan också välja antingen Hög eller Låg i fältet Värde.
