Iterador de rede

O comando «Iterador de grelha » permite-lhe deslocar uma grelha da primeira posição para a segunda posição. O comando «Iterador de grelha» é utilizado em conjunto com uma grelha criada no submenu «Grelhas», no menu «Aplicação», localizado na barra de ferramentas à esquerda. Consulte a aplicação Grids Aplicação Grids

1. Aceda ao ecrã principal do programa. Consulte Nós de comando.

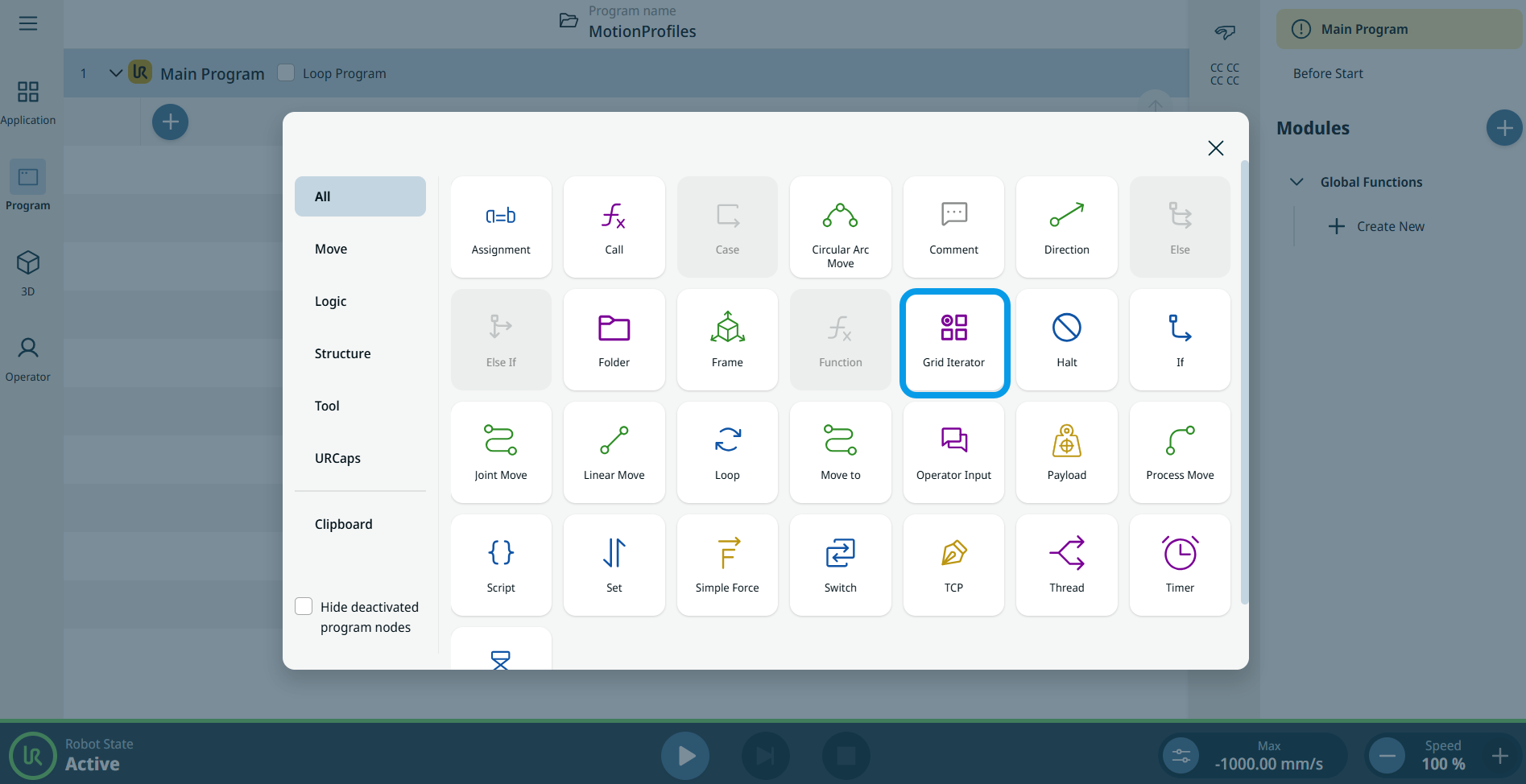

2. Toque no ícone «Grid Iterator » na caixa de ferramentas «Comandos».

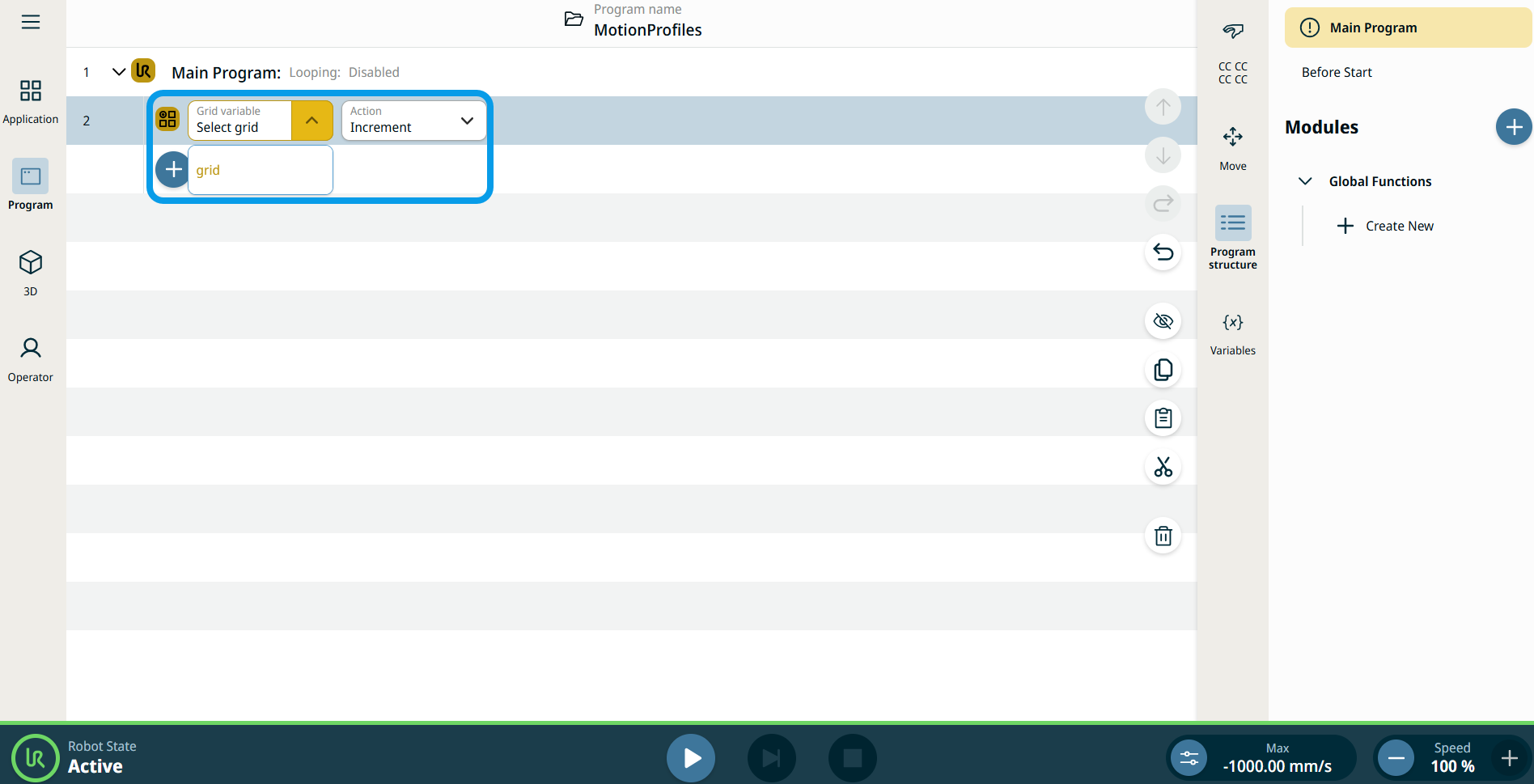

   É inserido um nó na árvore de programas. O nó possui um campo editável denominado «Variável de grelha» e «Ação ».

3. Toque no campo «Variável de grelha ».

4. Selecione a grelha específica que criou no submenu «Grelhas» da aplicação.



5. Toque no campo «Ação ».

6. Selecione Incrementar ou Reiniciar .

Cada incremento desloca a variável para a posição seguinte da grelha. A variável de pose, grid_iterator ,pode ser utilizada como destino num nó «Move» em vez de um ponto de rota fixo, permitindo um movimento sequencial ao longo do layout da grelha.
