Přístup k příkazu „Set“
|
-
Přejděte na hlavní obrazovku programu. Viz Příkazové uzly.
-

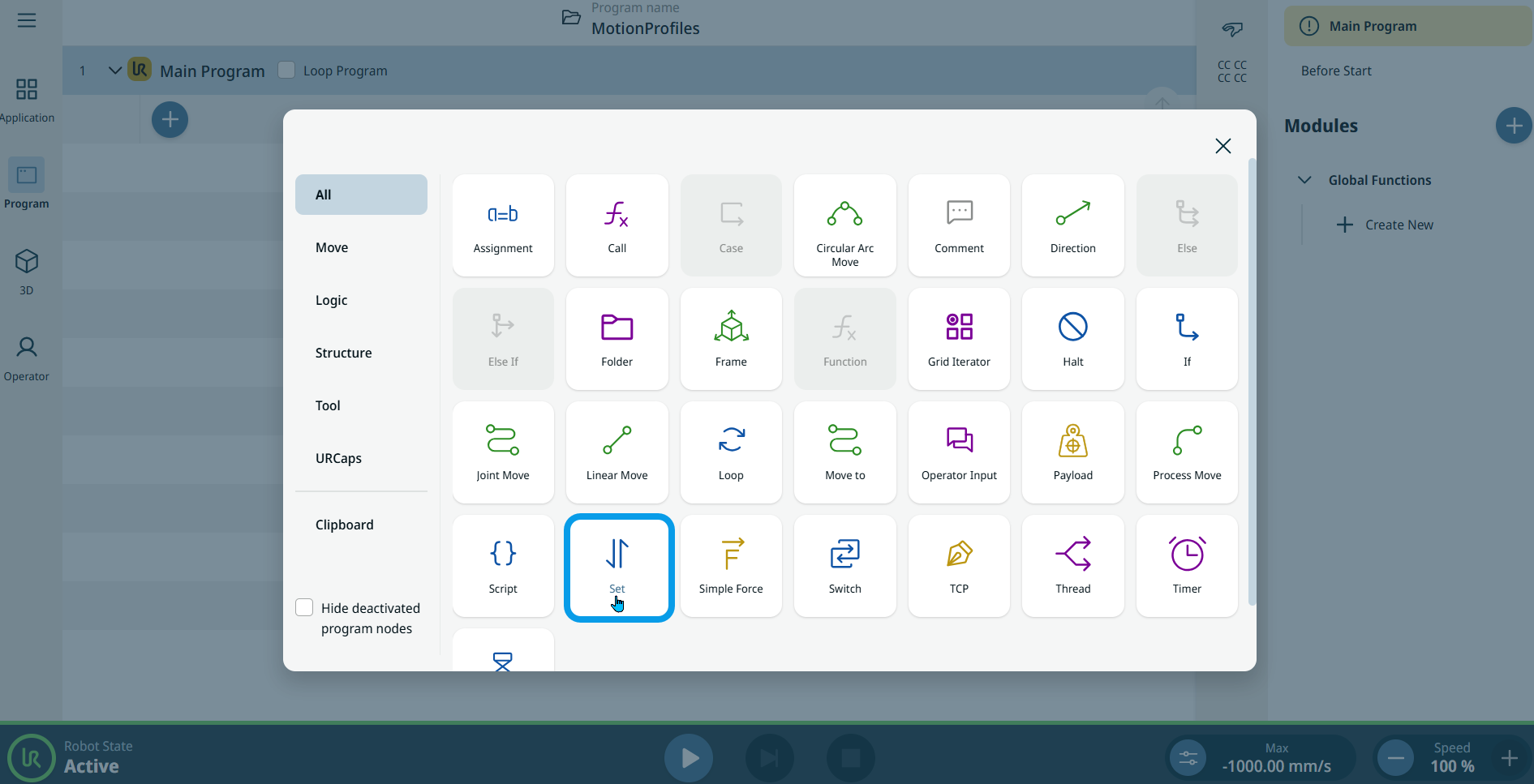

Klepněte na ikonu Nastavení v panelu nástrojů Příkazy.
-

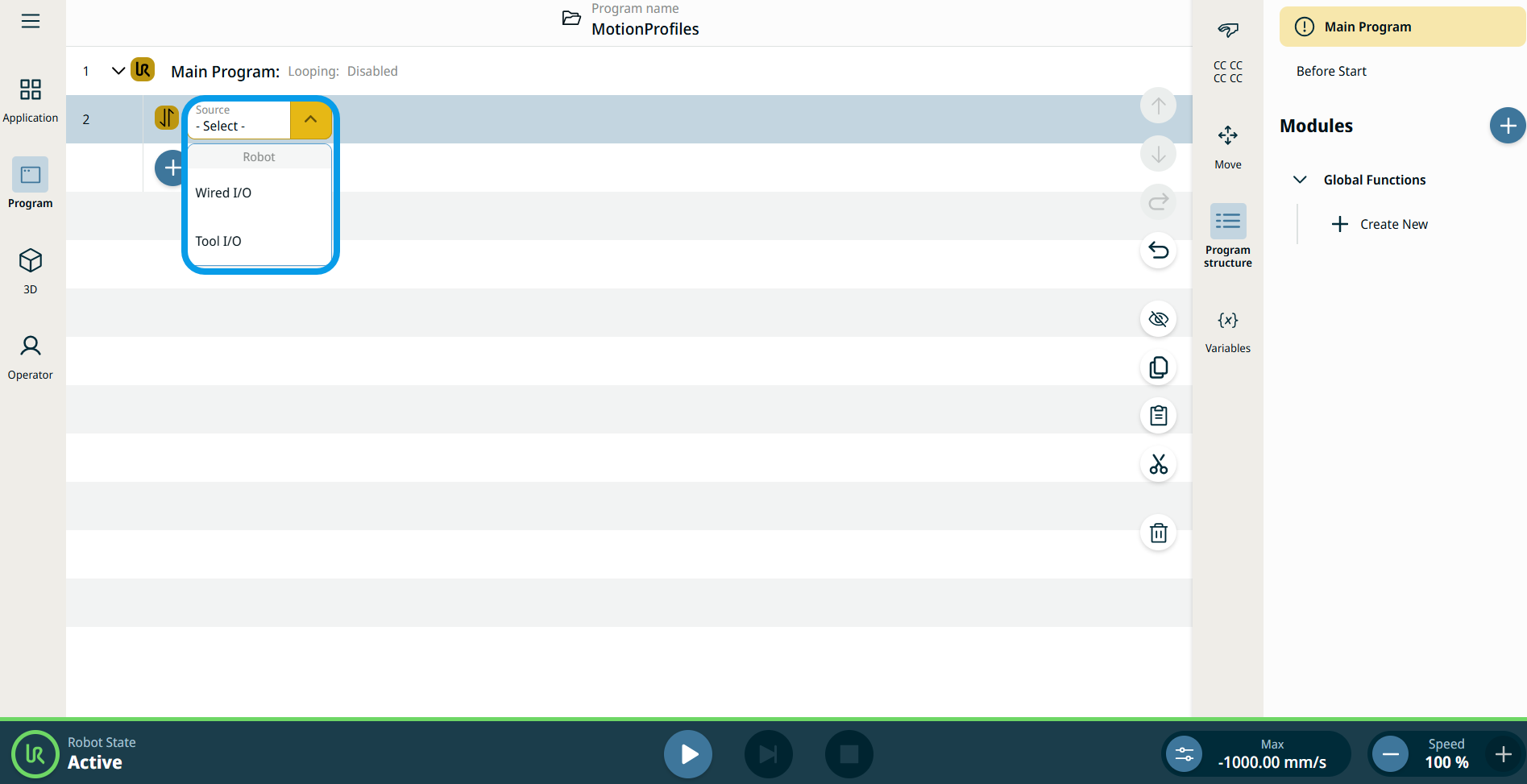

Do programového stromu se vloží uzel s editovatelným polem „Zdroj“, který umožňuje vybrat možnosti „Wired IO “ a „Tool IO“.
-
Klepněte na pole „Zdroj “.
|
| |
-
Po výběru možnosti „Wired IO“ se vloží pole „Signal “.
-
V poli „Signál “ klepněte na požadovaný signál.
-
DO 0–DO 7: Digitální signál
-
CO 0–CO 7: Digitální signál
-
AO 0–AO 1: Analogový signál
-
Po výběru digitálního signálu se vpravo vloží pole „Hodnota “.
-
Vyberte buď Vysoká nebo Nízká .
-
Je-li vybrán analogový signál, vpravo se zobrazí pole „Hodnota “.
-
Zadejte data na kartách Hodnota, Proměnná a Výraz a klepněte na Potvrdit. Viz Záložky Hodnota-Proměnná-Výraz Záložky „Hodnota“, „Proměnná“ a „Výraz“
-
Po výběru položky „Tool IO“ se vloží pole „Signal “.
-
Vyberte buď DO 0, nebo DO 1.
Vpravo se vloží pole „Hodnota“ se třemi možnostmi:
-
Použít proměnnou
-
HI
-
Nízká
-
Klepněte na možnost „Použít proměnnou“ a zobrazí se záložky „Proměnná “ a „Výraz “.
-
Zadejte údaje do obou záložek a klepněte na Potvrdit . Viz Záložky Hodnota-Proměnná-Výraz Záložky „Hodnota“, „Proměnná“ a „Výraz“
-
V poli Hodnota můžete také vybrat možnost Vysoká nebo Nízká.
|
