Iterátor mřížky

Příkaz „Grid Iterator “ umožňuje přesunout mřížku z první pozice na druhou pozici. Příkaz „Grid Iterator“ se používá v kombinaci s mřížkou vytvořenou v podnabídce „Grids“ v nabídce „Application“, která se nachází na levém panelu nástrojů. Viz Aplikace Grids Aplikace Grids

1. Přejděte na hlavní obrazovku programu. Viz Příkazové uzly.

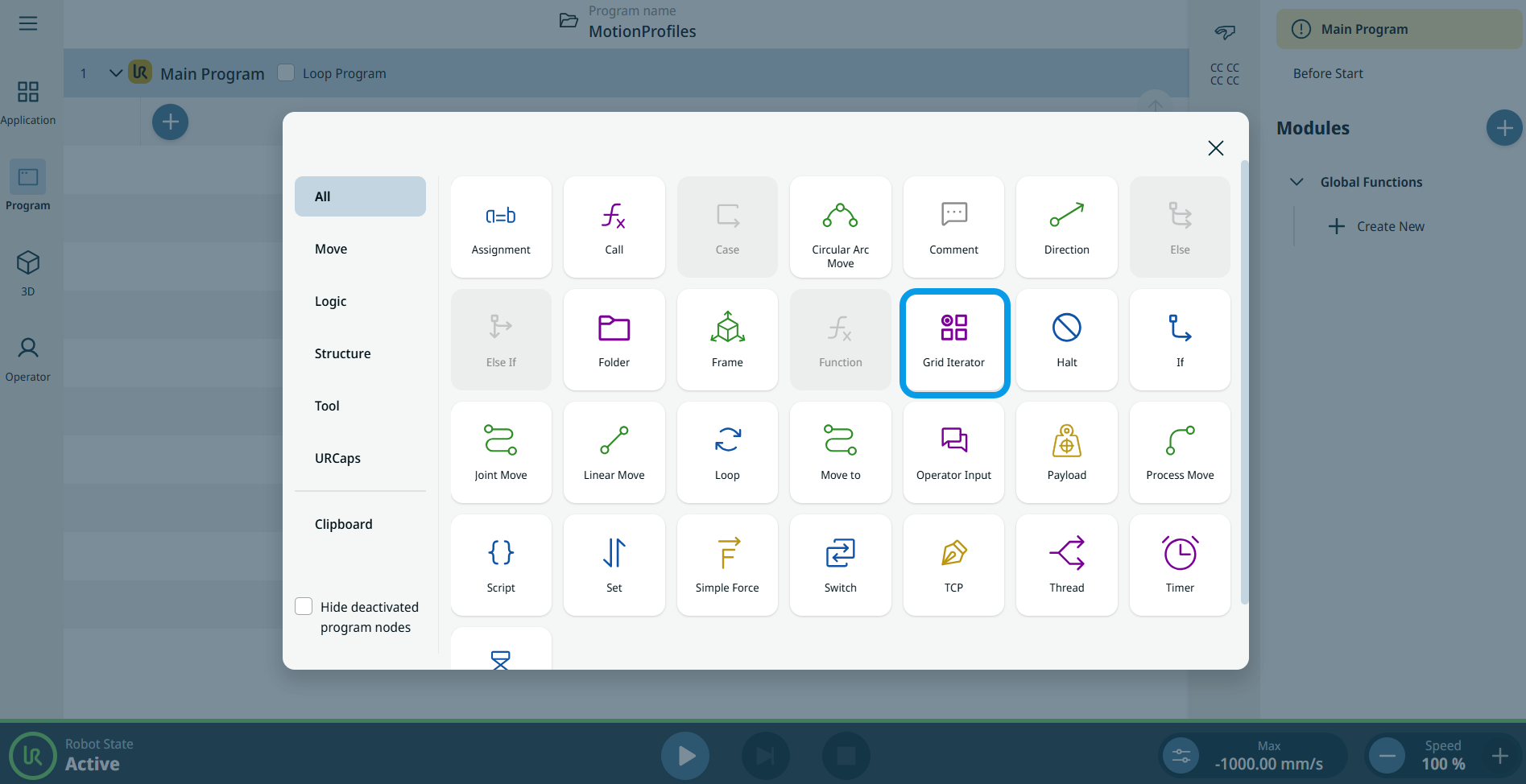

2. Klepněte na ikonu „Grid Iterator “ v panelu nástrojů „Příkazy“.



   Do programového stromu je vložen uzel programu. Uzel obsahuje upravitelné pole s názvem Proměnná mřížky a Akce .

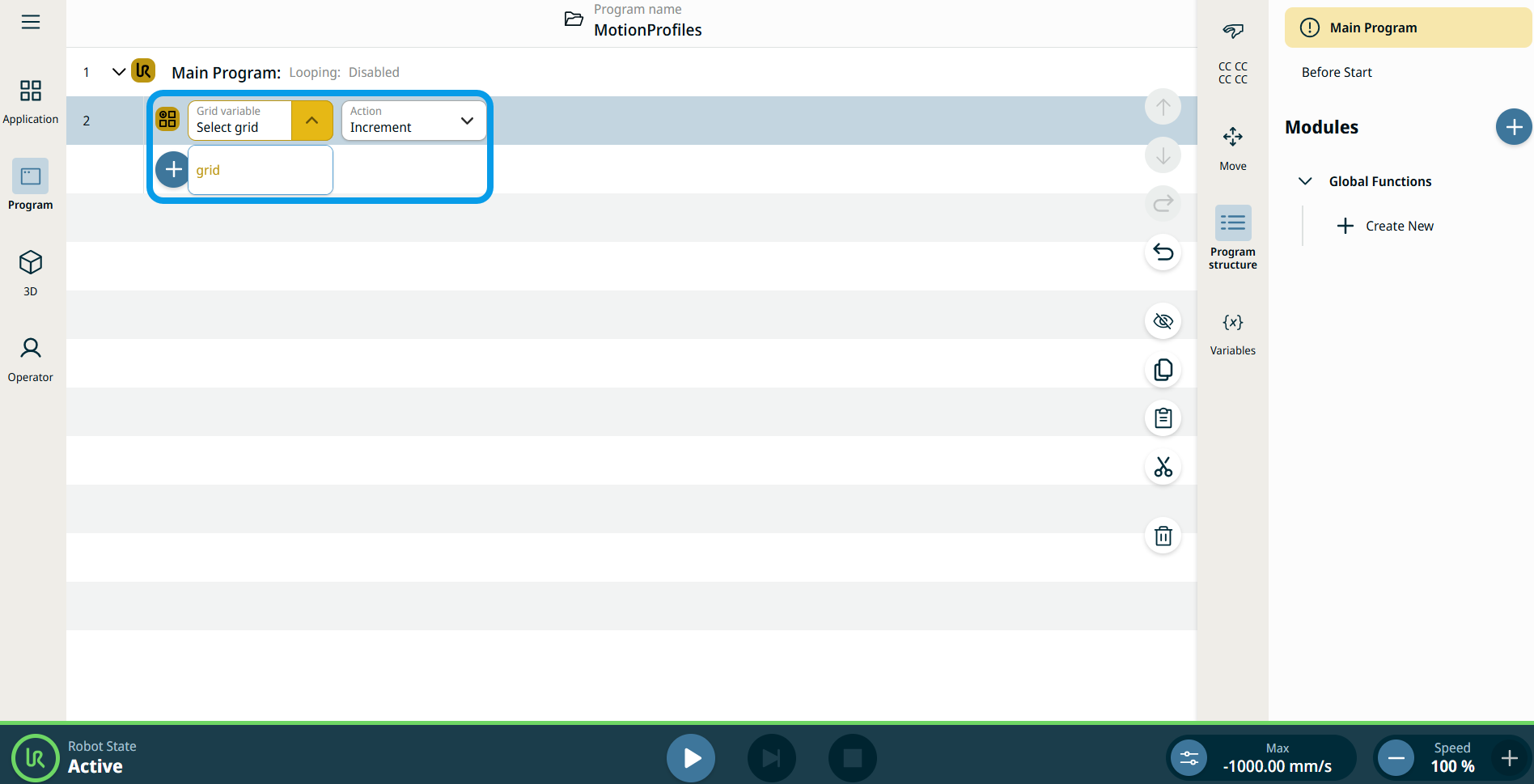

3. Klepněte na pole proměnné „Grid “.

4. Vyberte konkrétní mřížku, kterou jste vytvořili v podnabídce Mřížky v aplikaci.



5. Klepněte na pole „Akce “.

6. Vyberte buď Zvýšit nebo Vynulovat .

Každý přírůstek posune proměnnou na další pozici mřížky. Proměnnou pozice grid_iterator lze použít jako cíl v uzlu Move namísto pevného bodu trasy,což umožňuje sekvenční pohyb po mřížkovém uspořádání.
