Grid-iterator

Med kommandot ”Grid Iterator ” kan du flytta ett rutnät från den första positionen till den näst första positionen. Kommandot ”Grid Iterator” används tillsammans med ett rutnät som skapats i undermenyn ”Grids” under menyn ”Application”, som finns i verktygsfältet till vänster. Se Grids-applikationen

1. Gå till programmets huvudskärm. Se Kommandonoder.

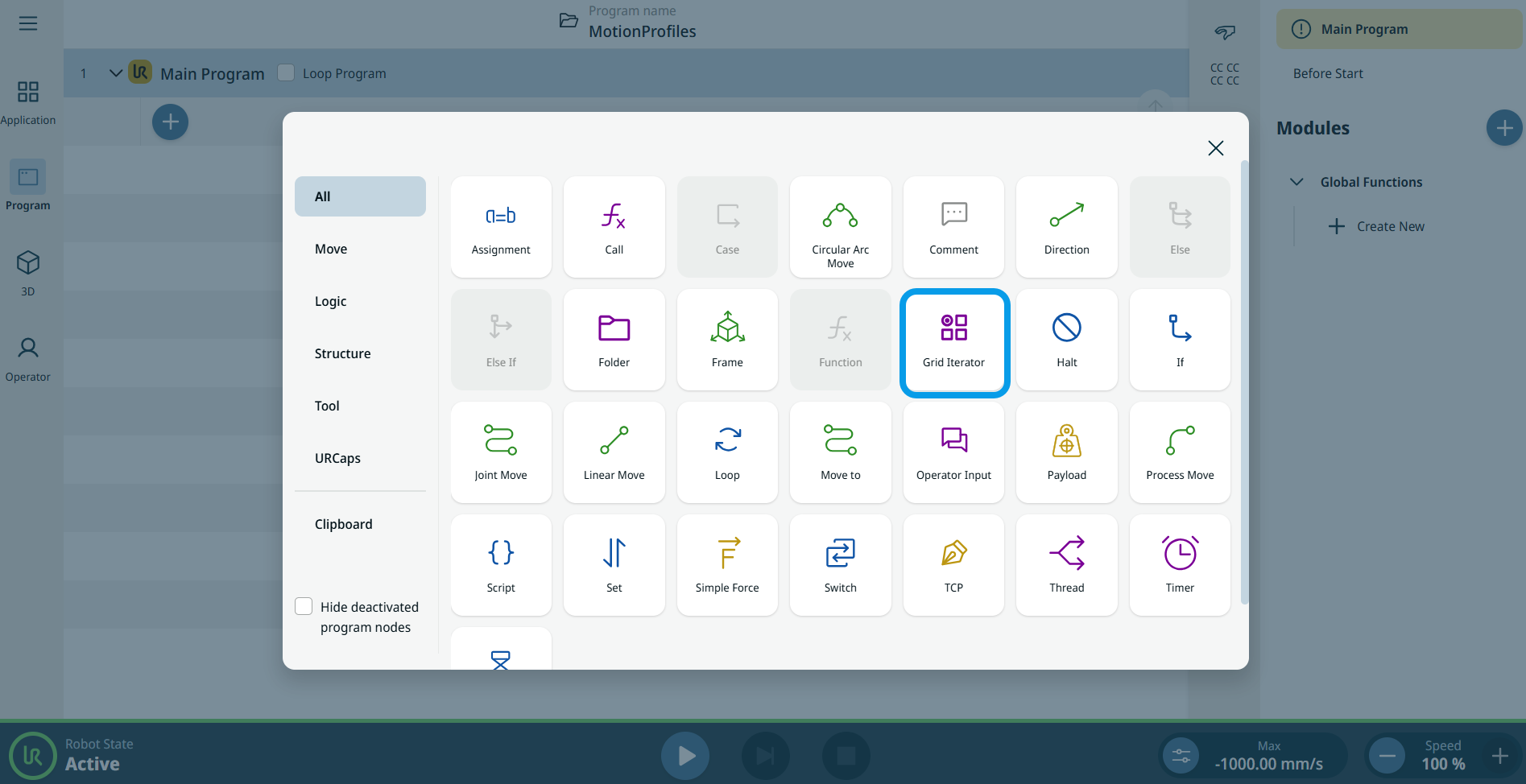

2. Tryck på ikonen för Grid Iterator i verktygslådan för kommandon.



   En nod infogas i programträdet. Noden har ett redigerbart fält med namnen Gridvariabel och Åtgärd .

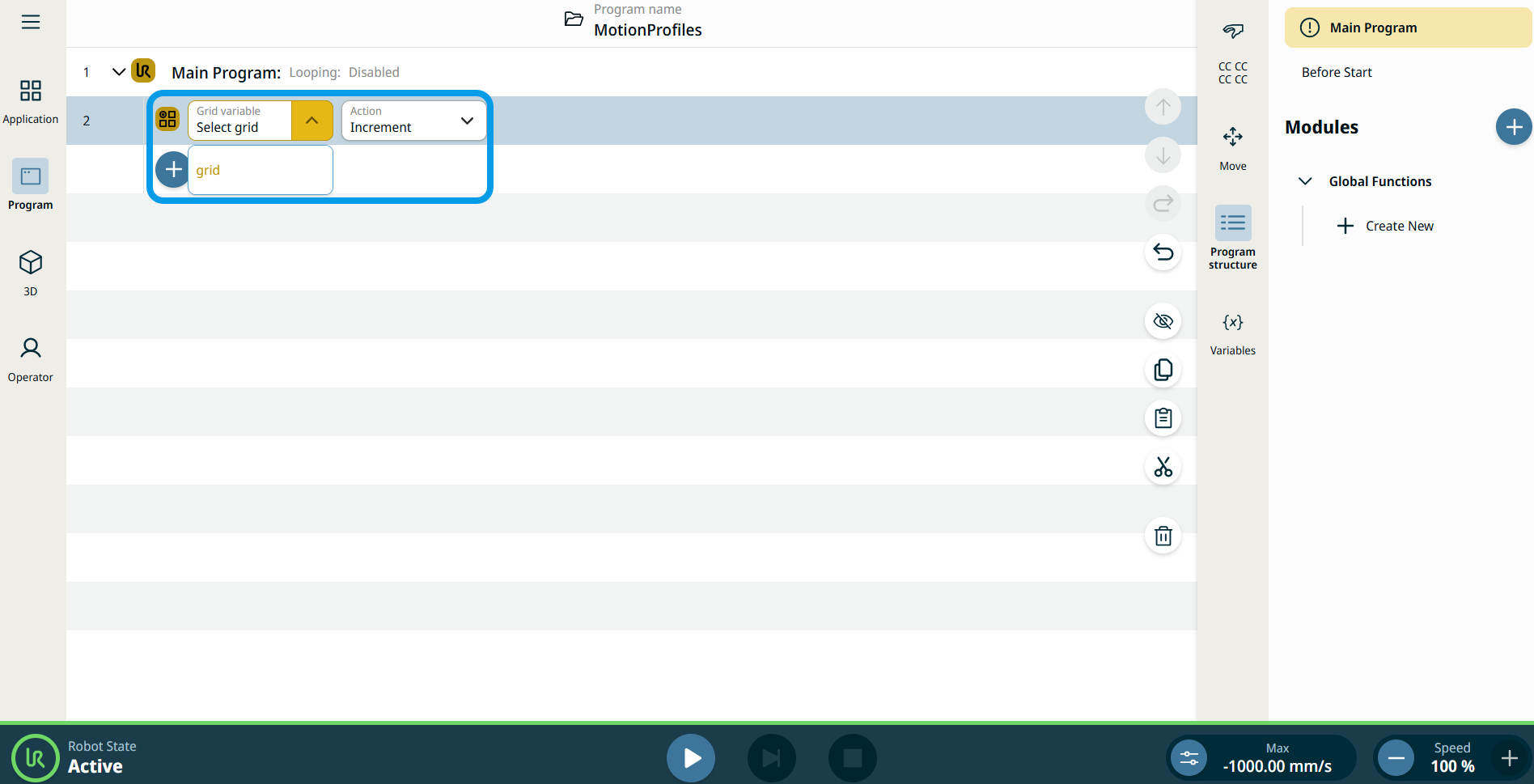

3. Tryck på fältet ”Grid-variabel ”.

4. Välj det specifika rutnät som du skapade i undermenyn Rutnät i applikationen.



5. Tryck på fältet ”Åtgärd ”.

6. Välj antingen Öka eller Återställ .

Varje steg flyttar variabeln till nästa rutposition. Variabeln för pose, grid_iterator, kan användas som mål i en Move-nod istället för en fast vägpunkt, vilket möjliggör sekventiell rörelse genom rutnätet.
