Iteratore di griglia

Il comando " Grid Iterator " consente di spostare una griglia dalla prima posizione a quella immediatamente successiva. Il comando " Iteratore griglia " viene utilizzato in combinazione con una griglia creata nel sottomenu "Griglie" del menu "Applicazione", situato nella barra degli strumenti a sinistra. Vedi Applicazione Grids Applicazione Grids

1. Vai alla schermata principale del programma. Vedere Nodi di comando.

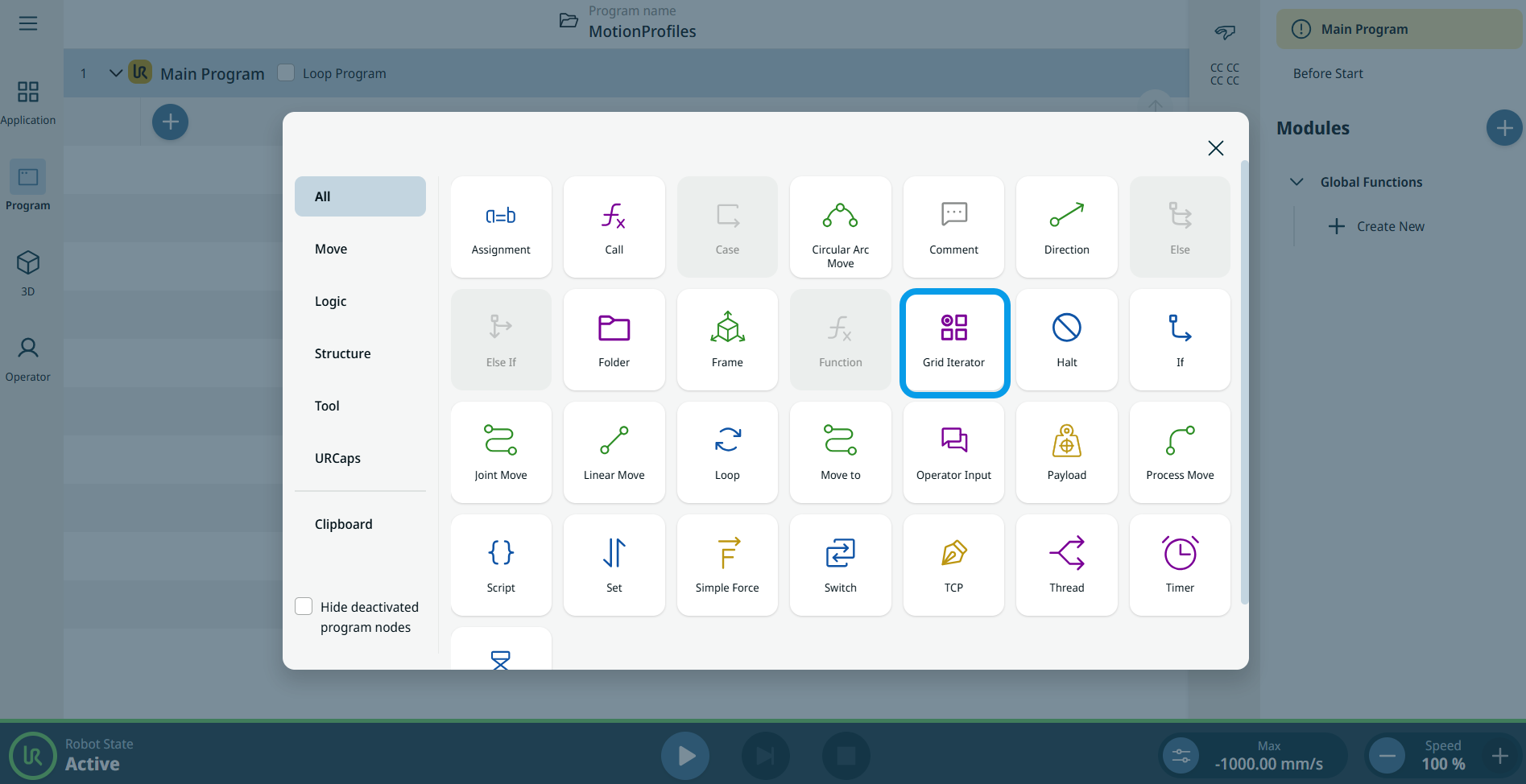

2. Tocca l'icona " Grid Iterator " nella casella degli strumenti "Comandi".



   Viene inserito un nodo programma nell'albero del programma. Il nodo presenta un campo modificabile denominato Variabile griglia e Azione .

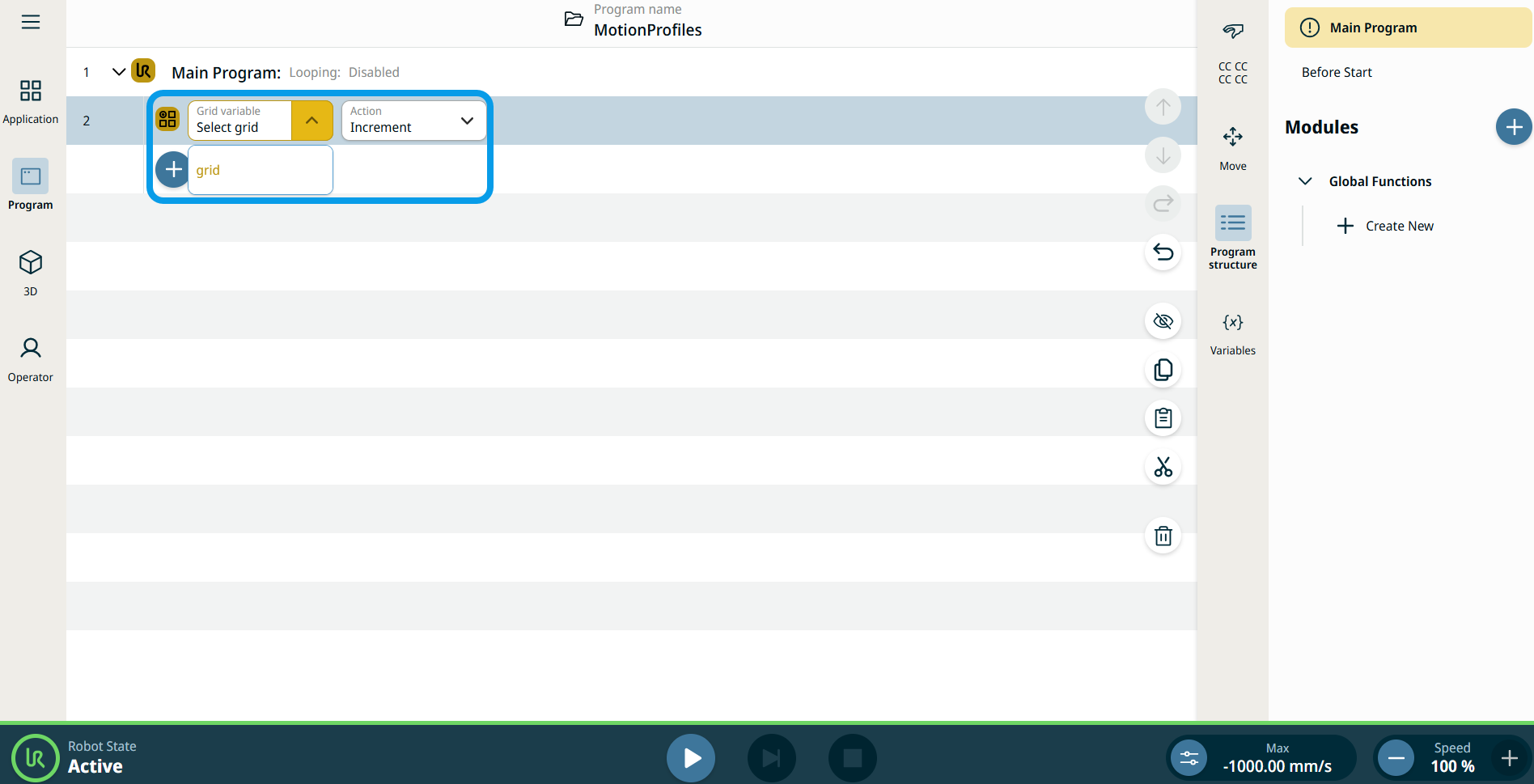

3. Tocca il campo " Variabile griglia ".

4. Selezionare la griglia specifica creata nel sottomenu Griglie dell'applicazione.



5. Tocca il campo " Azione ".

6. Selezionare Incremento o Azzeramento .

Ogni incremento sposta la variabile alla posizione successiva della griglia. La variabile di posizionamento, grid_iterator ,può essere utilizzata come destinazione in un nodo Move al posto di un punto percorso fisso, consentendo un movimento sequenziale attraverso la griglia.
