Aplikacija Grids

Opis

Aplikacija »Grids« se uporablja za nastavitev mreže, na primer za paletiranje, pri čemer določite štiri vogale in število položajev med njimi. To je podobno kot čarovnik za paletiranje v programu PolyScope 5.


Uporaba funkcionalnosti aplikacije Grids

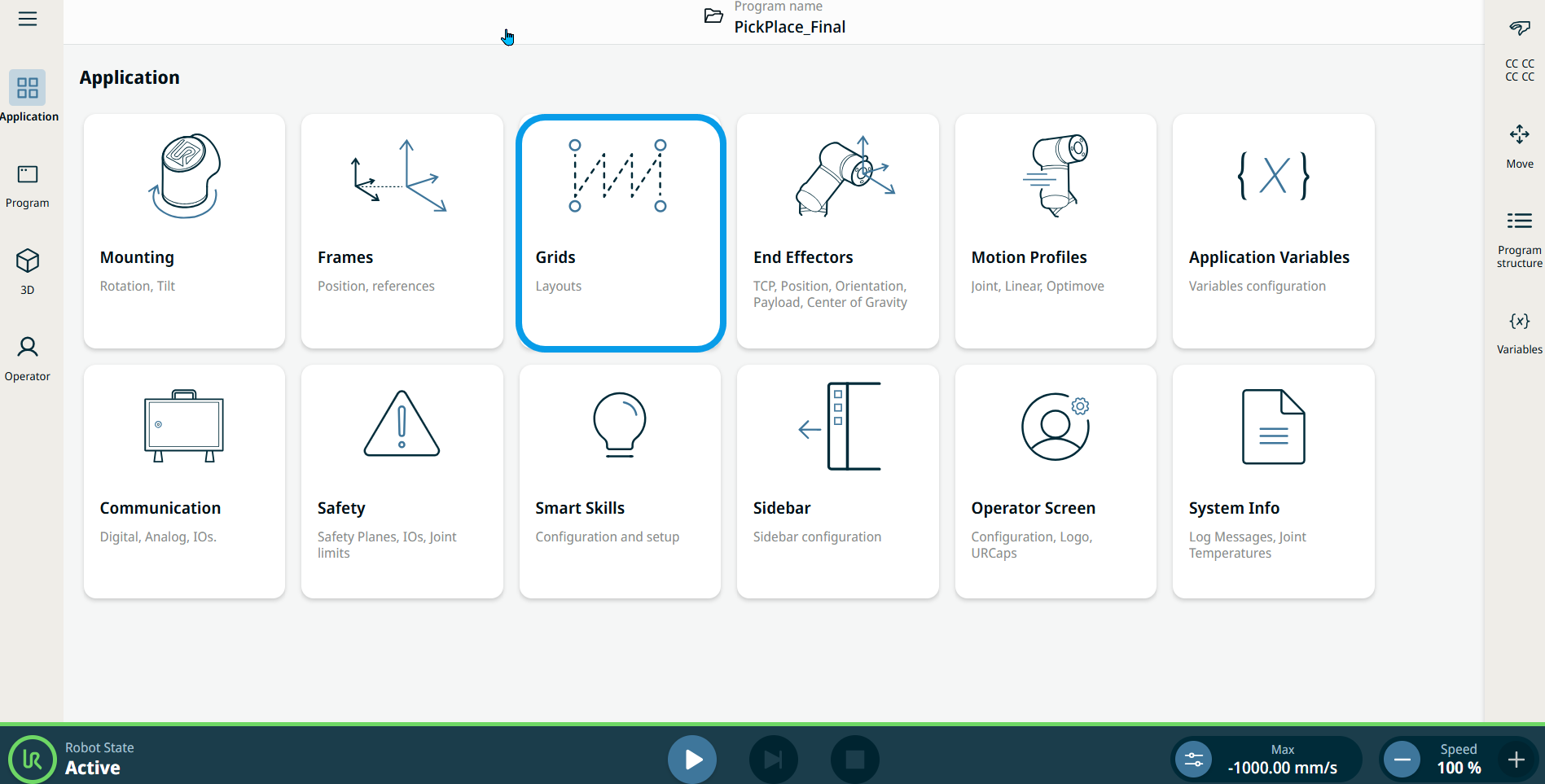

  1. Pojdite na zaslon menija Aplikacije. Glejte Zavihek Uporaba.

  2. Tapnite ikono »Mreže «.

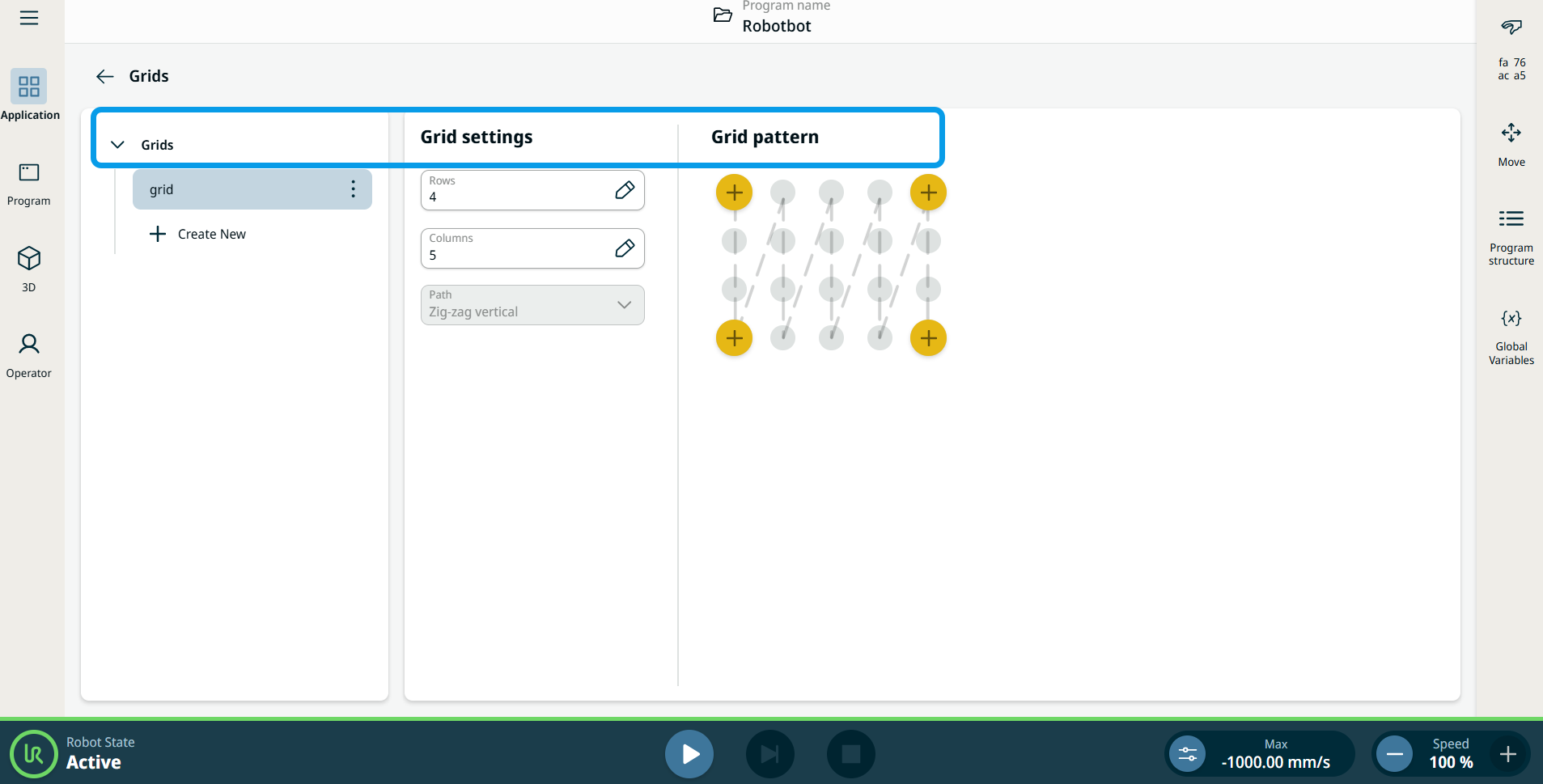

    Na glavnem zaslonu lahko na levem panelu vidite drevo mrež, na desnem panelu pa nastavitve mreže in vzorec mreže.

  3. V drevesni strukturi mrež tapnite »Ustvari novo «.

  4. V polje »Ustvari novo mrežo « vnesite ime mreže in kliknite »Shrani«.

  5. V polja pod nastavitvami tabele vnesite število vrstic in stolpcev ter tapnite »Potrdi«. Vzorec mreže ustreza tistemu, kar vnesete v nastavitvah mreže.

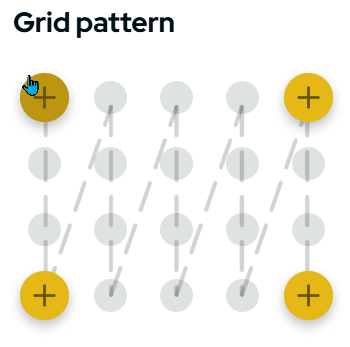

  1. V mrežnem vzorcu tapnite prvi kot (v rumenem krogu).

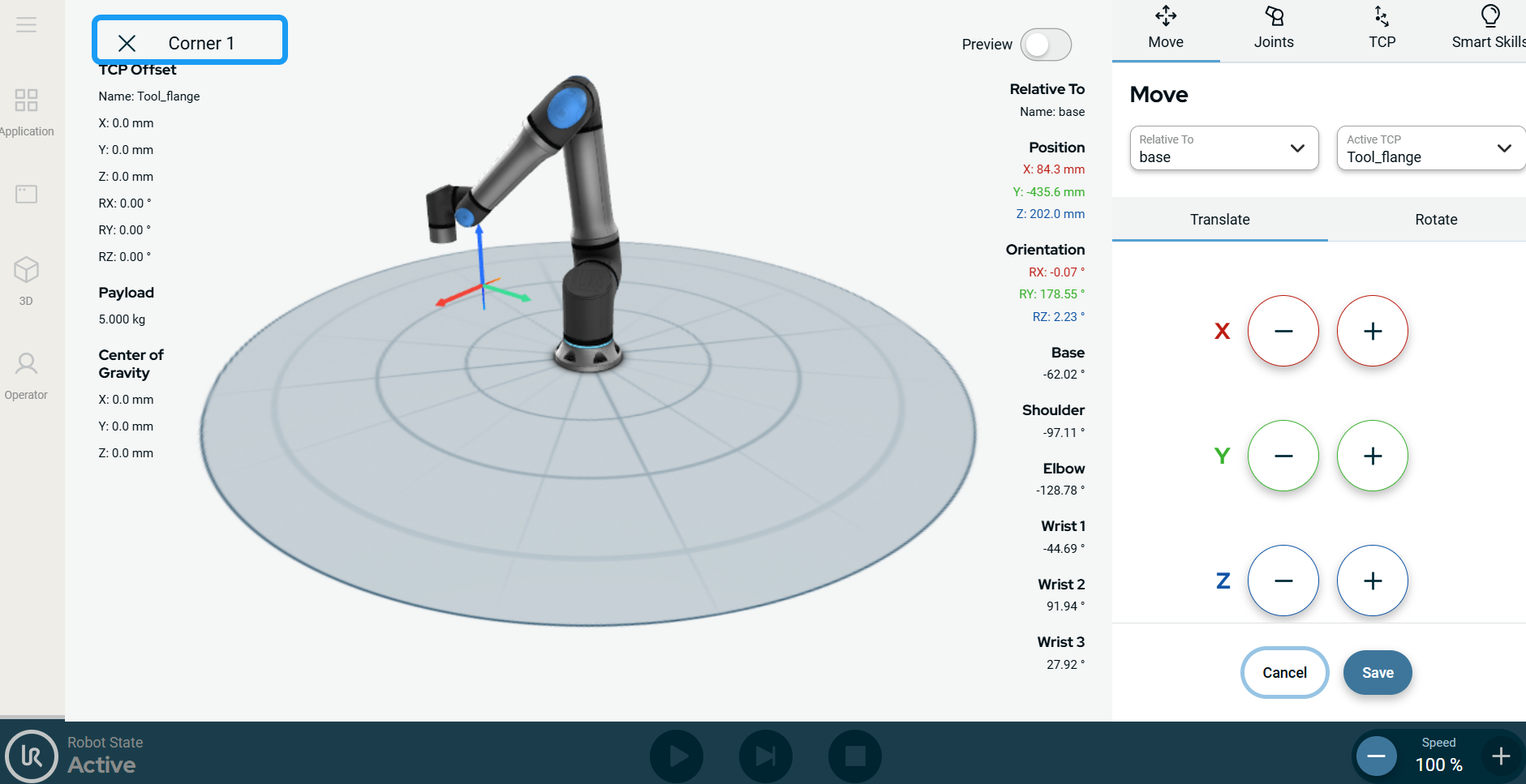

    Preusmerjeni boste v 3D-pregledovalnik robotove roke v koordinatah X, Y, Z.

  2. Na desni strani zaslona tapnite gumb minus-plus pri vsaki koordinati, da jo premaknete in zavrtite. Tapnite Shrani .

  3. Pritisnite in zavrtite, stisnite in razširite 3D-zaslon, da povečate ali pomanjšate dele robota, si ogledate bližnji posnetek, zavrtite vstran in spremenite smer gledanja.

  4. Ponovite korake 8–11 trikrat, da ustvarite mrežasti vzorec za preostale kote 2–4.

Ko je vaša mreža (Grid) nastavljena, jo lahko vključite v svoj program.
