V/I orodja

Orodje I/O spremlja in nastavlja signale v realnem času iz/v krmilno omarico.

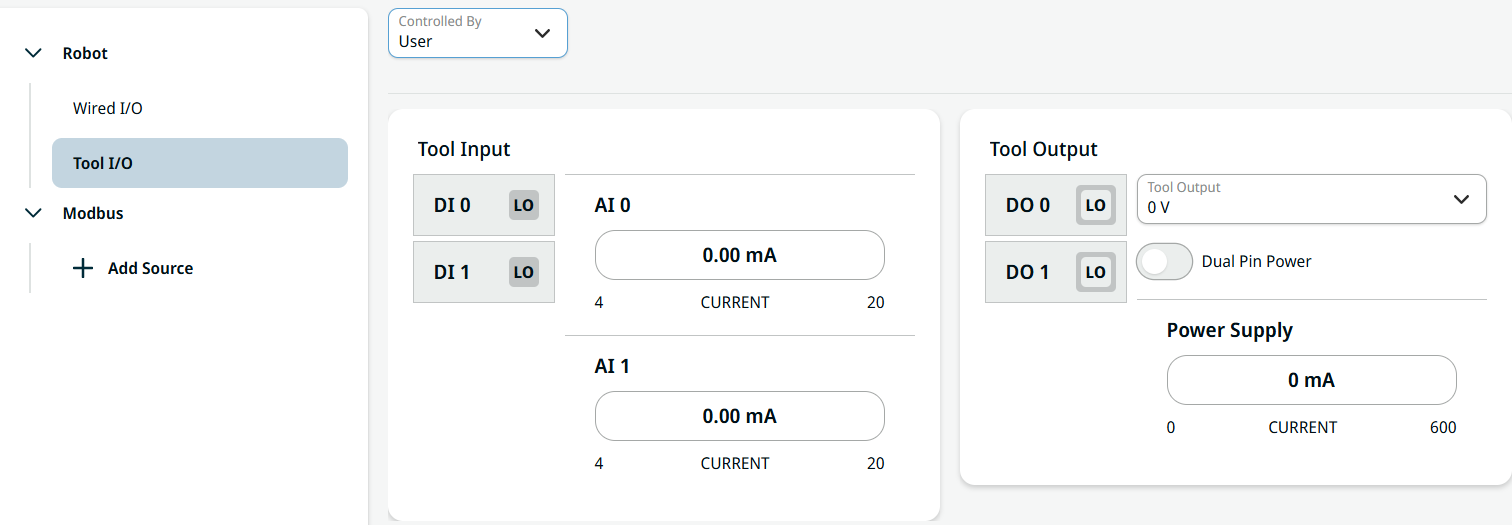

Na levem panelu tapnite »Tool I/O «. Na desni strani so prikazana polja za urejanje »Vnos orodja« in »Izhod orodja«.

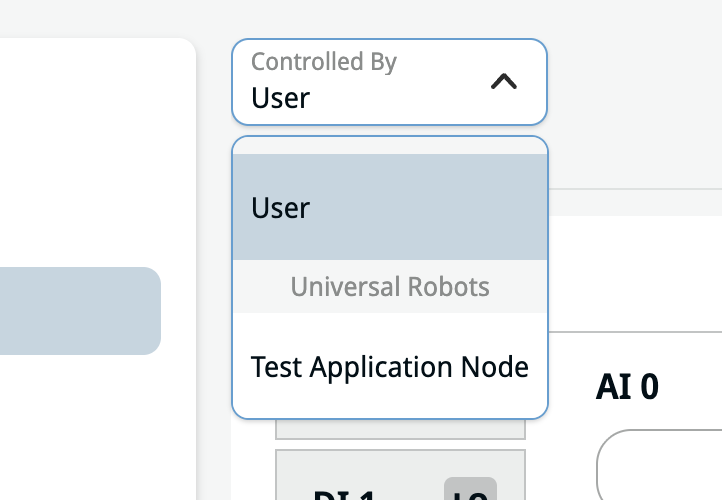

Spustni meni »Controlled By« omogoča uporabniku, da izbere URCap, ki lahko nadzira nastavitve orodja. Če je nameščen URCap, ki ima to zmožnost, se bo prikazal na seznamu. Tukaj si oglejte, kako namestiti URCap .

Ko je izbran, bo URCap odgovoren za naslednje nastavitve:

• Izhod orodja

  Nastavitev je lahko 0, 12 ali 24 V.

• Napajanje z dvojnim zatičem

  Nastavitev je lahko true ali false.

• Domena za analogne vhode

  Nastavitev toka/napetosti za analogni vhod, kot je prikazano v pojavnem oknu ob pritisku na gumb 1.

• Izhodna moč za digitalne izhode

  Nastavitev Sinking/Sourcing/Push/Pull, kot je prikazano v pojavnem oknu ob pritisku na eno od teh možnosti.

• Nastavitve komunikacije orodja

  Te nastavitve niso na voljo v uporabniškem vmesniku, vendar so to: omogočeno, hitrost prenosa, parnost, stop biti, znaki mirovanja pri sprejemu, znaki mirovanja pri pošiljanju.

Ob izbiri URCap bodo vsi elementi za upravljanje, povezani z zgornjimi nastavitvami, onemogočeni. Nove nastavitve se bodo uporabile, ko bo izbran vnos v spustnem meniju, ob nalaganju programa in ob predvajanju programa.
