Pour accéder à Wired IO
|
-
Appuyez sur Wired IO dans le panneau de gauche.

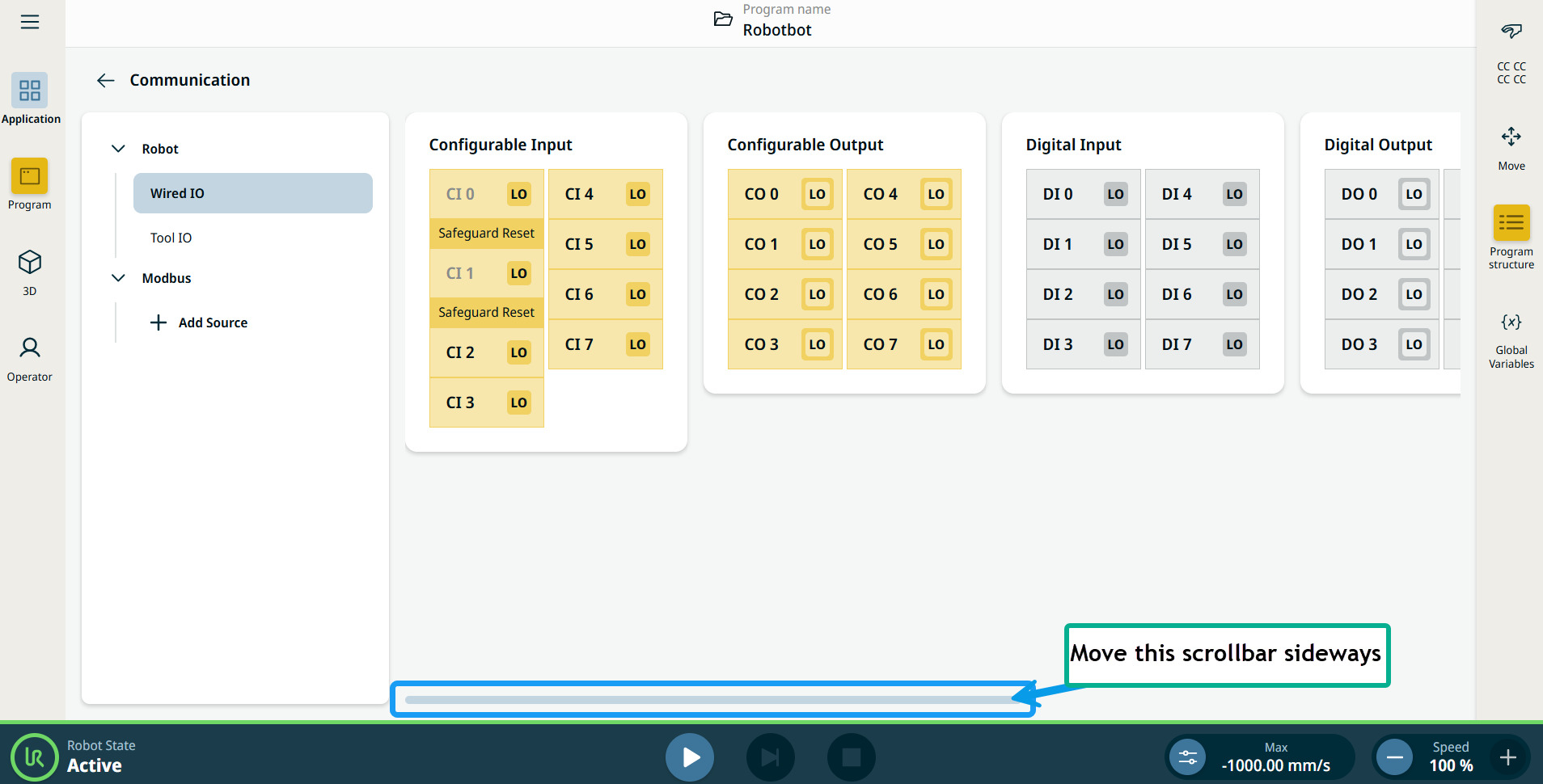

L'écran « Communication » affiche l'état actuel des E/S, y compris pendant l'exécution du programme. En cas de modification quelconque au cours de l'exécution du programme, il s'arrête. À l'arrêt du programme, tous les signaux de sortie conserveront leur état.
-
Utilisez la barre de défilement située dans le panneau de droite pour vous déplacer latéralement ; vous pourrez ainsi voir les champs modifiables des six composants de l'E/S câblée :
-
Entrée configurable
-
Sortie configurable
-
Entrée numérique
-
Sortie numérique
-
Entrée analogique
-
Sortie analogique
Cette entrée sert à démarrer, arrêter ou mettre en pause le programme, ou fait office de bouton de fonctionnement libre externe.
La sortie indique si le robot est en marche ou non.
|
