So greifen Sie auf Wired IO zu
|
-
Tippen Sie im linken Bereich auf „Wired IO “.

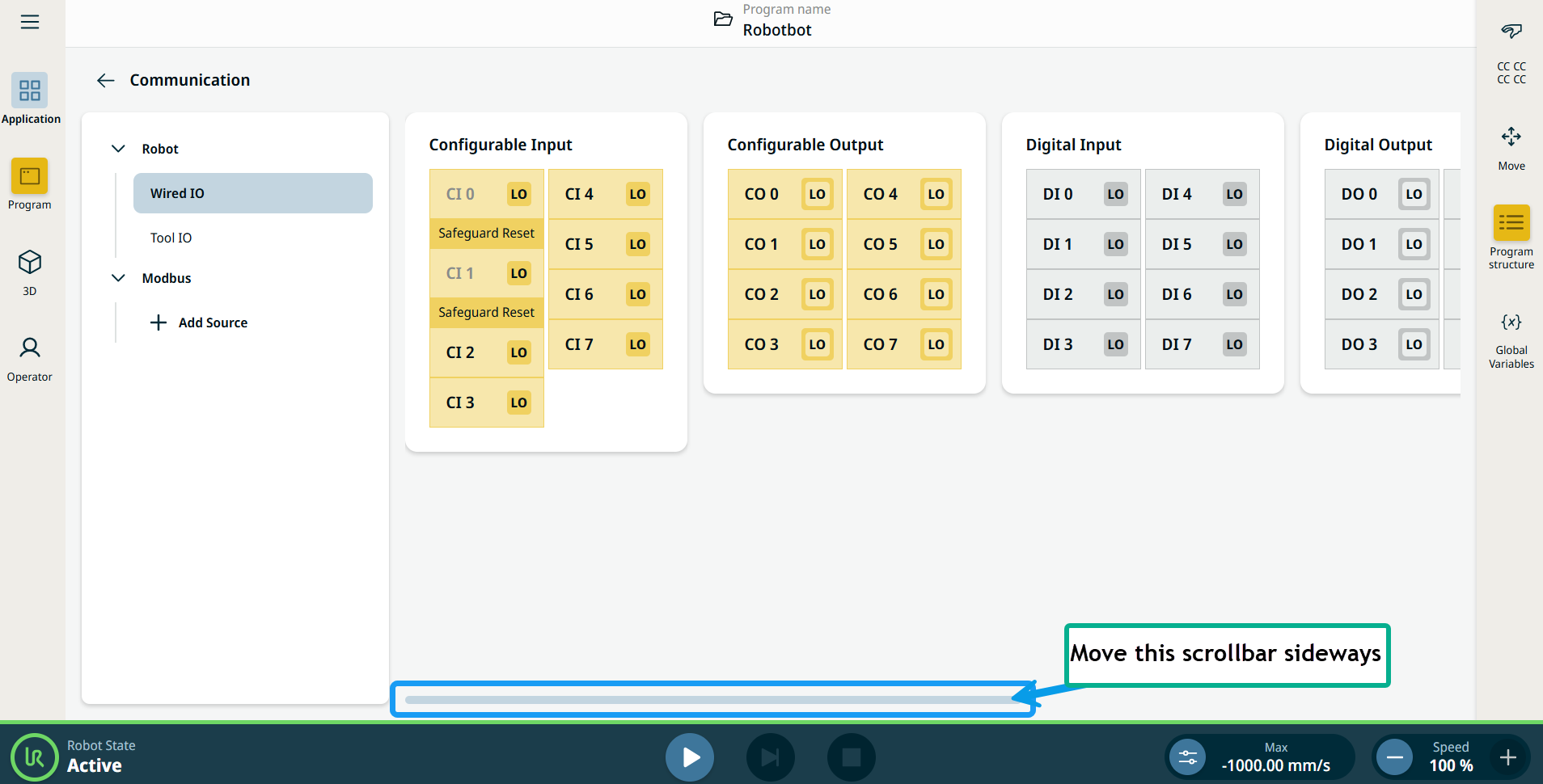

Der Bildschirm „Kommunikation“ zeigt den aktuellen Status der E/A an, auch während der Programmausführung. Werden während der Ausführung des Programms Änderungen vorgenommen, so stoppt das Programm. Wenn ein Programm stoppt, behalten alle Ausgangssignale ihren Status bei.
-
Verwenden Sie die Bildlaufleiste im rechten Bereich, um seitlich zu scrollen, und Sie sehen die bearbeitbaren Felder der sechs Komponenten des kabelgebundenen E/A:
-
Konfigurierbarer Eingang
-
Konfigurierbarer Ausgang
-
Digitaler Eingang
-
Digitaler Ausgang
-
Analoger Eingang
-
Analoger Ausgang
Die Eingabe dient zum Starten, Stoppen oder Anhalten des Programms oder als externe Freedrive-Taste.
„Output“ zeigt an, ob der Roboter läuft oder nicht.
|
