Werkzeug E/A

Das Tool „E/A“ überwacht und stellt die Live-E/A-Signale von/zur Control-Box ein.

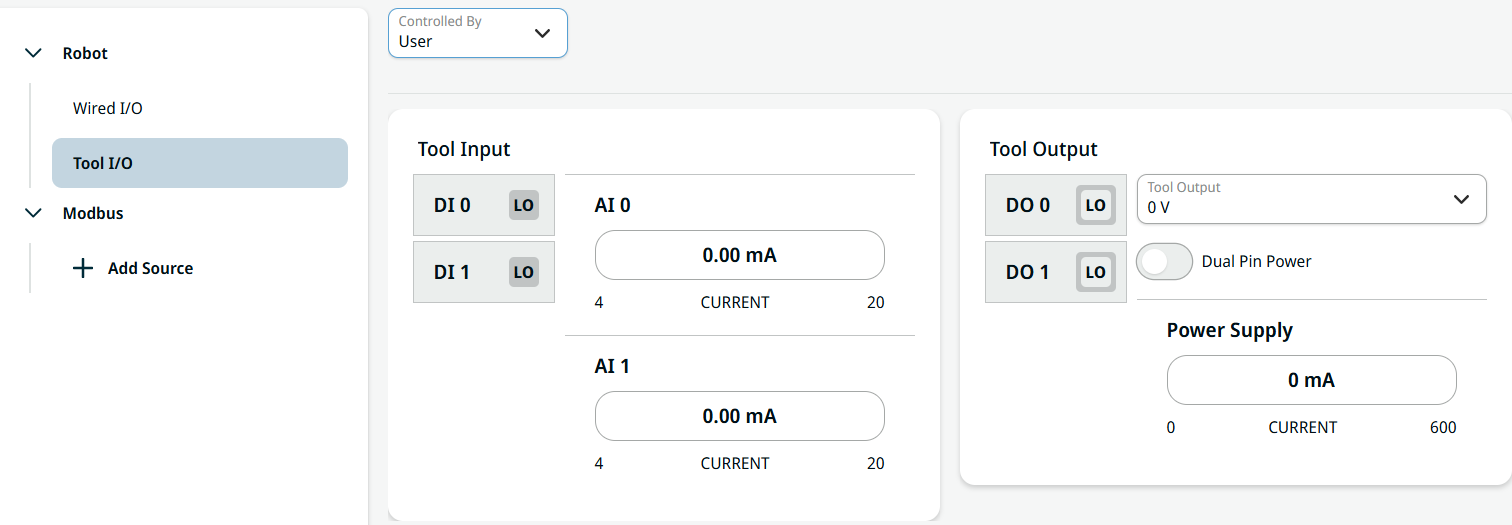

Tippen Sie im linken Bereich auf „Tool I/O “. Rechts sehen Sie die bearbeitbaren Felder „Werkzeugeingabe“ und „Werkzeugausgabe“.

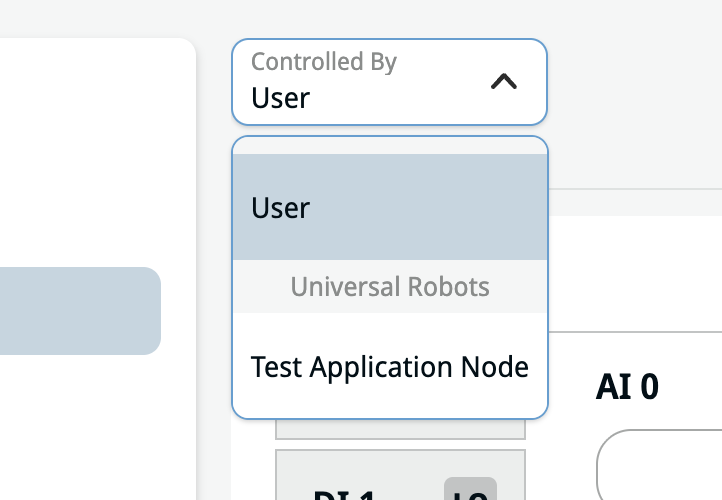

Über das Dropdown-Menü „Gesteuert durch“ kann der Benutzer eine URCap auswählen, mit der die Werkzeugeinstellungen gesteuert werden können. Wenn ein URCap installiert ist, das über diese Funktion verfügt, wird es in der Liste angezeigt. Hier erfahren Sie, wie Sie ein URCap installieren.

Wenn diese Option ausgewählt ist, ist die URCap für die folgenden Einstellungen zuständig:

• Werkzeugausgang

  Der Wert kann 0, 12 oder 24 V betragen.

• Doppel-Pin-Strom

  Der Wert kann entweder „true“ oder „false“ sein.

• Domäne für analoge Eingänge

  Einstellung von Strom/Spannung pro Analog-Eingang, wie im Popup-Fenster beim Drücken der Taste „1“ zu sehen.

• Ausgangsleistung für digitale Ausgänge

  Einstellung von „Sinking“, „Sourcing“, „Push“ und „Pull“, wie im Popup-Fenster zu sehen, wenn eine der Optionen angeklickt wird.

• Einstellungen für die Werkzeugkommunikation

  Diese Einstellungen sind in der Benutzeroberfläche nicht verfügbar, umfassen jedoch die Optionen „Enabled“, „Baudrate“, „Parität“, „Stoppbits“, „Rx-Leerzeichen“ und „Tx-Leerzeichen“.

Bei Auswahl eines URCap werden alle Steuerelemente, die sich auf die oben genannten Einstellungen beziehen, deaktiviert. Die neuen Einstellungen werden übernommen, wenn ein Eintrag aus der Dropdown-Liste ausgewählt wird, wenn das Programm geladen wird und wenn das Programm abgespielt wird.
