Uttrycksredigeraren

Beskrivning

På fliken Expression kan du infoga ett uttryck, som ska vara ett giltigt URScript och utvärderas till rätt typ. Ett uttryck i en If -nod utvärderas till ett booleskt värde. Medan en strängtyp kräver att citattecken används. Dessutom kan du på fliken Uttryck enkelt infoga en variabel i uttrycket.



Exempel på användning av fliken Expression

Skapa en programloopräknare.

  1. Tryck på ikonen Program i huvudnavigeringen.

  2. Tryck på ikonen Lägg till .

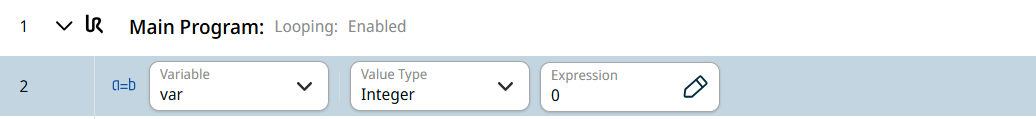

  3. Tryck på kommandot Assignment . Se Tilldelning .

  4. Välj Heltal i fältet Värdetyp .

  5. Tryck på fältet ”Uttryck ”.

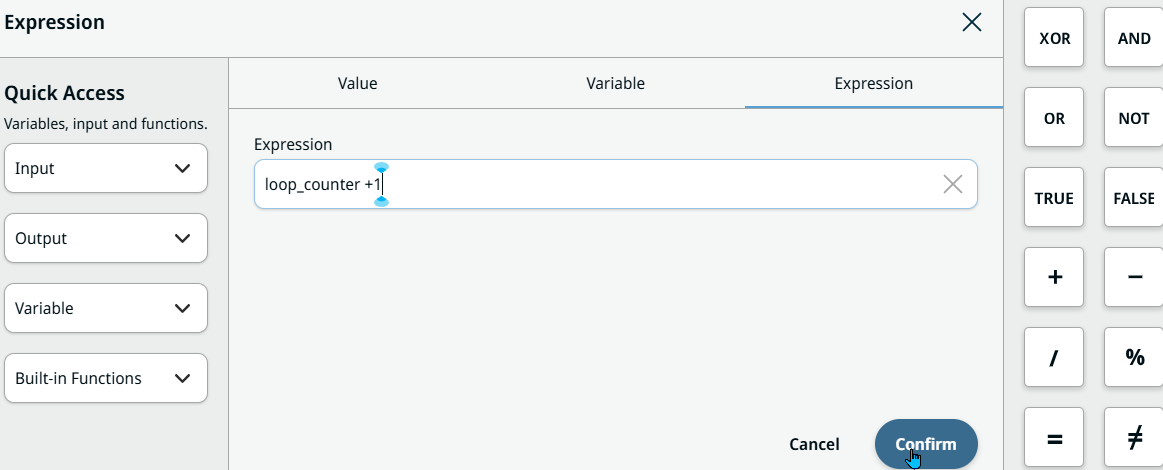

  6. Tryck på fliken ”Uttryck” i popup-fönstret så öppnas uttrycksredigeraren. Här kan du ställa in uttrycket till loop_counter +1 och Bekräfta .




Uttrycksredigeraren

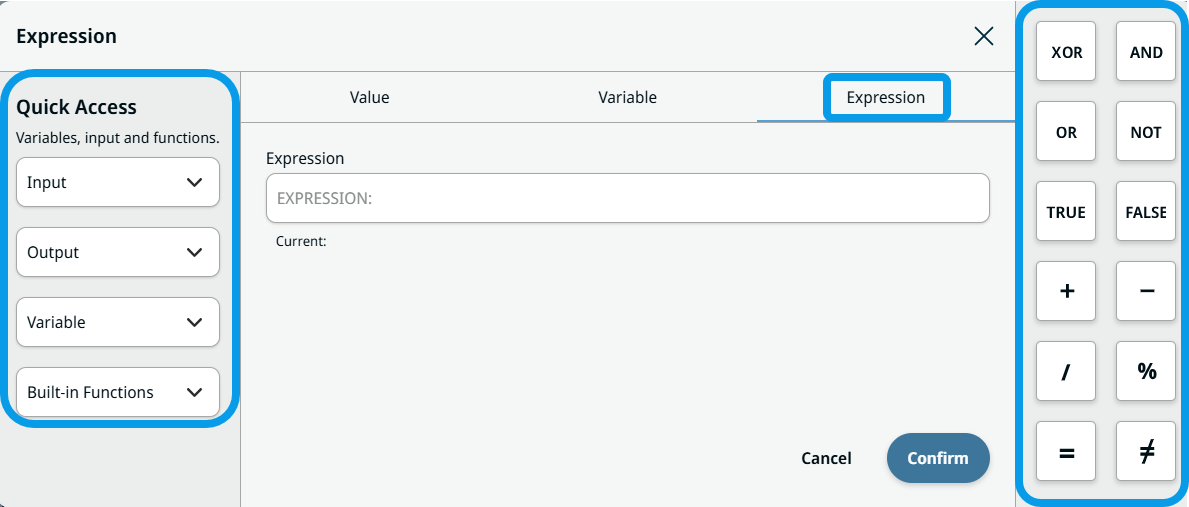

I uttrycksredigeraren finns genvägar för att infoga funktioner, IO:er och logiska operatorer i uttryck.

I den vänstra kolumnenser du avsnittet Snabbåtkomst, där du enkelt kan infoga en ingång, utgång, variabel eller inbyggd funktion vid den aktuella markörpositionen. Från och med PolyScope X 10.14 identifieras in- och utsignaler dynamiskt från alla registrerade källor och grupperas efter källa i väljarna. Se Signaler i uttrycksredigeraren”.

I den högra kolumnen finns knappar för att infoga vanliga logiska operatorer och värden, såsom AND, OR, NOT, TRUE, FALSE. Denna funktionalitet har lagts till i alla dialogrutor med flikar, liksom i några nodfält som tidigare endast accepterade en sträng, till exempel noden If.
