Analoge uitgang

Beschrijving

De analoge uitgang heeft twee velden voor AO 0 en AO 1. Net als bij analoge ingang kan deze worden ingesteld op 4–20 mA.

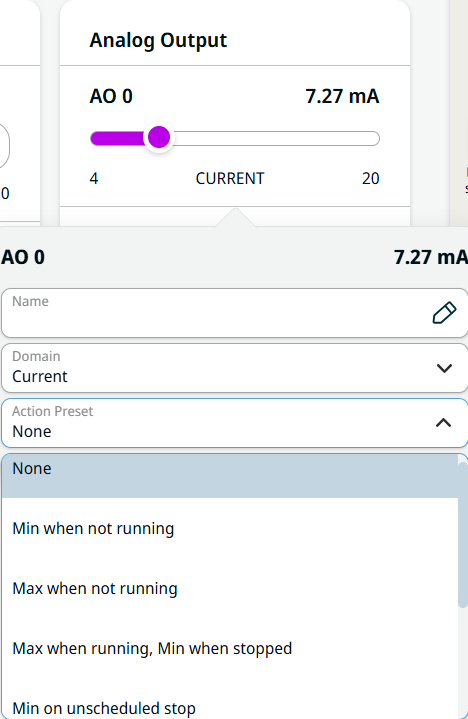

Toegang tot analoge uitgang

  1. Tik op de paarse schuifregelaar van elk veld om de stroom- of spanningsinstellingen aan te passen.

  2. Tik op AO 0 .

  3. In het veld ‘Domein ’ kun je kiezen tussen ‘Stroom’ of ‘Spanning’.

  4. Tik op het veld ‘Actievoorinstelling’; er zijn acht opties beschikbaar:

    • Geen

    • Min. bij niet lopen

    • Max. bij niet lopen

    • Max. bij lopen, min. wanneer gestopt

    • Min. bij ongeplande stop

    • Min. bij ongeplande stop, anders max.

    • Max als aandrijfstroom is ingeschakeld, anders Min

    • Min als aandrijfstroom is ingeschakeld, anders Max



  1. Kies de relevante actie-instelling. De paarse schuifregelaar geeft de door u gekozen actie-instelling weer.

  2. Tik op AO 1 en herhaal stap 3–5.

    Door de laatste twee actievoorinstellingen te selecteren, worden de min./max.-waarden van de signalen gewijzigd wanneer de stroom wordt uit- of ingeschakeld.
