Vstupy/výstupy nástroje

Nástroj I/O monitoruje a nastavuje živé signály I/O z/do ovládací jednotky.

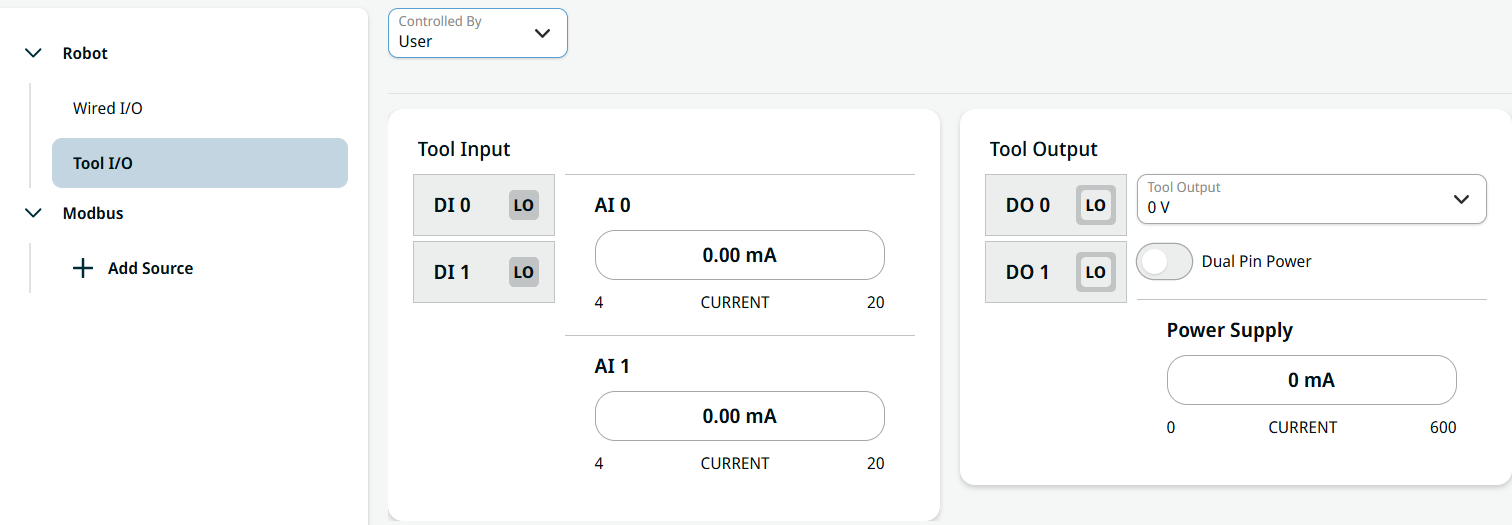

Na levém panelu klepněte na položku „Tool I/O “. Vpravo vidíte editovatelná pole Tool Input a Tool Output.

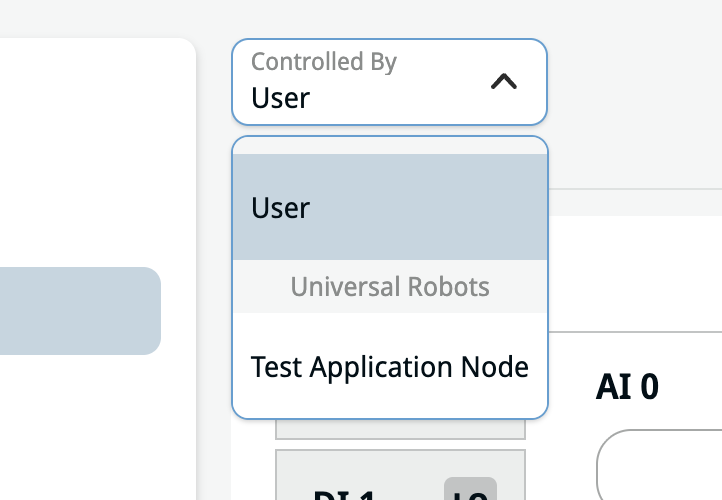

Rozbalovací nabídka „Controlled By “ umožňuje uživateli vybrat URCap, který může řídit nastavení nástroje. Pokud je nainstalován modul URCap s touto funkcí, zobrazí se v seznamu. Zde se dozvíte, jak nainstalovat URCap .

Po výběru bude URCap zodpovědný za následující nastavení:

• Výstup nástroje

  Nastavení může být 0, 12 nebo 24 V.

• Dvoupinové napájení

  Nastavení je buď true, nebo false.

• Doména pro analogové vstupy

  Nastavení proudu/napětí pro analogový vstup, jak je vidět ve vyskakovacím okně po stisknutí tlačítka „1“.

• Výstupní výkon pro digitální výstupy

  Nastavení Sinking/Sourcing/Push/Pull, jak je vidět ve vyskakovacím okně po stisknutí jedné z těchto možností.

• Nastavení komunikace nástrojů

  Tato nastavení nejsou k dispozici v uživatelském rozhraní, jedná se však o parametry „enabled“, přenosovou rychlost, paritu, stop bity, znaky nečinnosti na příjmu (rx idle chars) a znaky nečinnosti na vysílání (tx idle chars).

Po výběru modulu URCap budou všechny ovládací prvky související s výše uvedenými nastaveními deaktivovány. Nová nastavení se použijí při výběru položky z rozevíracího seznamu, při načtení programu a při spuštění programu.
