Indicadores de validación

A partir de la versión SW 10.14.0 de PolyScope X, los errores de validación se muestran con insignias que indican el número de notificaciones y resaltados en el borde izquierdo, en lugar de botones con iconos amarillos.

Los indicadores de validación te avisan cuando la introducción de un programa o de unos ajustes no supera la validación; por ejemplo, cuando un nodo de comando está incompleto, falta una referencia o una expresión no es válida.

Anteriormente, los botones con iconos amarillos señalaban los errores de validación en la barra lateral ,la navegación principal ,el árbol de programa y los cuadros de diálogo de configuración. El diseño actualizado es más limpio y menos intrusivo, aunque sigue indicando dónde se producen los errores.

Los indicadores de validación no son lo mismo que los fallos de seguridad, los estados de parada de emergencia ni los cuadros de diálogo de error del controlador.

• En la barra lateral y en la navegación principal ,una insignia con el recuento de notificaciones situada en un icono indica cuántos errores de validación hay en esa zona.

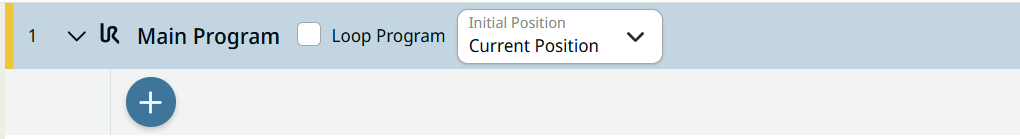

• En el árbol de programa, los nodos de comandos no válidos se marcan con un borde resaltado a la izquierda en lugar de con un icono amarillo.



• Un nodo de programa solo se muestra como no válido cuando ese nodo en sí mismo no es válido.

• Un nodo principal del árbol de programa solo se muestra como no válido cuando está oculto y contiene nodos secundarios no válidos.

• En los cuadros de diálogo de configuración de comandos de movimiento —como Dirección , Movimiento C, Movimiento P , Ir a, Se desplaza ay Trayectoria — las pestañas no válidas utilizan el estado de validación estándar de las pestañas en lugar de iconos amarillos.



1. Busca las insignias con el recuento de notificaciones en la barra lateral o en la navegación principal ,o bien las partes resaltadas en el borde izquierdo del árbol de programa.

2. Pulsa el icono o el nodo con el indicador para abrir el área que contiene el error.

3. Revisa el nodo resaltado o la pestaña no válida y completa o corrige los datos necesarios.

4. Cuando la entrada es válida, la marca, el resaltado del borde o el indicador de pestaña se eliminan automáticamente.

Para obtener una visión general de la pantalla del programa y del árbol de programa, consulte Menú del programa Menú del programa
