Grids Uygulaması

Açıklama

Grids uygulaması , paletleme gibi işlemler için bir ızgara oluşturmak amacıyla kullanılır; bu uygulamada dört köşe ve bunlar arasındaki konum sayısını tanımlarsınız. Bu, PolyScope 5'teki paletleme sihirbazına benziyor.


Grids uygulamasının işlevlerini kullanma

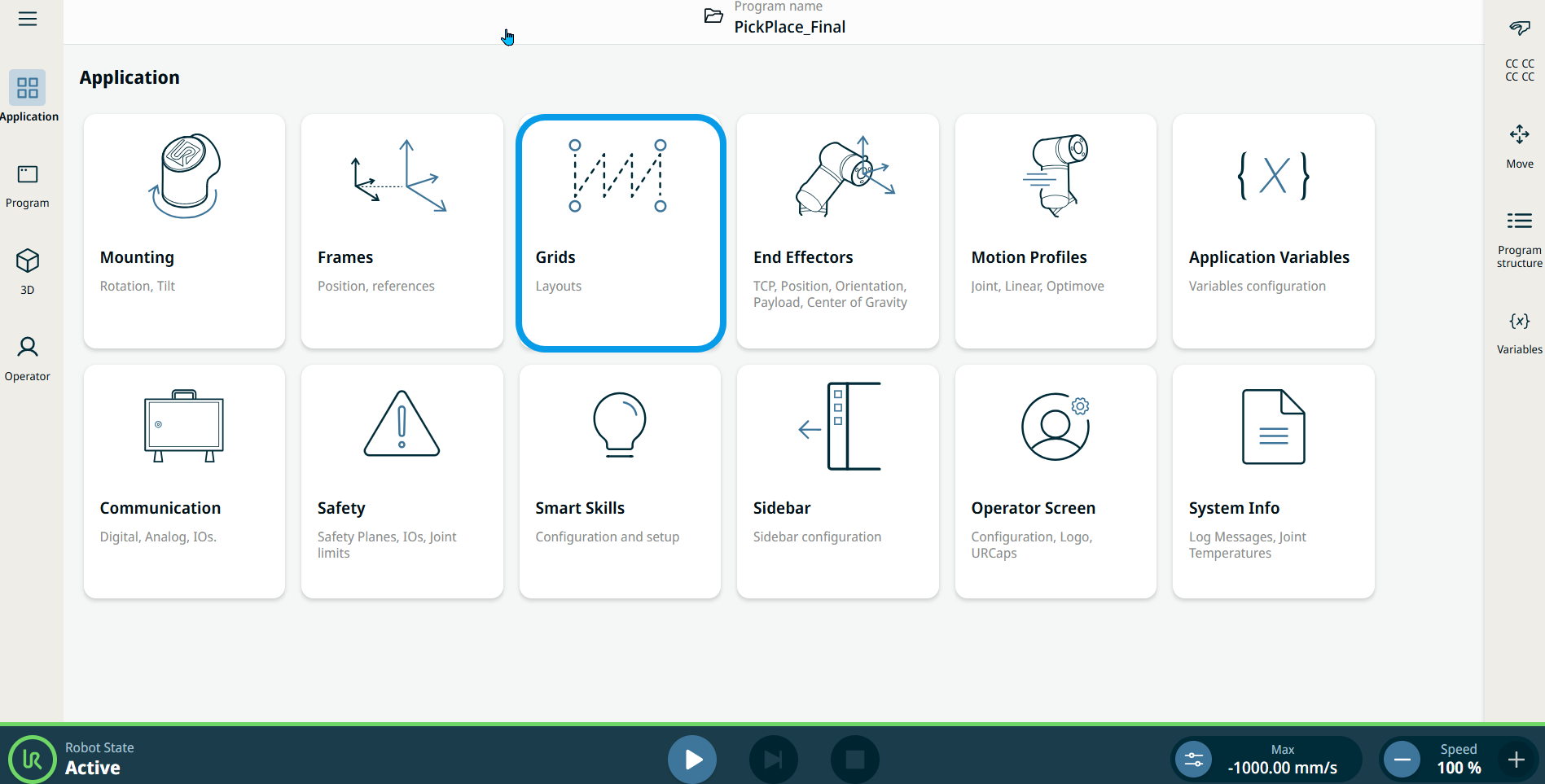

  1. Uygulama menüsü ekranına gidin. Uygulama Sekmesi bakın.

  2. Grids simgesine dokunun.

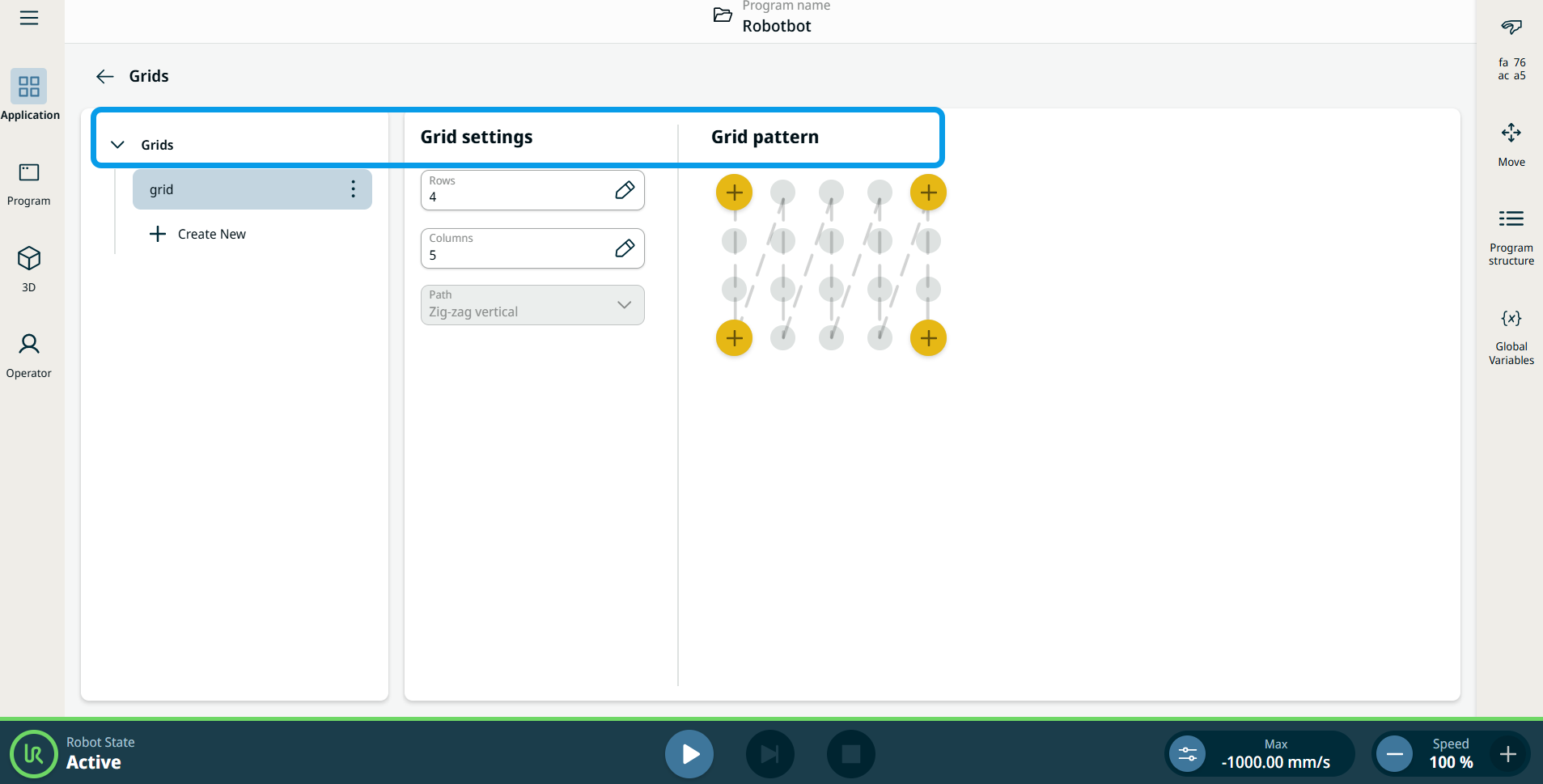

    Ana ekranda, sol panelde ızgara ağacını, sağ panelde ise ızgara ayarlarını ve ızgara desenini görebilirsiniz.

  3. Izgara ağacında “Yeni Oluştur ” seçeneğine dokunun.

  4. "Yeni ızgara oluştur " alanına ızgara adını girin ve " Kaydet" düğmesine basın.

  5. Tablo ayarları altında bulunan alanlara satır ve sütun sayılarını girin ve “Onayla” düğmesine dokunun. Izgara deseni, ızgara ayarlarında girdiğiniz değerlere karşılık gelir.

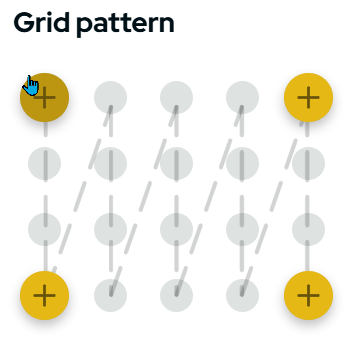

  1. Izgara deseninde, ilk köşeye (sarı daire içinde) dokunun.

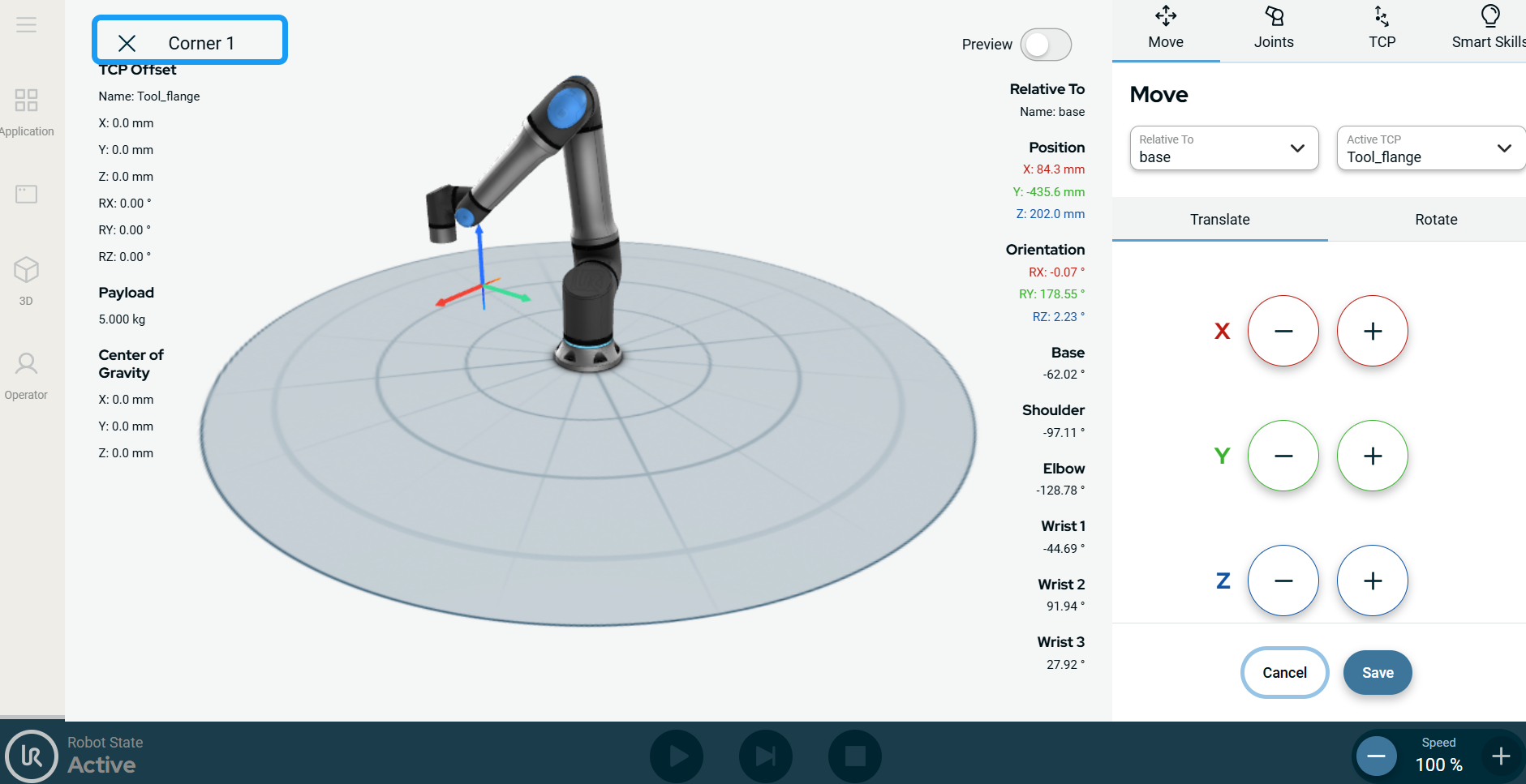

    X, Y, Z koordinatlarında robot kolunun 3D görüntüleyicisine yönlendirileceksiniz.

  2. Ekranın sağ tarafında, kaydırma ve döndürme işlemleri için her bir koordinatın yanındaki eksi-artı düğmesine dokunun. Kaydet düğmesine dokunun.

  3. 3D ekrana basıp döndürün, parmaklarınızı bir araya getirip ayırarak robot parçalarını yakınlaştırın veya uzaklaştırın, yakın plan görüntüsünü alın, yana doğru döndürün ve diğer görüntüleme yönlerini deneyin.

  4. Kalan 2–4 numaralı köşeler için ızgara deseni oluşturmak üzere 8–11. adımları üç kez tekrarlayın.

Grid'iniz kurulduktan sonra, bunu programınıza entegre edebilirsiniz.
