Indikátory validácie

Od verzie SW 10.14.0 pre PolyScope X sa chyby validácie zobrazujú pomocou označení počtu upozornení a zvýraznenia ľavého okraja namiesto žltých ikonových tlačidiel.

Indikátory validácie vás informujú, keď program alebo zadané nastavenia neprejdú validáciou – napríklad keď je uzol príkazu neúplný, chýba odkaz alebo je výraz neplatný.

Predtým žlté ikony označovali chyby overovania v bočnom paneli ,hlavnej navigácii ,programovom strome a dialógových oknách nastavení. Aktualizovaný dizajn je prehľadnejší a menej rušivý, pričom naďalej jasne ukazuje, kde sa nachádzajú chyby.

Indikátory validácie nie sú to isté ako bezpečnostné poruchy, stavy núdzového zastavenia ani dialógové okná s chybami riadiacej jednotky.

• V bočnom paneli a hlavnej navigácii označuje ikona s počtom upozornení,koľko validačných chýb sa v danej oblasti nachádza.

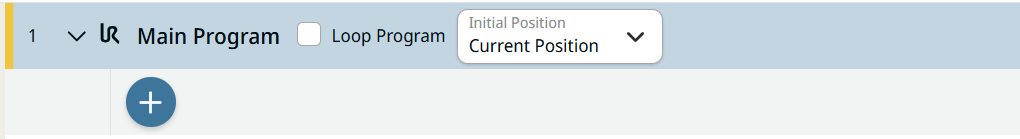

• V programovom strome sú neplatné uzly príkazov označené zvýraznením ľavého okraja namiesto žltej ikony.



• Uzol programu sa zobrazuje ako neplatný iba vtedy, ak je samotný uzol neplatný.

• Nadradený uzol v programovom strome sa zobrazuje ako neplatný iba vtedy, ak je zbalený a obsahuje neplatné podradené uzly.

• V dialógových oknách nastavení príkazov pohybu – ako sú Smer , Pohyb C, Pohyb P ,Pohyb na ,Pohyby naa Trasa –neplatné tabuľátory používajú štandardný stav overenia tabuľátora namiesto žltých ikon.



1. Hľadajte ikony s počtom oznámení v bočnom paneli alebo hlavnej navigácii ,prípadne zvýraznené časti na ľavom okraji v programovom strome.

2. Kliknutím na ikonu alebo uzol s indikátorom otvoríte oblasť, v ktorej sa nachádza chyba.

3. Skontrolujte zvýraznený uzol alebo neplatnú kartu a doplňte alebo opravte požadované údaje.

4. Ak je zadanie platné, značka, zvýraznenie okraja alebo indikátor karty sa automaticky odstránia.

Prehľad obrazovky programu a programového stromu nájdete v časti Programové Ponuka programu
