Valideringsindikatorer

Från och med version SW 10.14.0 för PolyScope X visas valideringsfel med märken som anger antalet meddelanden och markeringar längs vänsterkanten istället för gula ikonknappar.

Valideringsindikatorer visar när program eller inställningar inte klarar valideringen – till exempel när en kommandonod är ofullständig, en referens saknas eller ett uttryck är ogiltigt.

Tidigare markerades valideringsfel med gula ikonknappar i sidomenyn , huvudnavigeringen ,programträdet och inställningsdialogrutorna. Den uppdaterade designen är renare och mindre påträngande, samtidigt som den fortfarande visar var fel förekommer.

Valideringsindikatorer är inte detsamma som säkerhetsfel, nödstopptillstånd eller felmeddelanden från styrenheten.

• I sidomenyn och huvudnavigeringenvisar en ikon med antal meddelanden hur många valideringsfel som finns i det området.

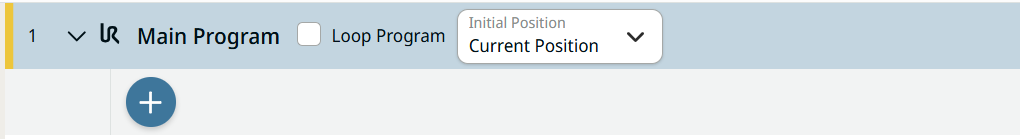

• I programträdet markeras ogiltiga kommandonoder med en markering längs vänsterkanten istället för en gul ikon.



• En programnod i programträdet visas som ogiltig endast när den noden i sig är ogiltig.

• En överordnad nod i programträdet visas som ogiltig endast när den är hopfälld och innehåller ogiltiga underordnade noder.

• I dialogrutor för inställningar av förflyttningskommandon – såsom Riktning ,Förflytta C, Förflytta P ,Förflytta till , Förflyttar tilloch Bana –använder ogiltiga tabbar standardstatusen för tabbvalidering istället för gula ikoner.



1. Leta efter märken som visar antalet aviseringar i sidomenyn eller huvudnavigeringen ,eller efter markerade områden vid vänsterkanten i programträdet.

2. Tryck på ikonen eller noden med indikatorn för att öppna det område där felet finns.

3. Granska den markerade noden eller den ogiltiga fliken och fyll i eller korrigera den nödvändiga informationen.

4. När inmatningen är giltig tas markeringen, den markerade ramen eller flikindikatorn bort automatiskt.

För en översikt över programskärmen och programträdet, se Programmeny
