Varnostna kontrolna vsota

Opis

Varnostna kontrolna vsota vsota prikazuje uporabljeno varnostno konfiguracijo. Kontrolna vsota se spremeni sam v primeru, če se spremeni varnostna konfiguracija.

Ikona ima tri stanja/videz:

  • Roka označuje , da je nadzorna postaja v nadzoru in da je delovni način nastavljen na ročni.

  • Vrtljivi simbol označuje , da je nadzorna postaja prevzela nadzor in da je delovni način nastavljen na avtomatski.

  • Sistem z oddaljenim priključkom pomeni , da je krmiljenje zunaj postaje.

Varnostna kontrolna vsota je edini meni z neoznačeno ikono .

Zaslon »Pregled varnosti« je razdeljen na dva dela:

  • Leva stran je manjša in vsebuje naslednje nastavitve varnostnih elementov:

    Izbira načina

    Omejitve robota

    Položaj sklepa

    Hitrost člena

    Ravnine

    Položaj orodja

    Smer orodja

    V/I

    Strojna oprema

    Varen dom

    3-položajno stikalo



  • Na desni strani so v tabeli prikazani podatki o nastavitvah posameznih varnostnih elementov.


Za dostop do pregleda varnostnih ukrepov

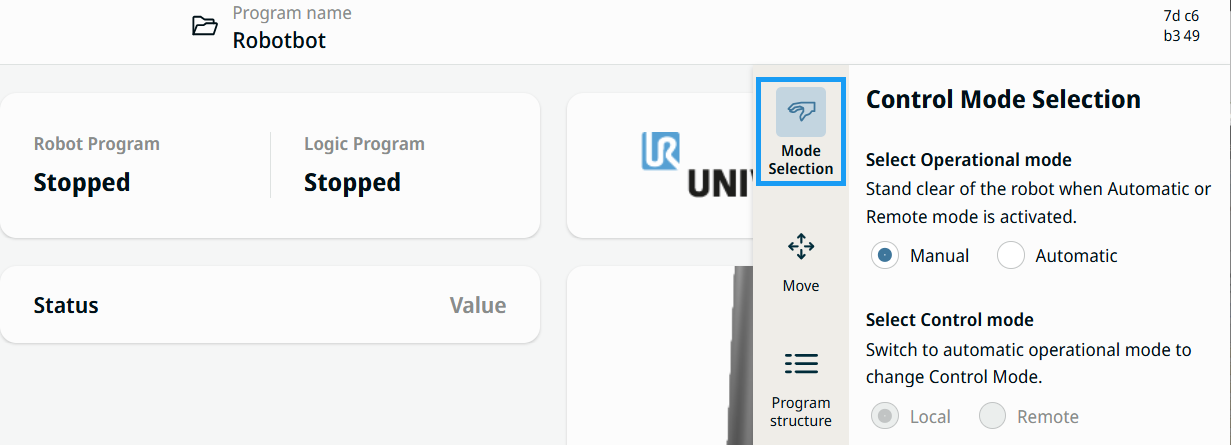

  1. Tapnite ikono »Varnostna kontrolna vsota «.

  2. Na levi strani tapnite »Izbira načina «.

  3. V Izberite način delovanjaoznačite Ročno ali Samodejno .
