Per accedere a Wired IO
|
-
Toccare Wired IO nel pannello di sinistra.

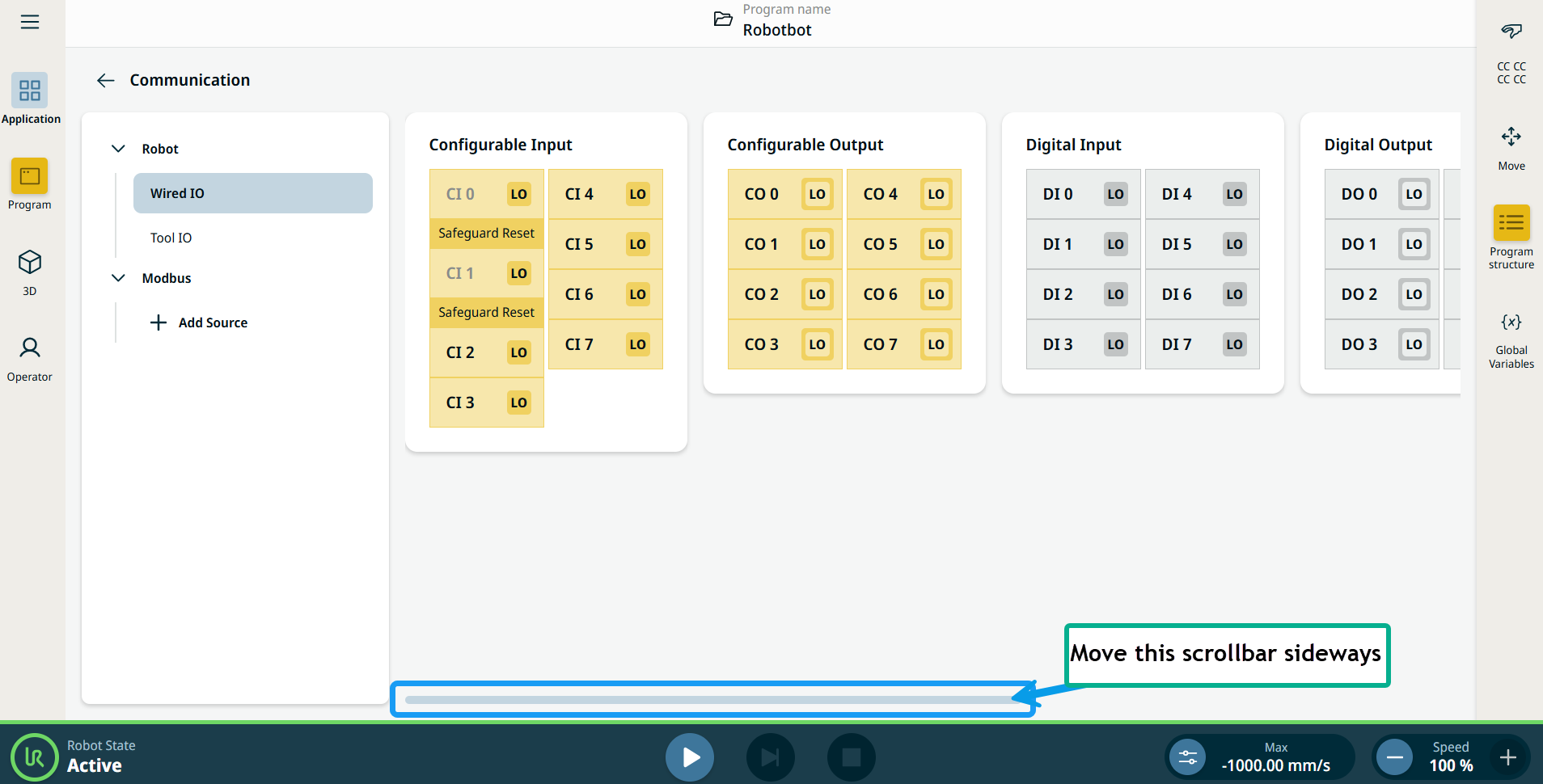

La schermata "Comunicazione" mostra lo stato attuale dell'I/O, anche durante l'esecuzione del programma. Se si varia qualsiasi cosa durante l’esecuzione del programma, il programma si arresta. All'arresto del programma, tutti i segnali di uscita mantengono i relativi stati.
-
Utilizza la barra di scorrimento sul pannello di destra per spostarti lateralmente; in questo modo potrai visualizzare i campi modificabili dei sei componenti dell'IO cablato:
-
Ingresso configurabile
-
Uscita configurabile
-
Ingresso digitale
-
Uscita digitale
-
Ingresso analogico
-
Uscita analogica
L'input serve per avviare, arrestare o mettere in pausa il programma, oppure come pulsante freedrive esterno.
L'indicatore mostra se il robot è in funzione o meno.
|
