Servo Motor: o que é, como funciona, tipos e aplicações industriais

Um servo motor transforma sinais elétricos em movimentos precisos e controlados. Segundo a Grand View Research, o mercado global do dispositivo deve alcançar US$20,13 bilhões até 2030, reflexo direto do avanço da automação industrial. Continue a leitura para entender seu funcionamento, entre outras informações importantes. Até o final, confira:

• O que é um servo motor?
• O que é e como funciona um servo motor industrial?
• Principais aplicações industriais
• Tipos de servo motor
• Qual o tipo de servo motor mais utilizado em indústrias?
• Utilize uma solução de automação mais refinada: cobots
• FAQ: dúvidas frequentes
• Considerações finais

• Servo motor é um dispositivo eletromecânico que converte sinais elétricos em movimento de alta precisão. Funciona unindo um motor (gerador de movimento), um sistema de feedback (que mede a posição em tempo real) e um controlador (que compara o comando desejado com a posição atual e corrige a tensão para garantir a precisão);
• O servo motor industrial é uma versão robusta do dispositivo, projetada para suportar cargas pesadas e ambientes severos. Opera sob a mesma lógica, mas utiliza motores mais potentes e eficientes, sensores de alta precisão e controladores avançados integrados às redes de automação da fábrica;
• O dispositivo é amplamente empregado na robótica industrial, em máquinas-ferramenta CNC, linhas de produção automatizadas, controle de processos, manipulação de cargas pesadas, máquinas de embalagem, sistemas de transporte e logística, entre outros;
• Os modelos dividem-se em DC com escovas (baixo custo, menor vida útil), BLDC (alta eficiência, sem escovas), AC (alto torque para cargas pesadas), Linear (deslocamento em haste reta) e de Passo (movimento em blocos angulares para precisão de baixo custo). Os mais utilizados na indústria são os motores BLDC e AC devido à durabilidade, eficiência e força de tração;
• Embora os servo motores ofereçam alta precisão, os robôs colaborativos (cobots) surgem como uma solução de automação mais flexível, inteligente e segura. Eles são leves, fáceis de programar, ocupam pouco espaço e podem operar ao lado de trabalhadores humanos sem a necessidade de células físicas de segurança, sendo ideais para tarefas variadas.

Um servo motor é um dispositivo eletromecânico que converte sinais de controle em movimento mecânico preciso. Ele é composto por três principais componentes: um motor, um sistema de feedback e um controlador.

• O motor em um servo motor é geralmente um Motor de Corrente Contínua (DC) de alta qualidade, embora também possam ser utilizados Motores de Corrente Alternada (AC). Ele converte a energia elétrica em energia mecânica, gerando torque e girando o eixo;
• O sistema de feedback é responsável por fornecer informações precisas sobre a posição do eixo do motor. Normalmente, é usado um dispositivo chamado potenciômetro, que é conectado a esse eixo e fornece um sinal de tensão proporcional à sua posição angular;
• O controlador é a parte central do servo motor, responsável por receber o sinal de controle e processá-lo para comandar o motor. Esse sinal costuma ser um pulso modulado (PWM) e traz a informação de posição ou velocidade desejada. O controlador compara essa referência com a posição atual, fornecida pelo sistema de feedback, e ajusta a tensão aplicada para alcançar o movimento correto.

A integração desses componentes permite que um servo motor seja capaz de realizar movimentos precisos e controlados. Além disso, o sistema de feedback contínuo fornece informações em tempo real sobre a posição do eixo, permitindo que o controlador faça ajustes para manter a posição desejada.

Os servo motores têm uma ampla faixa de aplicações graças à sua capacidade de fornecer controle preciso de posição, velocidade e torque. Eles são amplamente utilizados na robótica industrial, para controlar os movimentos de robôs em linhas de produção; em sistemas de controle de movimento, como em CNC (Controle Numérico Computadorizado), onde o posicionamento preciso é essencial; em aeromodelismo e drones, onde a estabilidade e o controle são fundamentais; entre outros.

- Leia também: Redes industriais: o que são, principais tipos e para que servem

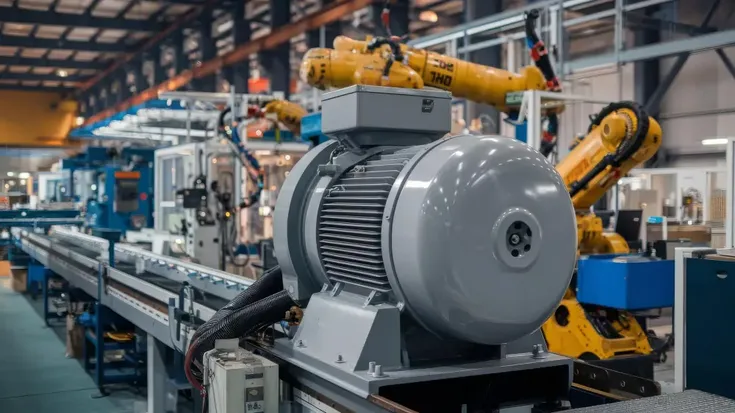

Um servo motor industrial é uma versão robusta e potente do servo motor comumente usado. Esses motores são projetados para atender às demandas rigorosas de aplicações industriais, que exigem alto desempenho, confiabilidade e precisão.

Em termos de funcionamento, um servo motor industrial segue os mesmos princípios básicos de um servo motor convencional. Ele é composto por um motor, um sistema de feedback e um controlador. No entanto, existem algumas diferenças notáveis em relação ao tamanho, potência e recursos adicionais.

• O motor em um servo motor industrial é dimensionado para fornecer torque elevado, permitindo movimentar cargas pesadas e realizar tarefas exigentes. Geralmente, eles são Motores de Corrente Alternada Trifásicos (AC) ou Motores de Corrente Contínua sem Escovas (BLDC), que oferecem alta eficiência e durabilidade;
• O sistema de feedback pode usar diferentes dispositivos, como encoders ópticos ou resolvers, para fornecer informações precisas sobre a posição angular e a velocidade do motor. Esses dispositivos são capazes de lidar com cargas pesadas e ambientes industriais adversos;
• O controlador é projetado para lidar com as necessidades específicas das aplicações industriais. Ele recebe comandos de controle, como a posição ou velocidade desejada, e compara esses comandos com os dados de feedback para determinar as ações necessárias para alcançar o movimento correto. Geralmente ele possui recursos avançados, como algoritmos de controle sofisticados, capacidade de comunicação em rede para integração com sistemas de automação e a capacidade de lidar com condições operacionais difíceis.

- Leia também: CLP (Controlador Lógico Programável): o que é e qual sua importância na automação industrial?

Existem diversas aplicações industriais para os servo motores, que são amplamente utilizados em uma variedade de tarefas e processos na indústria. Aqui estão alguns exemplos de tarefas em que eles são comumente aplicados:

• Robótica industrial: Usados para controlar os movimentos de robôs industriais em várias tarefas, como soldagem, montagem, pintura, paletização, embalagem e manipulação de materiais;
• Controle de máquinas-ferramenta: Em máquinas-ferramenta, como tornos, fresadoras e centros de usinagem, os servo motores são empregados para controlar os movimentos dos eixos, garantindo alta precisão e repetibilidade nos processos;
• Linhas de produção automatizadas: Usados em diversos equipamentos em linhas de produção, como transportadores, braços robóticos, esteiras, sistemas de embalagem e prensas, para controlar o movimento de peças, garantir sincronização precisa e aumentar a eficiência da produção;
• Controle de processos industriais: Utilizados em aplicações de controle de processos, como válvulas de controle, bombas, misturadores e agitadores, para garantir o controle preciso de fluxo, pressão e mistura em diversos setores, como químico, petroquímico, alimentos e bebidas;
• Manipulação e posicionamento de cargas: Empregados em equipamentos de movimentação e manipulação de cargas, como guindastes industriais, empilhadeiras, transportadores e sistemas de posicionamento, para fornecer movimentos precisos, levantamento de cargas e posicionamento de objetos pesados;
• Indústria de embalagens: Utilizados em máquinas de embalagem, como seladoras, rotuladoras e sistemas de dosagem, para controlar o posicionamento, a velocidade e a precisão do processo;
• Automação industrial: Empregados em diversos sistemas de automação industrial, como sistemas de transporte automatizado (AGVs), manipulação automatizada de materiais, sistemas de picking e sorting, garantindo movimentos precisos e eficientes nos processos automatizados;
• OEMs: Essa indústria precisa de velocidade e precisão, duas qualidades inerentes aos servo motores. Por isso, montam arquiteturas cheias de servo drives e servo motores para suas operações de produção de máquinas;
• Uma aplicação extra! Cobots usam servo motores em guias lineares quando é necessário maior alcance do robô (um 7º eixo em uma paletização ou um 7º eixo para um robô operar duas máquinas CNC simultaneamente, por exemplo). Essa solução, inclusive, beneficia diferentes empresas e diferentes aplicações.

Existem vários tipos de servo motores disponíveis, cada um com suas próprias características, pontos fortes e fracos. Os principais são:

1. Servo Motor de Corrente Contínua (DC)

• Características: Opera com corrente contínua e possui escovas para a comutação das bobinas do motor. Geralmente, oferece alta velocidade e resposta dinâmica;
• Pontos fortes: Custo relativamente baixo, alta velocidade, ampla faixa de torque e ampla disponibilidade de modelos;
• Pontos fracos: Desgaste das escovas ao longo do tempo, menor vida útil em comparação com servo motores sem escovas;
• Aplicações comuns: Robótica, máquinas-ferramenta, automação industrial, equipamentos de controle de processo.

2. Servo Motor de Corrente Contínua sem Escovas (BLDC)

• Características: Utiliza ímãs permanentes e comutação eletrônica para eliminar a necessidade de escovas. Oferece alta eficiência e maior vida útil;
• Pontos fortes: Alta eficiência, baixa manutenção, alta densidade de potência, ampla faixa de velocidade;
• Pontos fracos: Preço relativamente mais alto, requer controle eletrônico mais sofisticado;
• Aplicações comuns: Robótica, automação industrial, equipamentos médicos, veículos elétricos, aeromodelismo.

3. Servo Motor de Corrente Alternada (AC)

• Características: Opera com corrente alternada e pode ser alimentado diretamente pela rede elétrica. Oferece alta potência e torque;
• Pontos fortes: Alto torque, ampla disponibilidade de energia elétrica, alta confiabilidade;
• Pontos fracos: Menor controle de velocidade em baixas rotações, complexidade do controle de posição precisa;
• Aplicações comuns: Robótica industrial, automação de linha de produção, controle de válvulas, maquinário pesado.

4. Servo Motor Linear

• Características: Transforma o movimento rotacional em movimento linear. Possui uma haste que se estende ou retrai para realizar o trabalho;
• Pontos fortes: Precisão de posicionamento linear, alta força de tração, simplicidade mecânica;
• Pontos fracos: Restrição do movimento em apenas uma direção, menor velocidade em comparação com servo motores rotativos;
• Aplicações comuns: Automação industrial, sistemas de posicionamento, máquinas de embalagem, máquinas de impressão.

5. Servo Motor de Passo

• Características: Converte pulsos elétricos em movimento angular discreto. É utilizado principalmente em sistemas de posicionamento de precisão;
• Pontos fortes: Baixo custo, controle preciso de posição angular, alta capacidade de retenção de torque;
• Pontos fracos: Baixa velocidade em comparação com servo motores de corrente contínua, não é adequado para aplicações de alta dinâmica;
• Aplicações comuns: Impressoras 3D, máquinas CNC, equipamentos de posicionamento, robótica de baixo custo.

É importante destacar que essas são apenas algumas categorias de servo motores, e existem variações e modelos específicos dentro de cada tipo. As características, pontos fortes e fracos podem variar dependendo do fabricante e do modelo específico do servo motor.

- Leia também: Robôs voadores: entenda como eles estão transformando o setor industrial

Com base em sua ampla aplicabilidade e uso na indústria, os servo motores mais comumente empregados incluem:

• Servo Motores de Corrente Contínua sem Escovas (BLDC): Os servo motores BLDC são amplamente utilizados para automação industrial, robótica, sistemas de controle de movimento e equipamentos médicos. Esses motores oferecem alta eficiência, baixa manutenção e alto desempenho, sendo capazes de atender a uma ampla gama de requisitos de controle de movimento.
• Servo Motores de Corrente Alternada (AC): Os servo motores AC também são bastante utilizados em aplicações industriais. Eles são empregados em robótica industrial, controle de máquinas-ferramenta, linhas de produção automatizadas e em sistemas de controle de processos. Os motores AC oferecem alto torque e potência, sendo especialmente adequados para aplicações que requerem movimentos de cargas pesadas;
• Servo Motores de Passo: Embora os servo motores de passo não sejam tão comuns quanto os outros tipos mencionados, eles têm sua aplicabilidade em certos cenários. São utilizados em impressoras 3D, máquinas CNC, equipamentos de posicionamento e outros sistemas que exigem controle preciso de movimento angular. Os motores de passo são conhecidos por sua precisão e capacidade de retenção de torque, tornando-os adequados para aplicações que exigem posicionamento preciso.

Lembre-se de que as preferências e o uso de servo motores podem variar dependendo do setor industrial, dos requisitos específicos da aplicação e das preferências dos fabricantes de equipamentos.

Recomenda-se consultar empresas especializadas e fornecedores de servo motores para obter informações atualizadas e específicas sobre as tendências do setor.

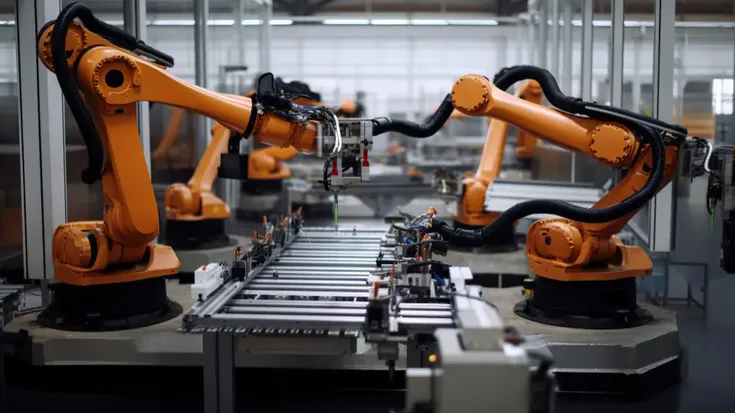

O servo motor pode ser uma solução de automação industrial interessante para algumas aplicações, mas não oferece a mesma flexibilidade e inteligência na utilização que outros sistemas.

Os robôs colaborativos, ou cobots, por exemplo, são mais flexíveis, fáceis de programar, possuem instalação simplificada, são leves, seguros, podem ser usados sem células de segurança após apreciação de riscos obrigatória, possuem pouco impacto no chão de fábrica e ainda são muito bons em operações de baixo mix e alto volume.

Já são mais de 100.000 cobots implementados ao redor do mundo pela Universal Robots, atendendo indústrias de diferentes segmentos e portes, em aplicações como paletização, soldagem, aplicação de cola, aplicação de tinta, parafusamento, lixamento, inspeção de qualidade e muito mais.

- Leia também: Implementação de automação robótica: como começar?

Reunimos a seguir as dúvidas mais comuns sobre o servo motor. Confira!

O que é um servo motor?

É um dispositivo eletromecânico capaz de converter sinais elétricos de controle em movimento mecânico preciso. Graças a sua composição, ele é capaz de realizar movimentos controlados com exatidão, ajustando em tempo real a posição e a velocidade do eixo conforme o comando recebido.

Para que serve um servo motor?

Serve para realizar movimentos precisos e controlados em diferentes aplicações industriais e tecnológicas. Sua função principal é garantir que o movimento ocorra conforme o comando programado, sem desvios ou falhas de posicionamento.

Como funciona um servo motor?

O funcionamento se baseia na interação entre o motor, o sistema de feedback e o controlador. O controlador recebe um sinal de controle, geralmente um pulso PWM, e o compara com a posição real do eixo informada pelo sensor de feedback (como um potenciômetro ou encoder). Se houver diferença entre o valor desejado e o atual, o controlador ajusta a tensão aplicada ao motor até atingir o ponto correto. Esse processo contínuo de correção permite movimentos suaves, precisos e totalmente sincronizados com o comando enviado.

Quais equipamentos possuem servo motor?

Os servo motores estão presentes em uma ampla variedade de equipamentos industriais e tecnológicos. São encontrados em robôs industriais, máquinas-ferramenta, sistemas de embalagem, linhas de produção automatizadas, equipamentos médicos, impressoras 3D, drones e veículos elétricos. Em ambientes industriais, eles são peças-chave para a movimentação de eixos, controle de válvulas, transporte automatizado e processos de alta precisão.

Qual a diferença entre servomotor e motor?

A principal diferença é o controle. Um motor comum apenas converte energia elétrica em movimento, sem retorno sobre sua posição ou velocidade. Já o servo motor tem um sistema de feedback que informa constantemente sua posição ao controlador, permitindo ajustes automáticos e garantindo precisão no movimento. Em outras palavras, o motor gira; o servo motor gira com propósito, controle e exatidão.

O que é um micro servo motor?

É uma versão compacta e leve do servo motor, voltada para aplicações de baixo torque, como projetos de robótica, aeromodelismo e prototipagem com Arduino. Por seu baixo custo e facilidade de uso, é um dos componentes mais populares entre estudantes, hobbistas e makers.

- Leia também: Robótica com Arduino: entenda o que é e como usar

Os servo motores desempenham um papel essencial na automação industrial, oferecendo precisão, velocidade e confiabilidade em aplicações que exigem controle rigoroso de movimento.

No entanto, quando o objetivo é alcançar flexibilidade, segurança e facilidade de integração, os robôs colaborativos se destacam como uma evolução natural. Eles combinam a precisão proporcionada pelos servo motores com inteligência e adaptabilidade, tornando-se a escolha ideal para indústrias que buscam processos mais eficientes e conectados.
