Dimensiones de las cajas del extensor de rango

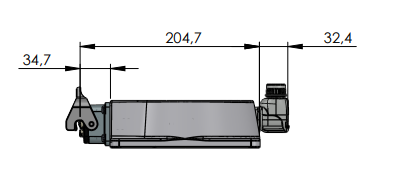

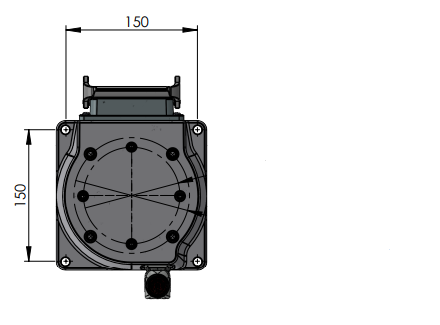

Dimensiones de la caja del extensor de rango, base del robot

Todas las medidas están en mm.

Vista 1:

Vista 2:

De arriba abajo:

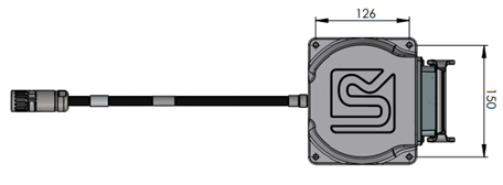

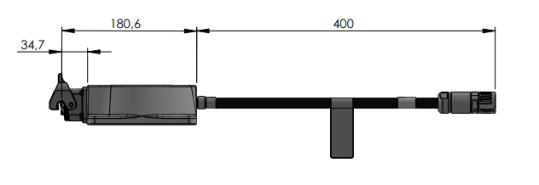

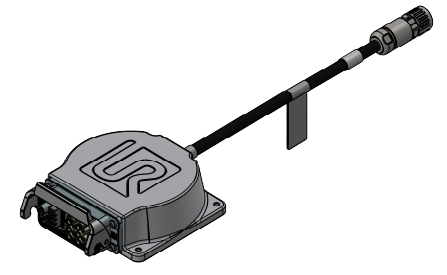

Dimensiones de la caja del extensor de rango, caja de control (CB)

Todas las medidas están en mm.

Vista 1:

Vista 2:

De arriba abajo:
