Manöverskåp

Om manöverskåpet

Manöverskåpet innehåller anslutningsportarna och manöverenhetens in- och utgångar (I/O) som används i robotarmprogram och installationer. Anslutningsportarna används för externa anslutningar. I/O är grupper av elektriska gränssnitt som används för kommunikation och konfiguration.

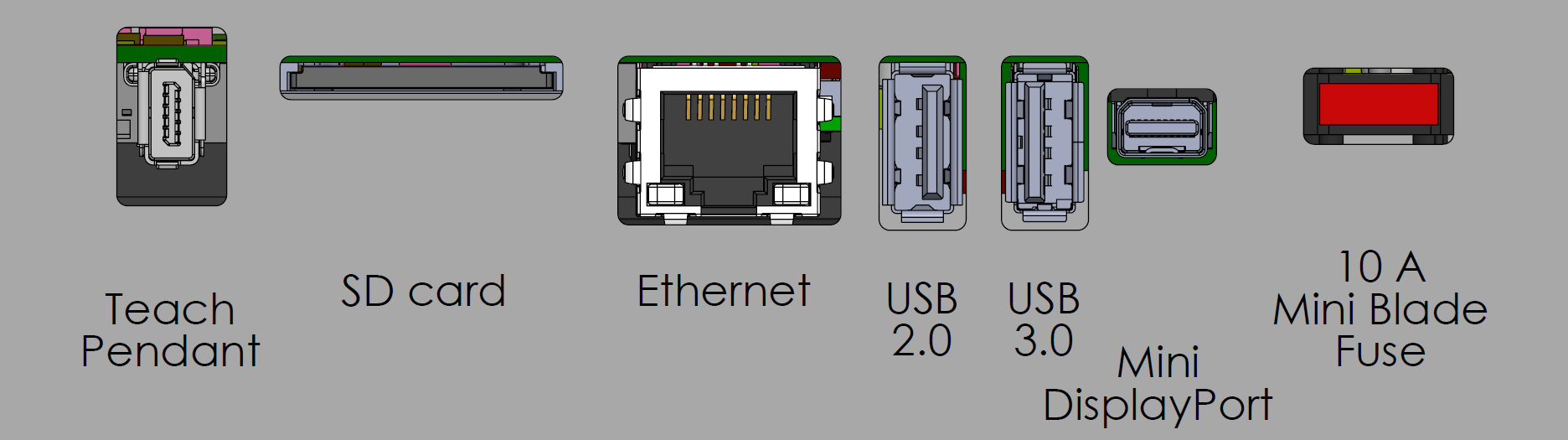

Externa anslutningsportar.

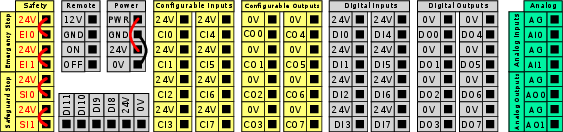

Ingångs- och utgångsgrupper (I/O).



För detaljerade beskrivningar av manöverskåpets anslutningsportar och styrenhetens I/O, se Installation.


Hantering av SD-kort

SD-kortplatsen är utrustad med en‑‑tryck-för-lås-mekanism.

Stäng alltid av manöverskåpet innan du tar ut SD-kortet. Om detta inte görs kommer data att skadas.

Ta alltid ut SD-kortet helt innan du sätter in det igen. Om delen avlägsnas helt kommer spärren inte att kunna låsas fast.
Sätt i SD-kortet

Så här sätter du i ett SD-kort:

  1. Se till att placera kortet i samma riktning som på manöverskåpet innan du sätter i SD-kortet.

  2. Tryck försiktigt in SD-kortet i kortplatsen tills du känner ett klick.

  3. Kortet är nu låst och sitter säkert på plats.
Ta bort SD-kortet

Så här tar du ut SD-kortet.

Dra inte ut SD-kortet utan att först trycka in det för att frigöra spärren. Om kortet tas ut utan att tryckmekanismen används kan det leda till ökat slitage på kortfackets mekanism.

  1. Tryck in SD-kortet tills du känner ett klick.

  2. Släpp kortet; det kommer att matas ut delvis.

  3. Dra ut SD-kortet helt.
