工具類比輸入

描述	工具模擬輸入為非差分輸入，可在 I/O 索引標籤上設置為電壓 (0-10V) 和電流 (4-20mA)。 電氣規範如下所示。 參數 最小值 類型 最大值 單位 電壓模式下的輸入電壓 -0.5 - 26 V 0V 至 10V 電流範圍內的輸入電阻 - 10.7 - kΩ 分辨力 - 12 - 位 電流模式下的輸入電壓 -0.5 - 5.0 V 電流模式下的輸入電流 -2.5 - 25 mA 4mA 至 20mA 電流範圍內的輸入電阻 - 182 188 Ω 分辨力 - 12 - 位 下面的章節中舉出了兩個關於如何使用模擬輸入的示例。

警告	在電流模式下，類比輸入沒有提供過電壓保護。 超過電氣規範中的限制可能導致輸入端永久損壞。

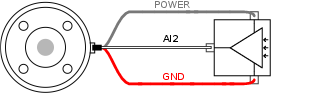

使用工具類比輸入，非差分

本例顯示了帶有非差分輸出的類比感測器連線。 只要在I/O选项卡上将模拟输入的输入模式设置为相同，传感器输出可以是电流或电压。 注意：您可以检查具有电压输出的传感器是否可以驱动工具的内部电阻，或者测量可能无效。

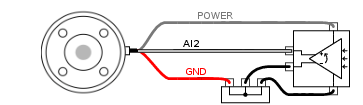

使用工具類比輸入，差分

本例顯示了帶有差分輸出的模擬傳感器連接。 將負輸出端連線至 GND (0V)，即可像非差分感測器一樣運作。
