控制箱连接端口

描述

控制箱中的 I/O 接口组的底部配有外部连接端口和保险丝，如下所述。 控制箱柜底部有带盖的开口，用于使外部连接器线缆能够进入连接端口。


外部连接端口

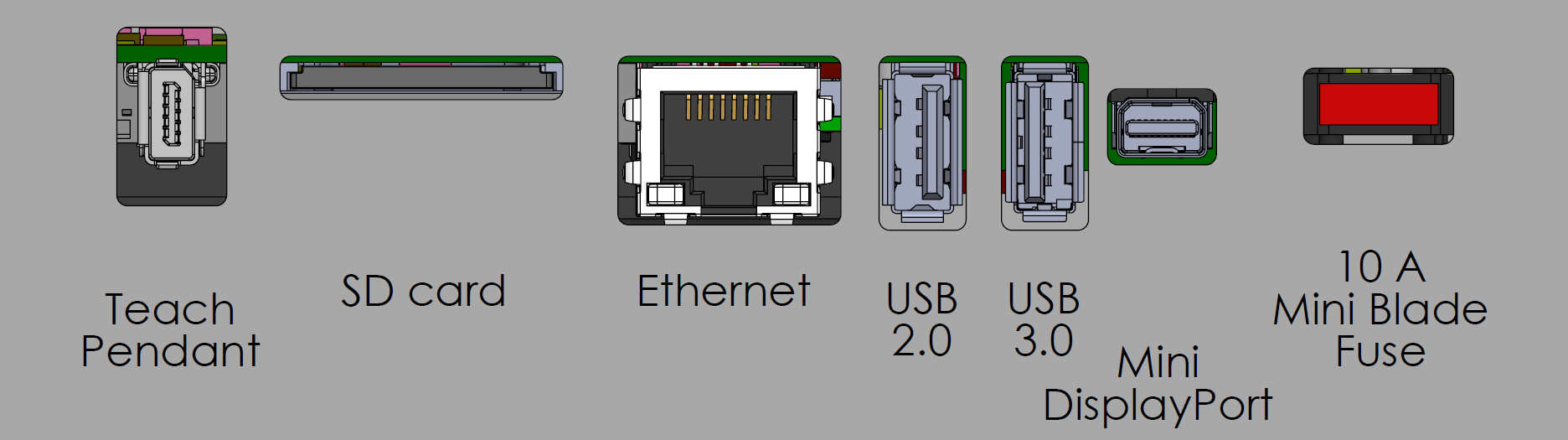

外部连接端口如下所示：

  • 示教盒端口，以使用示教盒来控制机械臂或进行编程。

  • SD 卡端口，以插入 SD 卡。

  • 以太网端口，以允许以太网类型的连接。

  • Mini DisplayPort，以支持使用 DisplayPort 的显示器。 此端口需要使用有源转换器来支持 DVI 或 HDMI。

  • 迷你插片式保险丝，在连接外部电源时使用。

控制箱通电时连接或断开示教盒可能会导致设备损坏。

  • 控制箱开启时，请勿连接示教盒。

  • 连接示教盒之前，请关闭控制箱电源。

如果在接通控制箱电源之前未插入有源适配器，可能无法显示输出。

  • 请在接通控制箱电源之前插入有源适配器。

  • 在某些情况下，必须先接通外部显示器电源，然后再接通控制箱电源。

  • 由于有些适配器不是开箱即用的，请使用支持版本 1.2 的有源适配器。
