Tahrik Gücü Göstergesi

Açıklama

Sürücü güç göstergesi, robot kol açıldığında veya robot kablosuna güç geldiğinde yanan bir ışıktır. Robot kol kapatıldığında, sürücü güç göstergesi kapanır.



Sürücü güç göstergesi, Dijital Çıkışlar aracılığıyla bağlanır. Güvenlik özelliği değildir ve güvenlik G/Ç'leri kullanmaz.


Gösterge

Sürücü güç göstergesi 24 VDC'de çalışabilen bir ışık olabilir.





Göstergeyi ayarlamak için

Göstergenin ayarlanması, çıkışlar için bir ışık ve kablolama gerektirir.

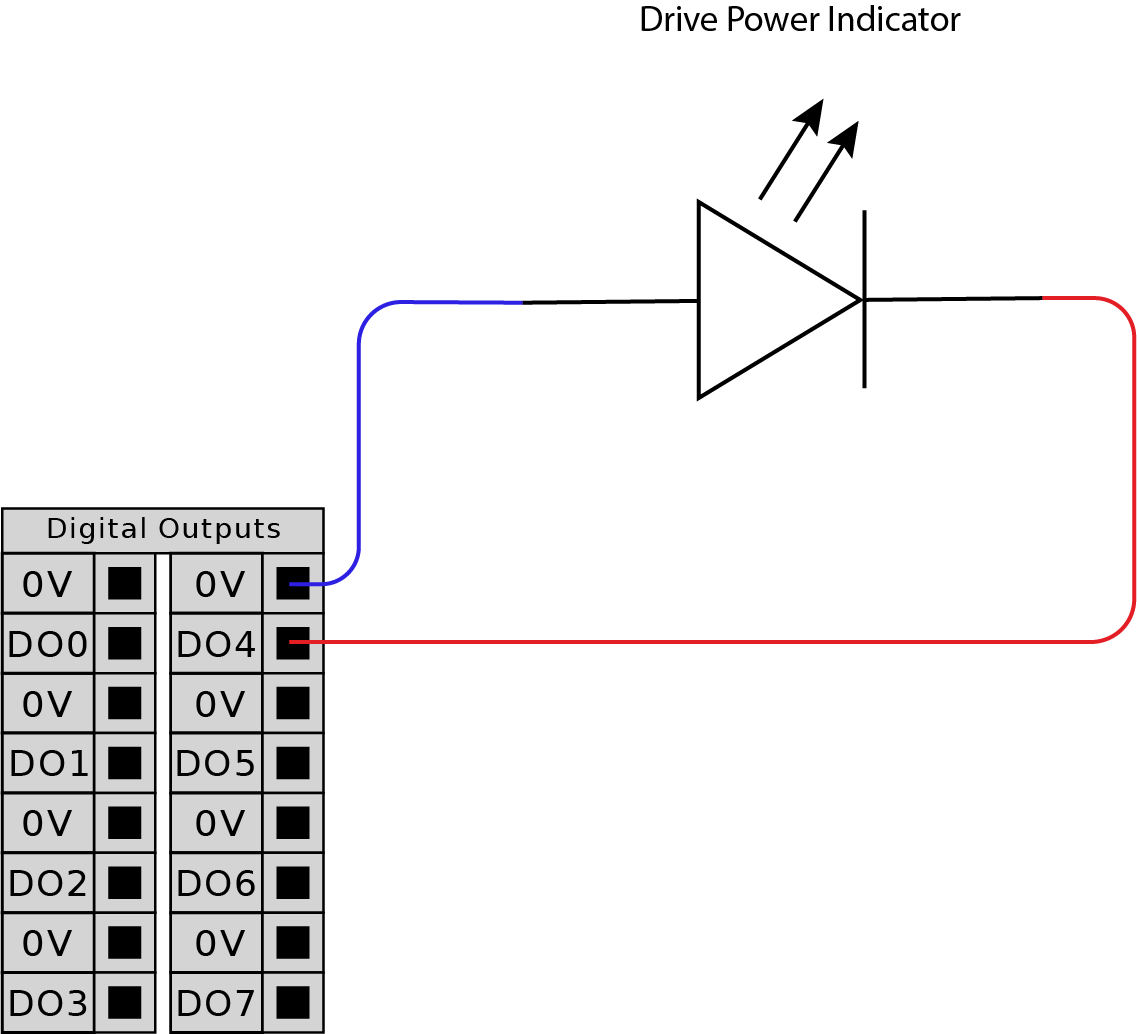

  1. Sürücü güç göstergesini aşağıdaki resimde gösterildiği gibi Dijital Çıkışlara bağlayın.

  2. Sürüş gücü göstergesinin doğru bağlandığından emin olun.

    • Robot kolu açabilir ve ışığın yandığını doğrulayabilirsiniz.

    • Robot kolu kapatabilir ve ışığın söndüğünü doğrulayabilirsiniz.




Göstergeyi yapılandırmak için

  1. Navigasyon menüsünde Uygulama seçeneğine dokunun.

  2. İletişim seçeneğini belirleyin.

  3. Yan menüde Kablolu IO seçeneğini belirleyin.

  4. İstediğiniz çıkış türüne ilerleyin ve aşağıdakilerden birini seçmek için dokunun:

    • Yapılandırılabilir Çıkış

    • Dijital Çıkış

    • Analog Çıkış

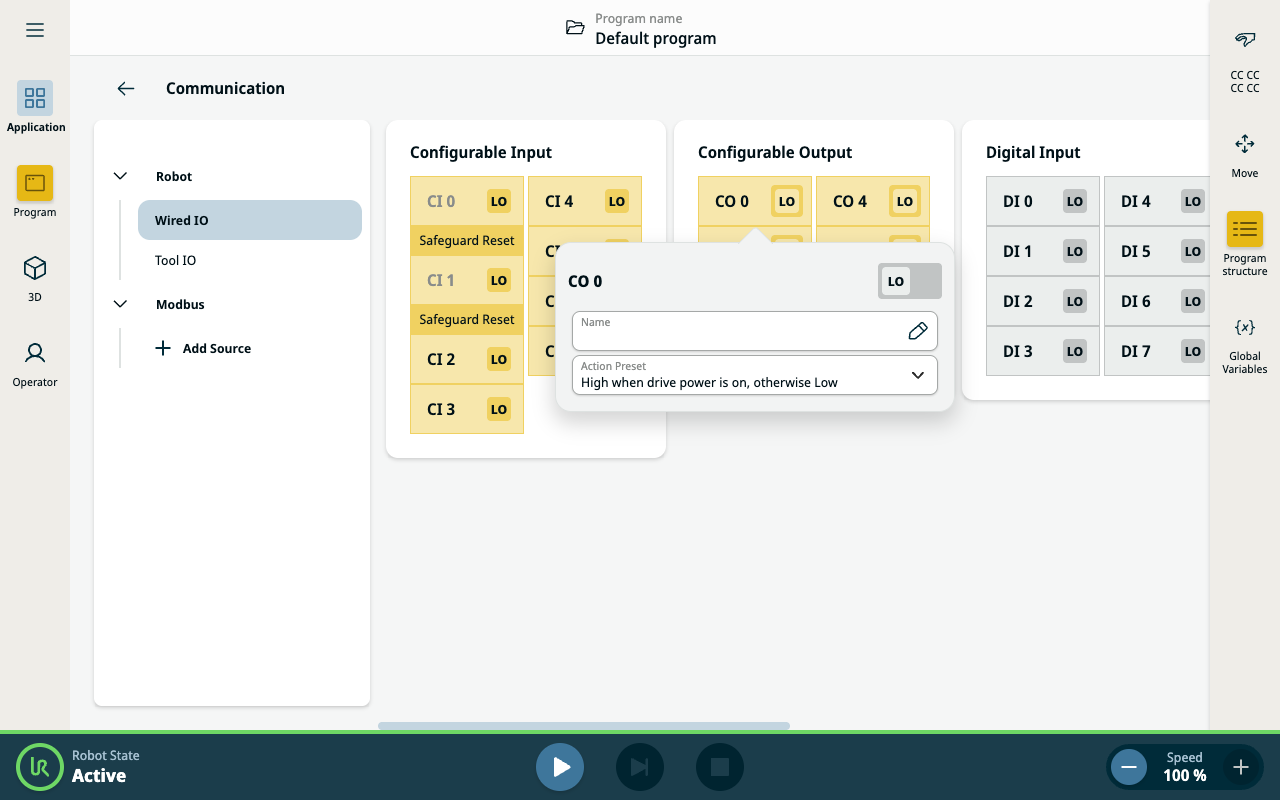

  5. Eylem Önayarı seçeneğini belirleyin

    Seçilen çıkışı adlandırabilirsiniz

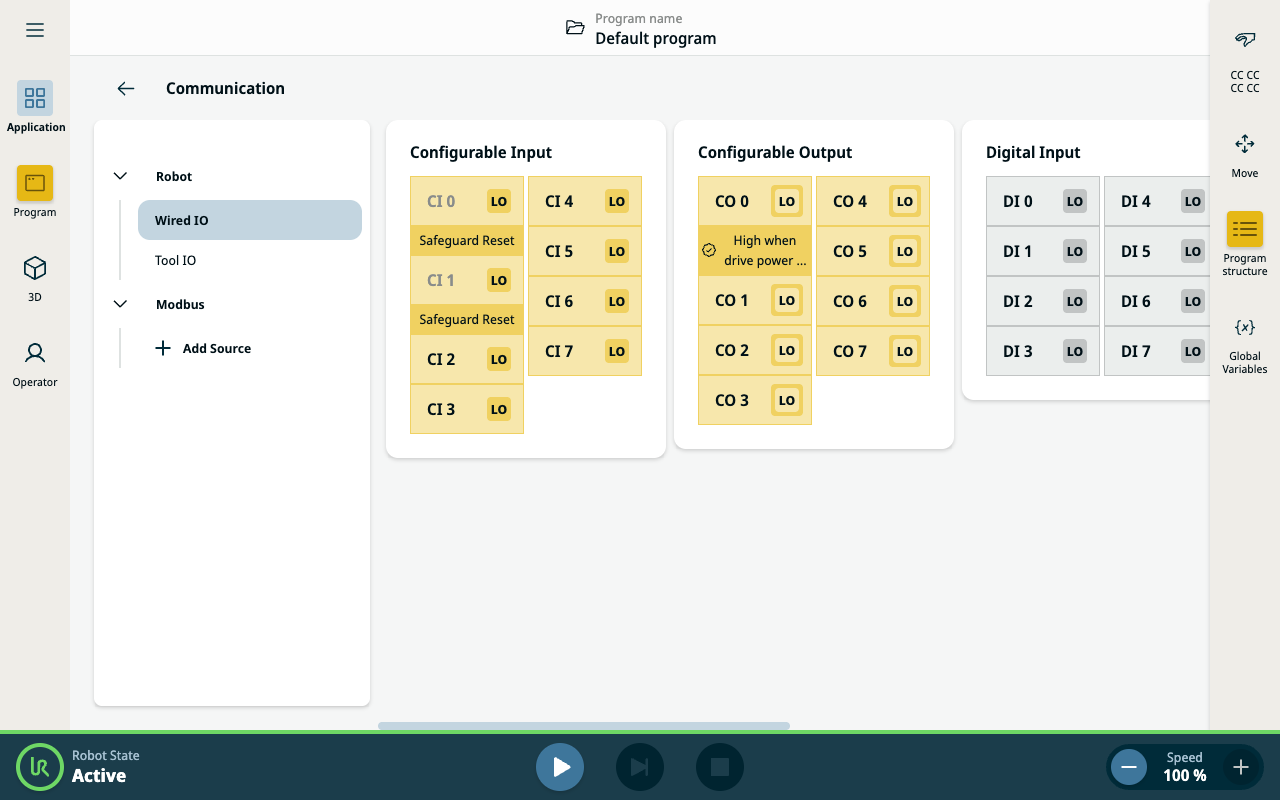

  6. Açılır menüde Sürüş gücü açıkken yüksek, aksi takdirde Düşük seçeneğini belirleyin.
