Robottilkoblinger: Robotkabel

Beskrivelse

Denne delen beskriver tilkoblingen til en robotarm konfigurert med en fast 6-meters robotkabel.


Koble til arm og kontrollboks

Du kan vri kontakten mot høyre for å gjøre den lettere å låse etter at kabelen er koblet til.

  • Etabler robottilkoblingen ved å tilkoble robotarmen til kontrollboksen med robotkabelen.

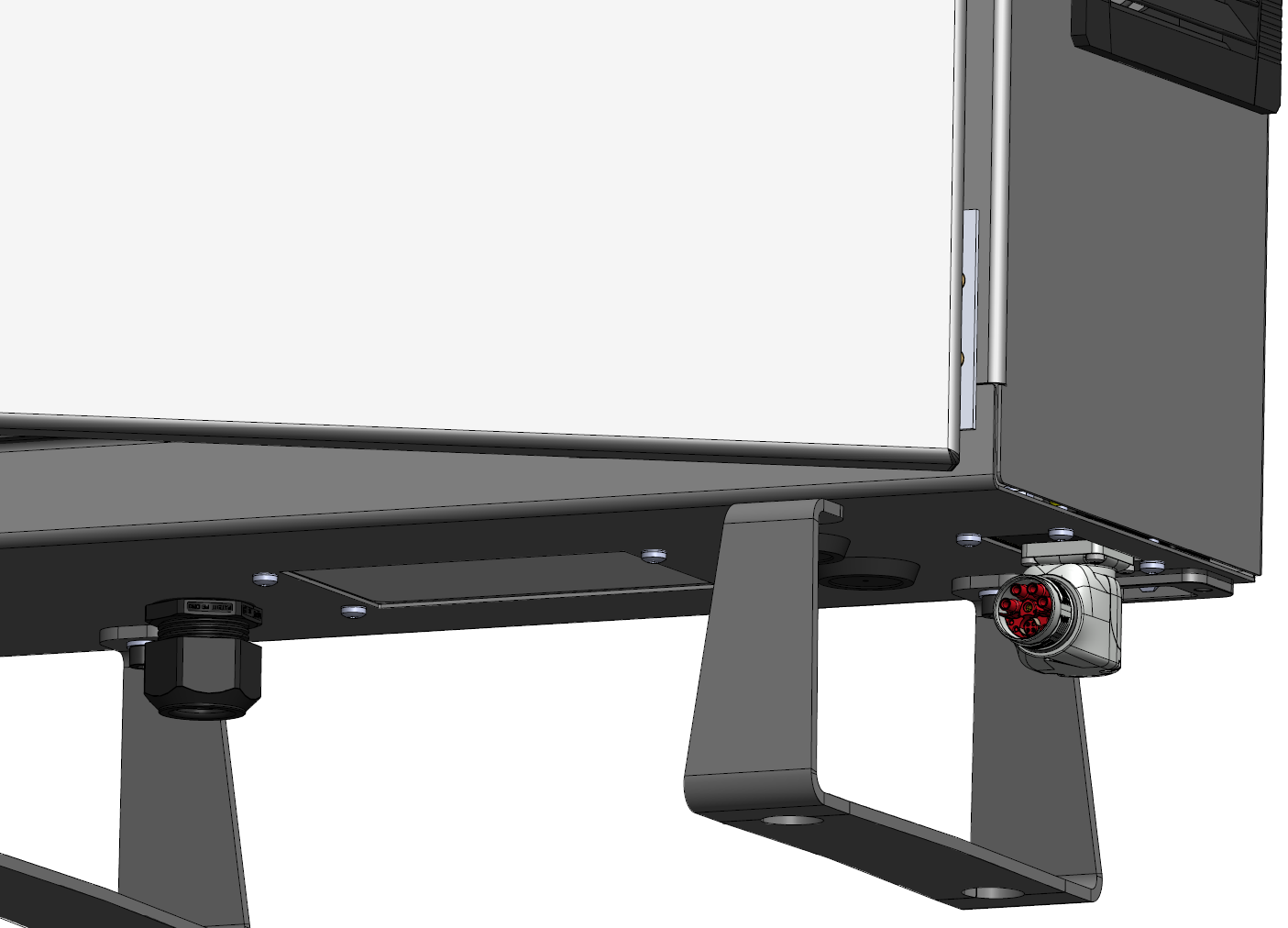

  • Koble til og lås kabelen fra roboten til tilkoblingen nederst på kontrollboksen som vist nedenfor.

  • Vri tilkoblingen to ganger for å sikre at den er skikkelig låst før du skrur på robotarmen.




Ugunstig robottilkobling kan resultere i tap av strøm til robotarmen.

  • Ikke koble fra robotkabelen når robotarmen er slått på.

  • Ikke endre den originale robotkabelen.
