Ingressi analogici utensile

Descrizione

L'ingresso analogico dell'utensile è non differenziale e può essere impostato su tensione (0-10 V) o corrente (4-20 mA) nella scheda I/O. Le specifiche elettriche sono riportate qui sotto.

Parametro Min Tipo Max Unità di misura
Tensione di ingresso in modo di tensione -0,5 - 26 V
Resistenza di ingresso a un intervallo da 0V a 10V - 10.7 - kΩ
Risoluzione - 12 - bit
Tensione di ingresso in modo di corrente -0,5 - 5,0 V
Corrente di ingresso in modo di corrente -2,5 - 25 mA
Resistenza di ingresso a un intervallo da 4 mA e 20 mA - 182 188 Ω
Risoluzione - 12 - bit

Le sottosezioni seguenti indicano due esempi di utilizzo degli ingressi analogici.
Attenzione

Gli ingressi analogici non sono protetti dalle sovratensioni in modalità di corrente. Se si supera il limite riportato nelle specifiche elettriche, si possono causare danni permanenti all'ingresso.

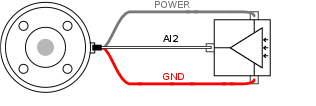

Uso degli ingressi analogici dell'utensile, non differenziali

Questo esempio mostra la connessione di un sensore analogico a un'uscita non differenziale. L'uscita del sensore può essere corrente o tensione, purché la modalità di ingresso di quell' ingresso analogico sia impostata sullo stesso nella scheda I/O.
Nota: è possibile verificare che un sensore con uscita di tensione possa azionare la resistenza interna dello strumento, altrimenti la misurazione potrebbe non essere valida.

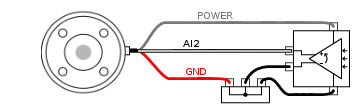

Uso degli ingressi analogici dell'utensile, differenziali

Questo esempio mostra la connessione di un sensore analogico a un'uscita differenziale. Se si collega la parte negativa dell'uscita a GND (0 V), il funzionamento è lo stesso di un sensore non differenziale.
