Emelés és kezelés

Leírás

A robotkarok különböző méretűek és súlyúak, ezért fontos az egyes modelleknek megfelelő emelési és kezelési technikák alkalmazása. A robot biztonságos emelésével és kezelésével kapcsolatos információkat itt találja.


Megfelelő emelés és kezelés

  1. A robotot emelővillás targoncával szállítsa a telephelyre.

  2. Az ábrán látható módon nyissa ki a dobozt.

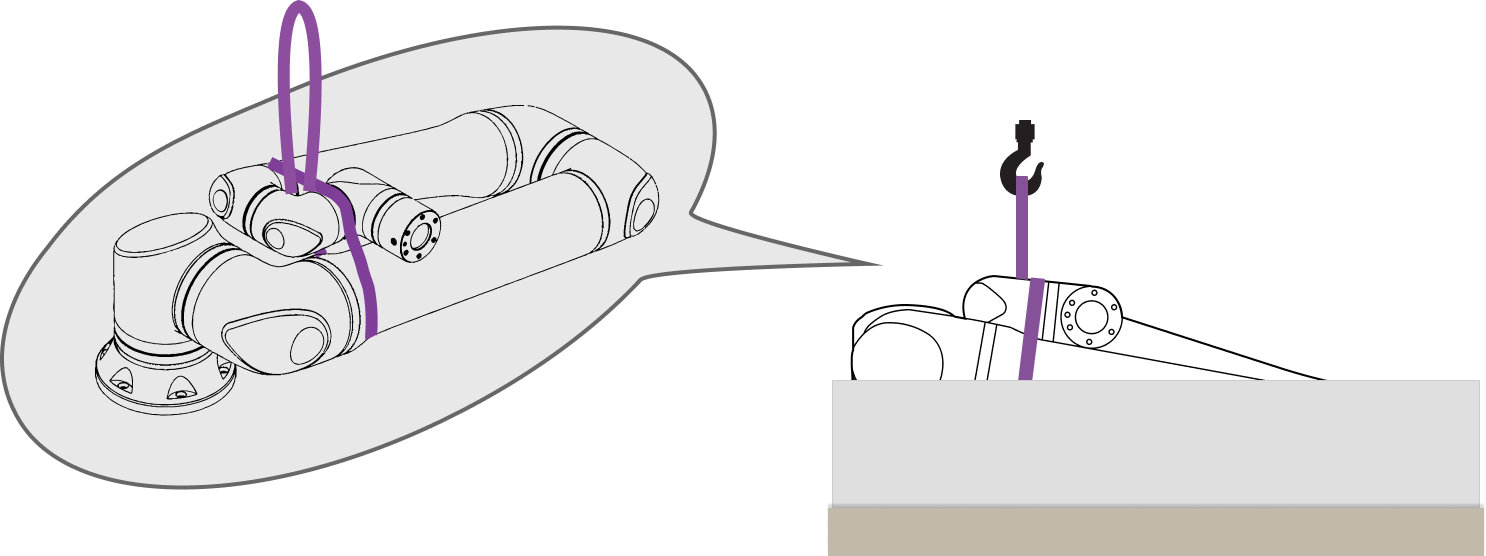

  3. Biztonságosan rögzítse az emelőhevederrel a robotkart.

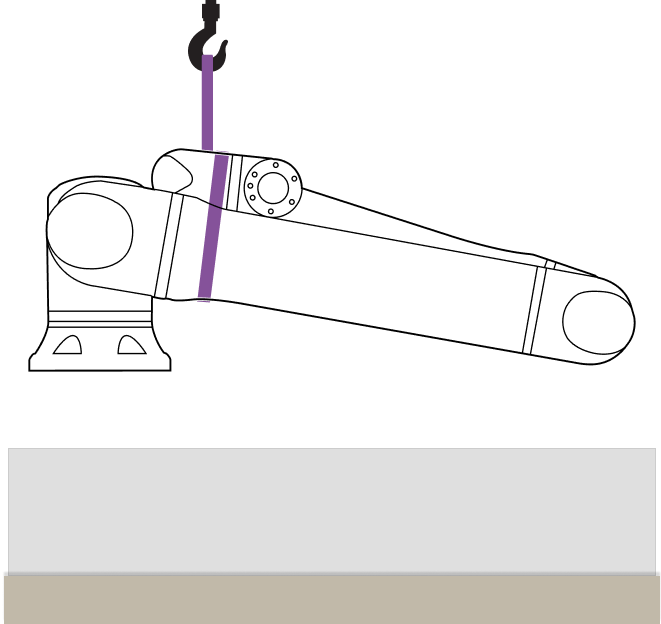

  1. A heveder és a horog segítségével emelje ki a dobozból a robotkart.

    A nehezebb robotkarok emeléséhez használjon emelőberendezést.

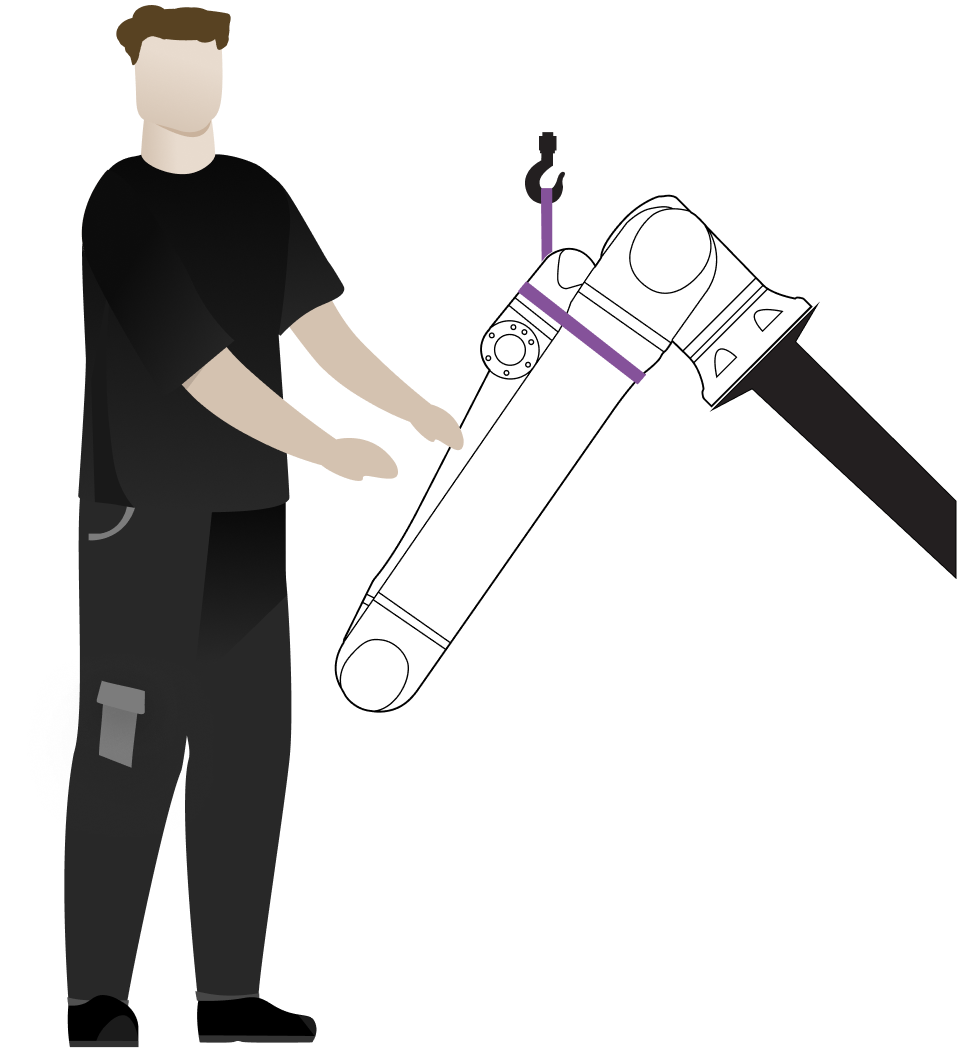

  2. Amikor a robot megemelt állapotban van, támassza alá, hogy az ábrának megfelelően forogjon és lógjon.
A robotkar felszerelése

A robotkar felszerelhető oldalirányban, fejjel lefelé vagy egy bizonyos szögben (±45°).

Oldalirányú felszerelés Szögben történő felszerelés (±45°)

Fejjel lefelé történő felszerelés

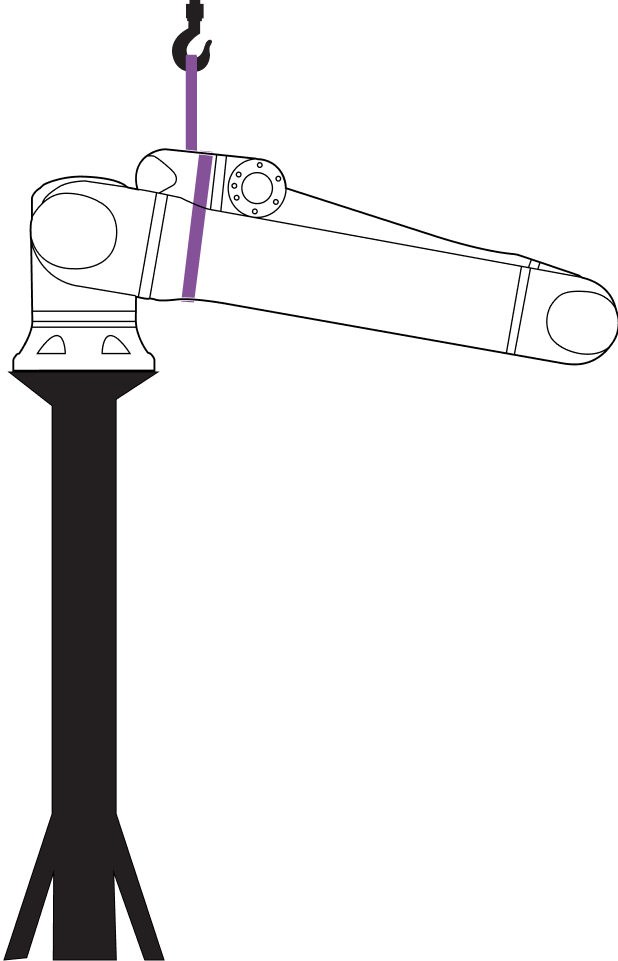

  1. Szerelje fel a robotkart. Húzza meg a csavarokat, és alkalmazza a vonatkozó felhasználói kézikönyvben megadott nyomatékot.

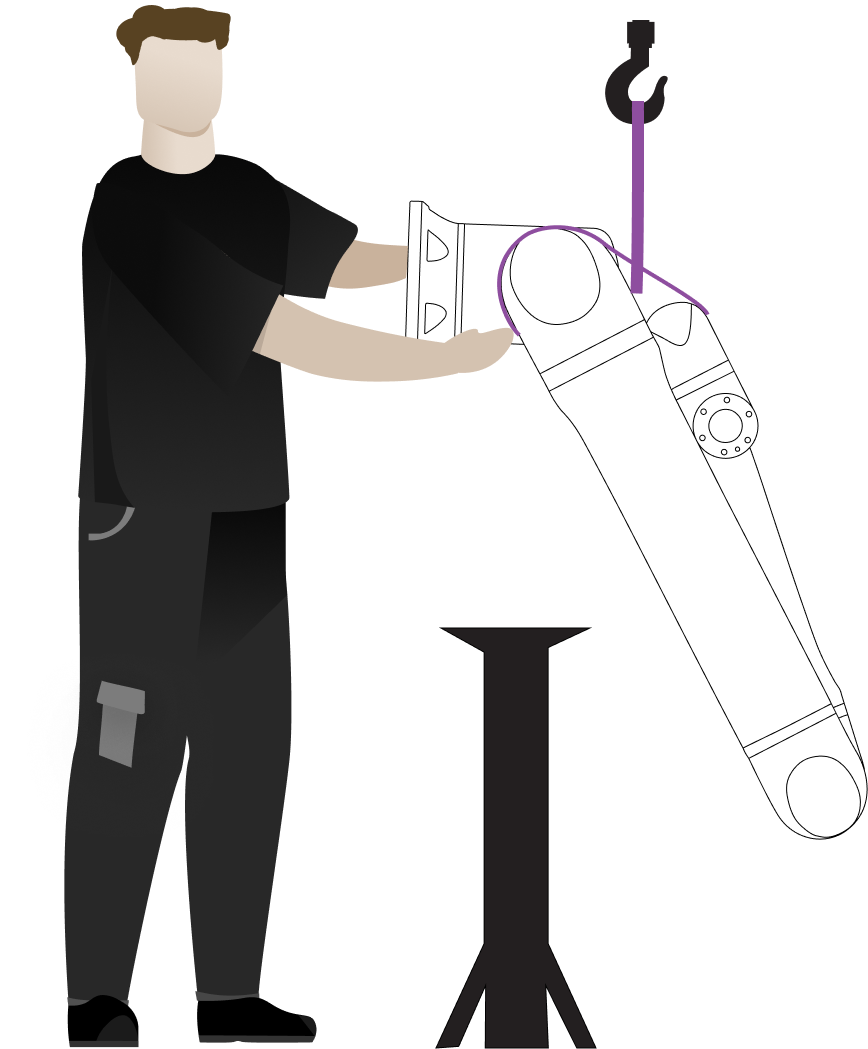

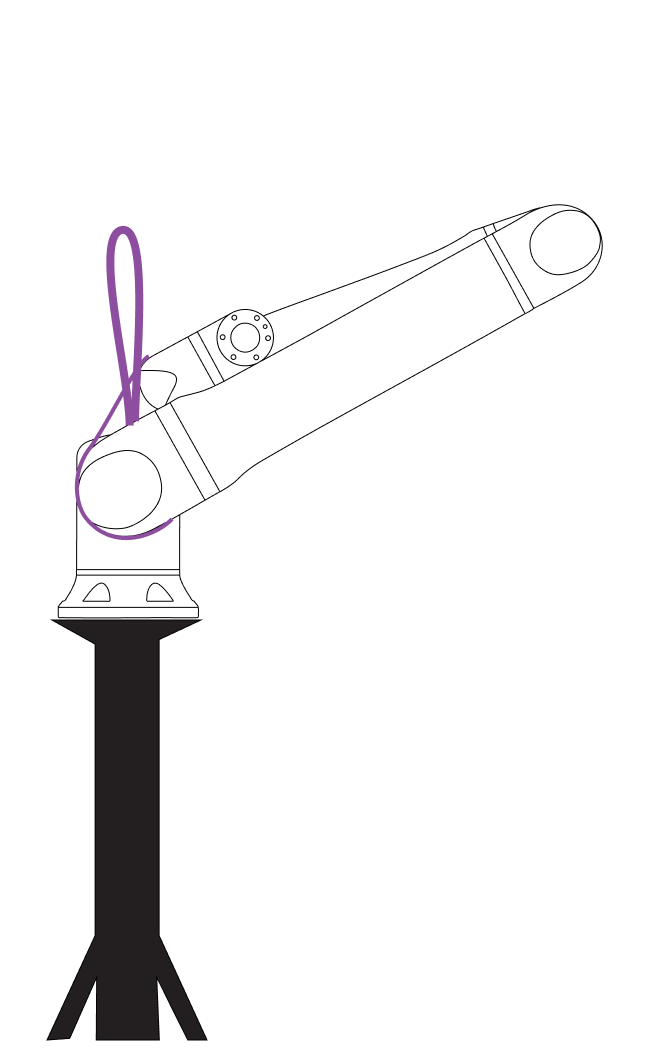

  2. Távolítsa el a hevedert.

  3. Kapcsolja be a robotot, és helyezze vissza a vállízületet a kívánt helyre.

    Az oldalirányú szereléshez nem szükséges bekapcsolni a robotot.

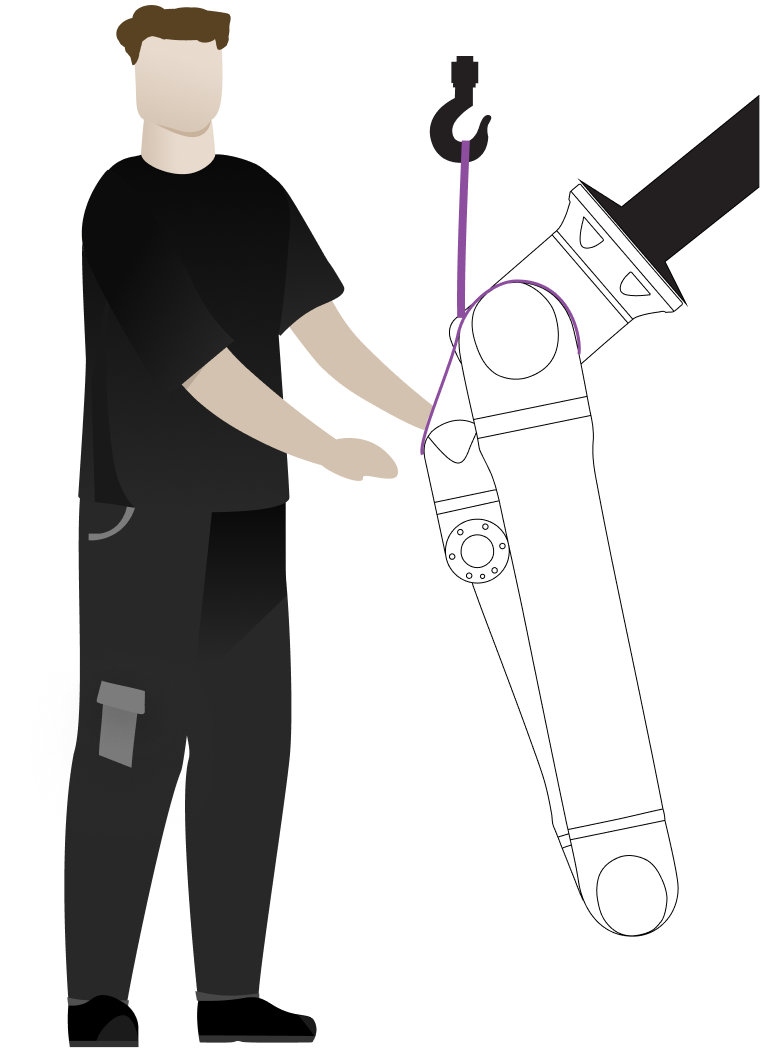

  4. Helyezze fel újból a hevedert.





A nehéz alkatrészek emelése vagy mozgatása sérülést okozhat.

  • Szükség lehet emelő készülékre/emelő segédeszközre.

  • A robotkar kicsomagolását a kívánt munkaterületen végezze, hogy minimálisra csökkentse a nehéz alkatrészek emelését és mozgatását.

Az alkatrészek és/vagy vezetékek szakszerűtlen összeszerelése sérüléshez vezethet.

  • Szükség lehet személyi védőfelszerelésre (lábbeli, szemüveg, kesztyű).



Az Ön régiójában helyi előírások vonatkozhatnak a szerelés során végzett emelésre.

  • Kövesse az emelésre vonatkozó helyi előírásokat és irányelveket.

A szerelés részletes leírását lásd az Összeállítás részben.
