Ethernet/IP

Beskrivelse

EtherNet/IP er en netværksprotokol, der muliggør tilslutning af robotten til en industriel EtherNet/IP-scannerenhed. Hvis forbindelsen er aktiveret, kan du vælge den handling der forekommer, når et program mister forbindelsen til EtherNet/IP-scannerenheden.

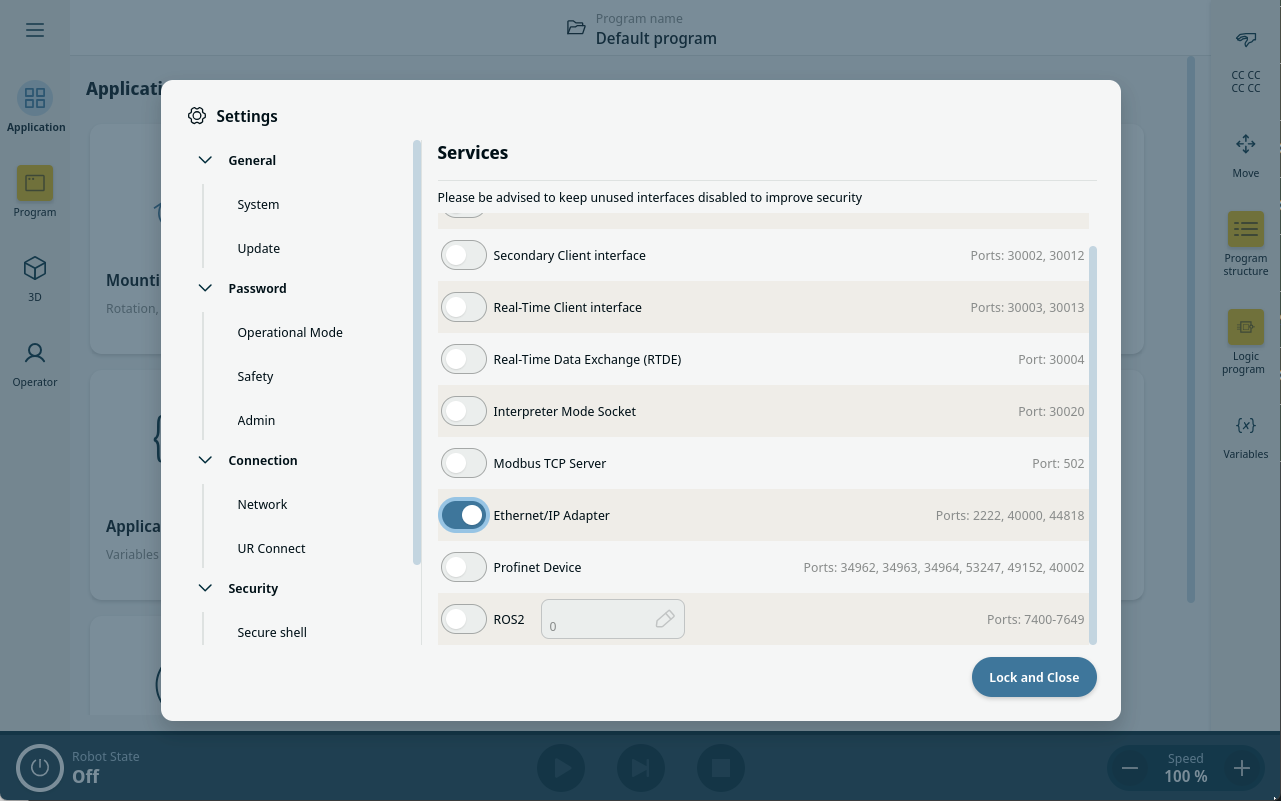

Aktivér Ethernet/IP



Sådan aktiverer man Ethernet/IP-funktionen i PolyScope X.

  1. Tryk på stregmenuen øverst til venstre på skærmen.

  2. Tryk på Indstillinger.

  3. I menuen til venstre under Sikkerhed skal du trykke på Services.

  4. Indtast administratoradgangskoden.

  5. Tryk på Ethernet/IP-adapter-knappen for at slå til/fra.


Brug af Ethernet/IP

Sådan finder du Ethernet/IP-funktionerne i PolyScope X:



I PolyScope X venstre toppanel.

  1. Tryk på Applikation-ikonet.

  2. Vælg Ethernet/IP fra menuen til venstre under kommunikation.

Vælg den relevante handling fra listen:

Ignorér

PolyScope X ignorerer tabet af EtherNet/IP-forbindelse, og hovedprogrammet kører fortsat.

Sæt på pause

PolyScope X sætter hovedprogrammet på pause. Programmet genoptages, hvor det stoppede.

Stop

PolyScope X stopper hovedprogrammet.

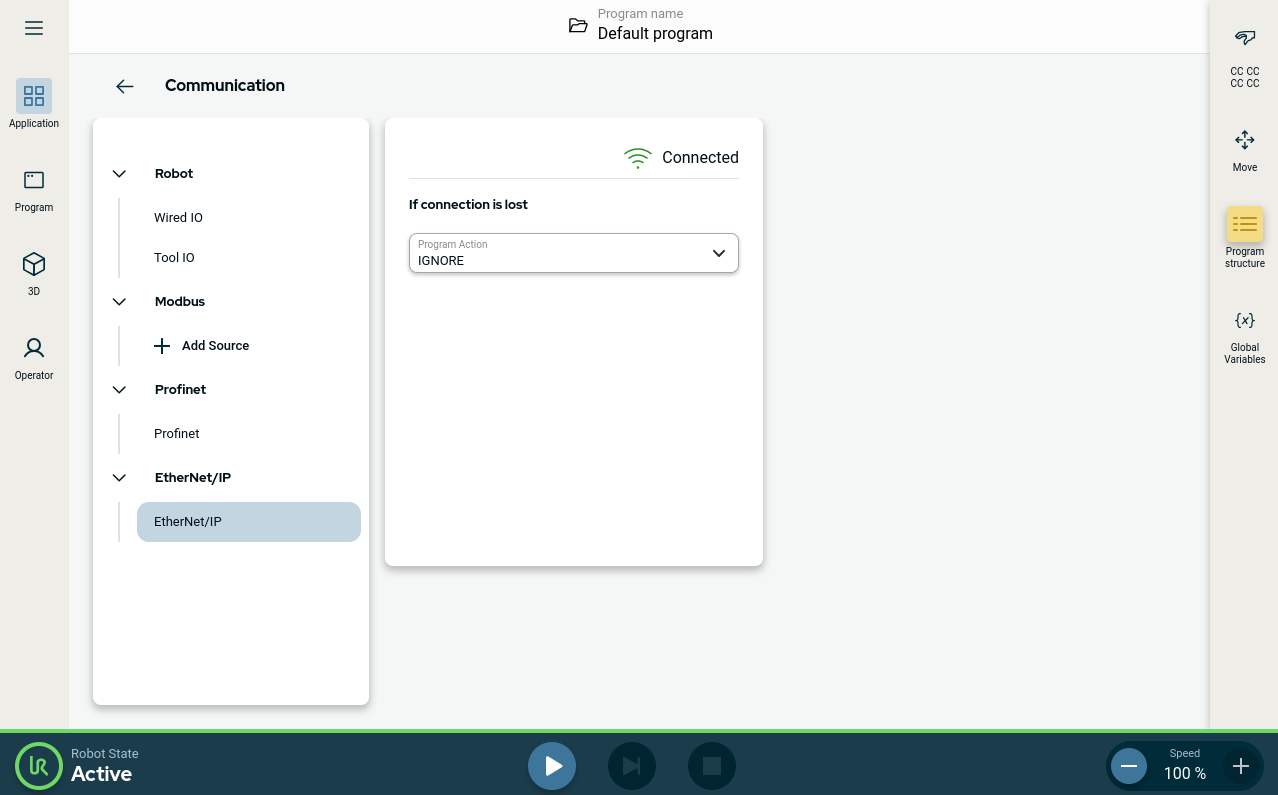

I øverste højre hjørne af denne skærm kan du se Ethernet/IP-status.

Tilsluttet

Robotten er tilsluttet Ethernet/IP-scanneren.

Ingen scanner

Ethernet/IP-enheden kører, men der er ikke tilsluttet nogen scanner til robotten via Ethernet/IP.

Deaktiveret

Ethernet/IP-enhed er ikke aktiveret.

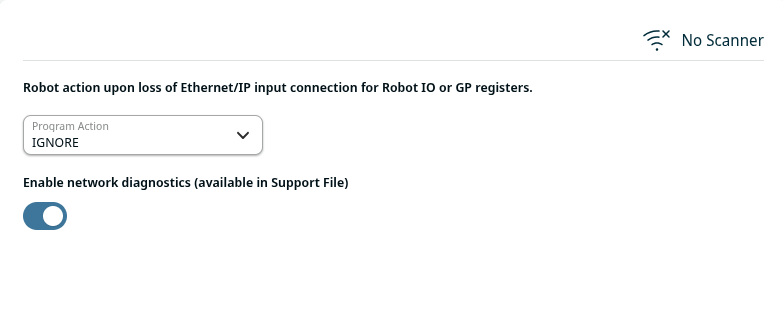

Understøttelse af Ethernet-diagnostik

Der er tilføjet en funktion, der muliggør Ethernet-netværksdiagnostik. Når denne funktion er aktiveret, vil trafikken mellem robotens Ethernet/IP-adapter og Ethernet/IP-scanneren blive indsamlet i en pcap -fil. De indsamlede data er tilgængelige som en del af supportfilen.
