Ovládací jednotka

O ovládací jednotce

Ovládací jednotka obsahuje připojovací porty a vstupy a výstupy (I/O) řídicí jednotky, které se používají v programech a instalacích ramen robota. Připojovací porty slouží k externímu připojení. I/O jsou skupiny elektrických rozhraní používaných pro komunikaci a konfiguraci.

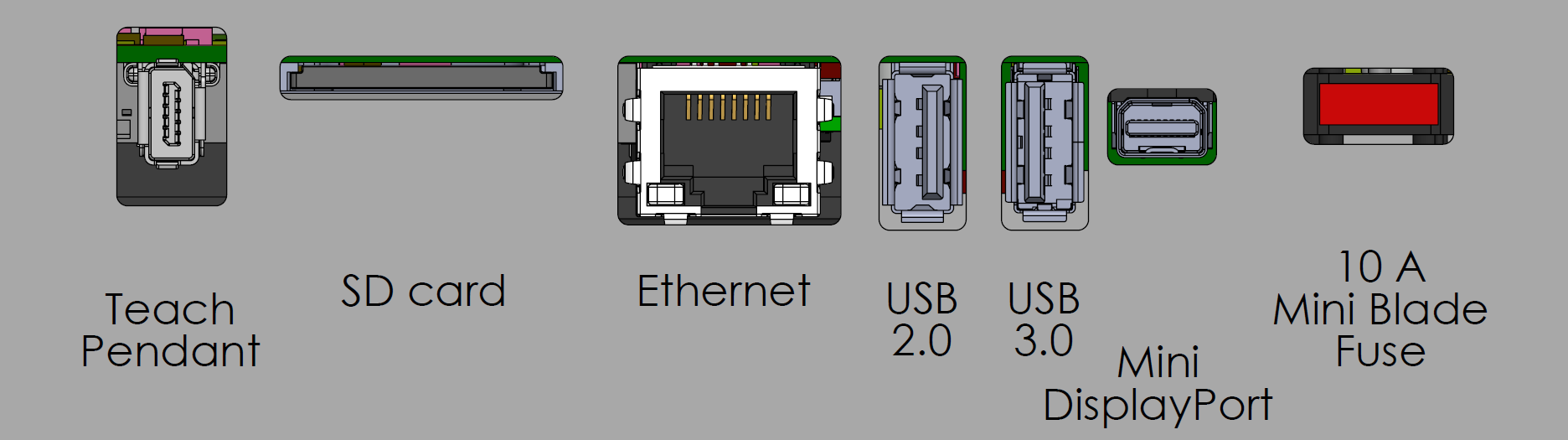

Porty pro externí připojení.

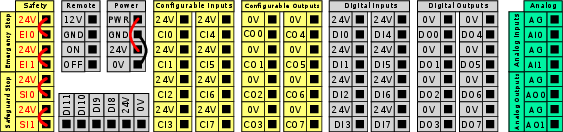

Skupiny vstupů a výstupů (I/O).



Podrobný popis připojovacích portů ovládací jednotky a vstupů a výstupů ovládací jednotky naleznete v kapitole Instalace.


Práce s SD kartou

Slot pro SD kartu je vybaven mechanismem, který‑se uzamkne stisknutím‑.

Před vyjmutím SD karty vždy vypněte ovládací jednotku. Pokud tak neučiníte, dojde k poškození dat.

Před opětovným vložením SD karty ji vždy zcela vyjměte. Částečné odstranění zabrání zasunutí západky.
Vložte SD kartu

Takto vložíte SD kartu:

  1. Před vložením SD karty se ujistěte, že je karta orientována stejně jako na ovládací jednotce.

  2. Jemně zasuňte SD kartu do slotu, dokud neucítíte cvaknutí.

  3. Karta je nyní zajištěna a pevně drží na svém místě.
Vyjměte SD kartu

Takto vyjmete SD kartu.

SD kartu nevytahujte, aniž byste ji nejprve zatlačili dovnitř, aby se uvolnila západka. Vyjmutí karty bez použití posuvného mechanismu může vést ke zvýšenému opotřebení mechanismu slotu.

  1. Zasuňte SD kartu, dokud neucítíte cvaknutí.

  2. Uvolněte kartu; částečně se vysune.

  3. Vytáhněte SD kartu úplně ven.
